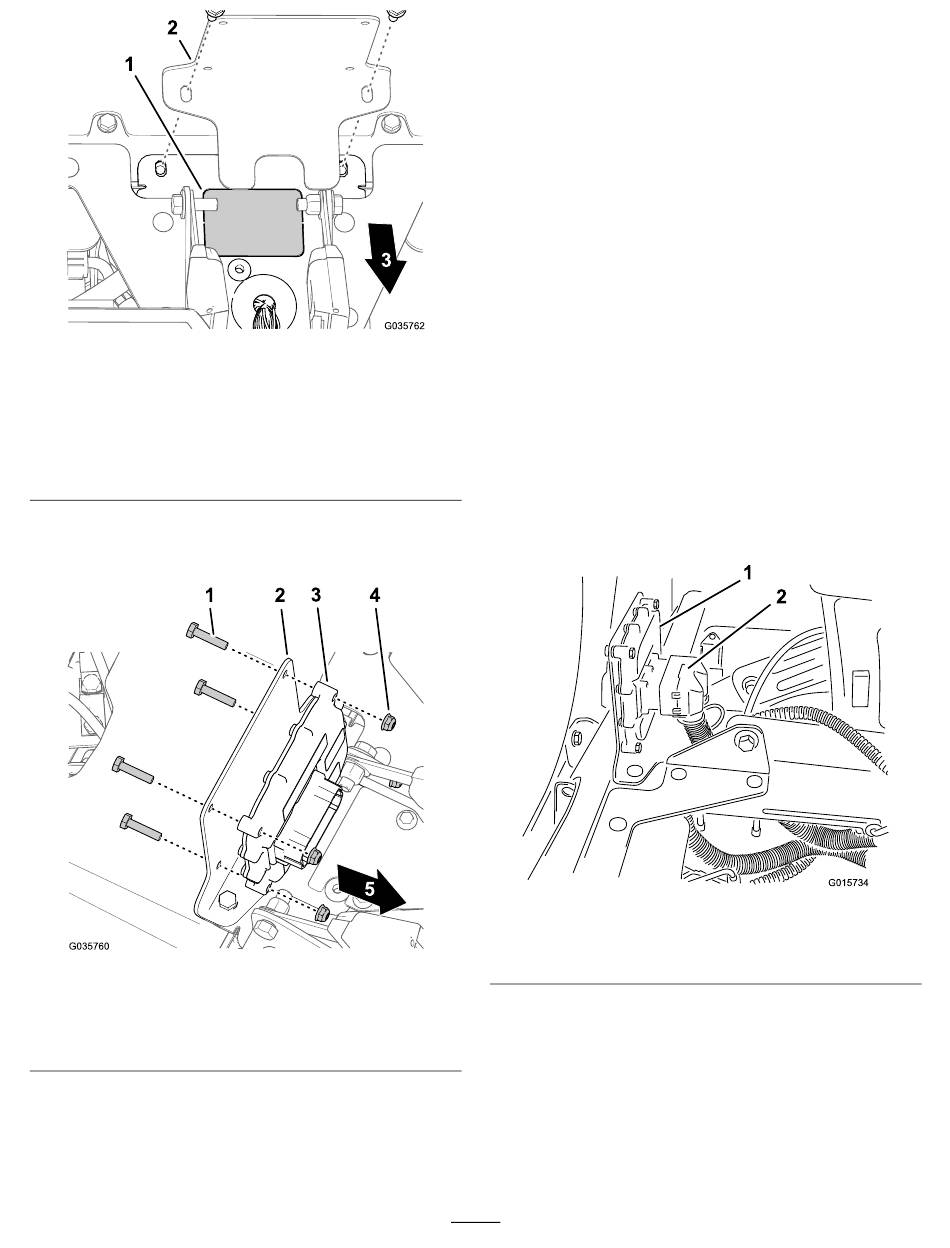

Figuur 31
1. Plug (basis van
bedieningseenheid)
2. Beugel voor elektronische
bedieningsmodule
(egalisatieset ultrasone
spuitboom)
3.
Monteer de elektronische bedieningsmodule op
de montagebeugel
bouten (¼" x 1⅛") en 4 borgmoeren (¼").
Figuur 32
1. Bout (1¼" x 1⅛")
2. Bevestigingsbeugel
4.
Draai de moeren en bouten vast met een torsie
van 10-12 N·m.
3. Voorkant van machine
(Figuur
32); gebruik de 4
3. Elektronische
bedieningsmodule
4. Borgmoer (¼")
De kabelboom aansluiten op de
elektronische bedieningsmodule
Multi Pro 5800-machines
1.
Leid de connector met 50 contacten van de
kabelboom voor de sonische spuitboom als
volgt:
•
Voor machines uit 2015 en vroeger – de
kabelboomaftakking met de connector met
50 contacten hoort door de opening in de
basis van de bedieningseenheid te lopen die
u aangebracht hebt in stap 2; raadpleeg de
montage-instructies voor de egalisatieset
van de ultrasone spuitboom.
•
Voor machines uit 2015 en later – de
g035762
kabelboomaftakking met de connector met
50 contacten hoort door de grote pakking in
de basis van de bedieningseenheid te lopen;
raadpleeg de montage-instructies voor de
egalisatieset van de ultrasone spuitboom.
2.
Sluit de connector met 50 contacten van de
kabelboom voor de sonische spuitboom aan op
de stekker met 50 pinnen van de elektronische
bedieningsmodule, en bevestig de connectors
met de inbusbout
1. Elektronische
bedieningsmodule
g035760
Opmerking:
de bedieningsmodule heeft een inkeping en kan
op slechts één manier aangesloten worden.
3.
Draai de inbusschroef vast met een torsie van
2,7 tot 3,2 N·m.
16
(Figuur
33).
Figuur 33
2. Aansluiting
De elektrische aansluiting voor
g015734
