Het verdeelstuk van de hefcilinder
vervangen
1.
Verwijder de afdekplaat van het hydraulische
blok (indien aanwezig) van het verdeelstuk van
de hefcilinder.
2.
Label alle slangen die verbonden zijn met het
verdeelstuk van de hefcilinder (poort C1, C2, C3
en C4) en maak ze los van het verdeelstuk van
de cilinder
(Figuur

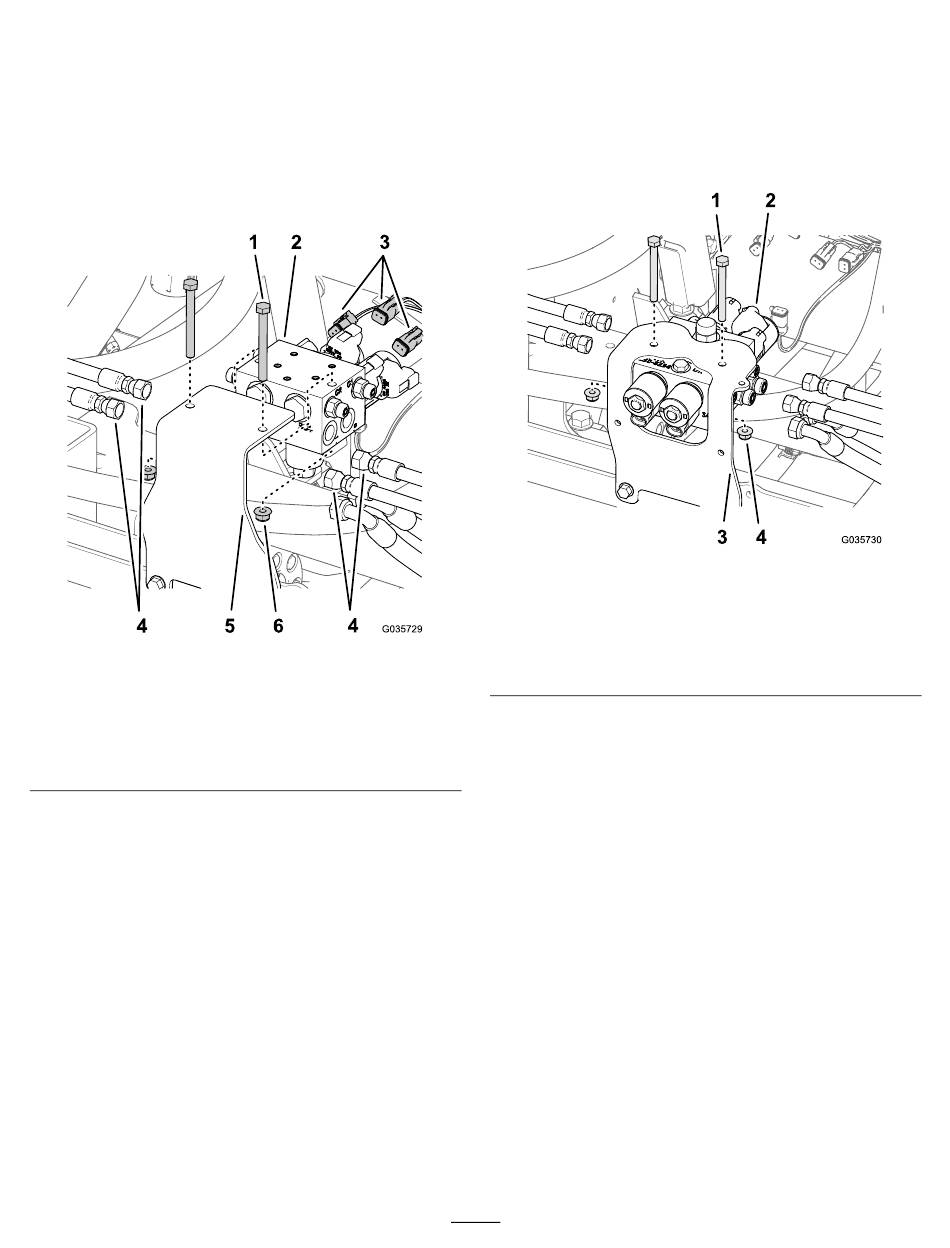

Figuur 12
1. Bout
2. Verdeelstuk van de
hefcilinder
3. Elektrische aansluitingen
(achterste kabelboom)
3.
Koppel de aansluitingen van de achterste
kabelboom af van de magneetkleppen van het
verdeelstuk van de hefcilinder
4.
Neem het verdeelstuk van de hefcilinder uit de
montagebeugel door 2 bouten en 2 borgmoeren
te verwijderen
(Figuur
Opmerking:
Bewaar de 2 bouten en 2
borgmoeren.
5.
Vervang de montagebeugel voor het
verdeelstuk van de hefcilinder; raadpleeg de
montage-instructies voor de egalisatieset van
de ultrasone spuitboom.
•
Multi Pro 1750-modellen – egalisatieset
onderdeelnr. 130-8227
12).
4. Slangen van de hefcilinder
5. Montagebeugel
6. Borgmoer
(Figuur
12).
12).
•
Multi Pro 5800-modellen – egalisatieset
onderdeelnr. 130-8229
•
Multi Pro WM-modellen – egalisatieset
onderdeelnr. 133-2808
6.
Monteer het nieuwe verdeelstuk van de
hefcilinder op de montagebeugel; gebruik de 2
bouten en 2 borgmoeren die u verwijderd hebt
in stap 4.
1. Bout
g035729
2. Verdeelstuk van de
hefcilinder
7.
Monteer alle slangen op de fittings van het
verdeelstuk van de hefcilinder; ga als volgt te
werk:
•
Sluit de tankslang (⅜") van het retourfilter
aan op poort T.
•
Sluit de drukslang (⅜") aan op poort P.
•
Sluit de slangen (¼") van de uitgaande
poorten van de spuitboomhefcilinders aan
op poort C1 en C3 van het verdeelstuk van
de hefcilinder.
•
Sluit de slangen (¼") van de ingaande
poorten van de spuitboomhefcilinders aan
op poort C2 en C4 van het verdeelstuk van
de hefcilinder.
Belangrijk:
aangebracht zijn.
8.
Het hydraulische systeem purgeren. Raadpleeg
de Gebruikershandleiding.
Opmerking:
U zal de kabelboom van de ultrasone
spuitboomset in
het hefverdeelstuk van de spuitboom (bladz. 13)
8
Figuur 13
3. Montagebeugel
(egalisatieset ultrasone
spuitboom)
4. Borgmoer
Zorg ervoor dat de slangen juist
8 De kabelboom aansluiten op
g035730
