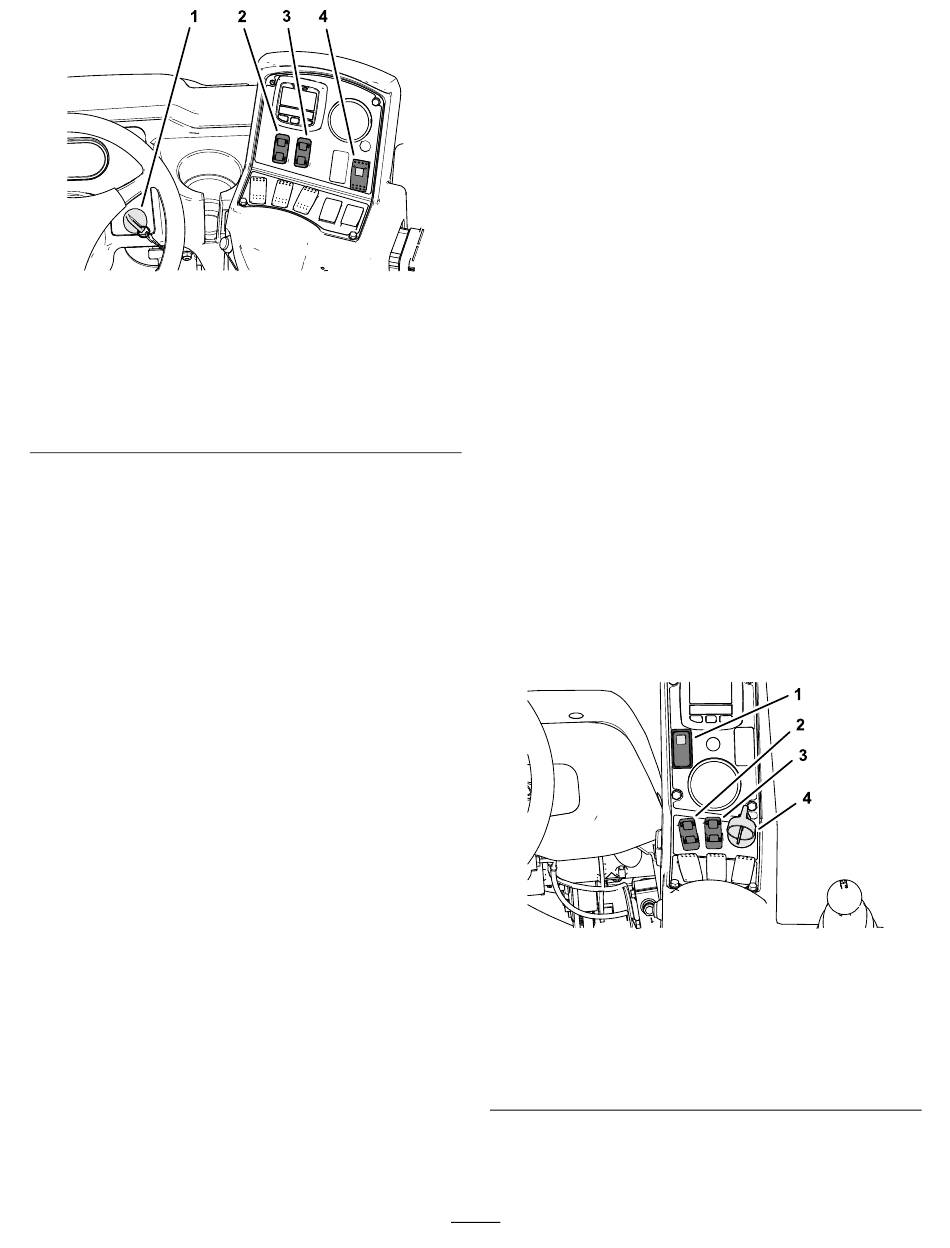

Figuur 43
Multi Pro WM-machines
1. Contactsleuteltje
2. Hefschakelaar van
linkerspuitboom
5.
Hou de hefschakelaar van de linkerspuitboom in
de stand O
MLAAGBRENGEN
van de rechterspuitboom in de stand
O
, en draai tegelijk het
MHOOGBRENGEN
contactsleuteltje om de machine te starten.
6.
Laat de spuitboomschakelaars los.
Opmerking:
Het indicatorlampje van de
schakelaar van de sonische spuitboom flitst
snel aan en uit, wat betekent dat het sonische
spuitboomsysteem gekalibreerd wordt. U hebt
nu 20 seconden om de knoppen omhoog en
omlaag te gebruiken en de gewenste afstand
tussen de spuitbomen en de grond in te stellen.
Na de 20 seconden knippert het indicatorlampje
traag.
7.
Breng de buitenste spuitbomen omhoog en
omlaag met de hefschakelaars om de hoogte
van de spuitbomen te wijzigen tot u de gewenste
afstand tussen het uiteinde van de spuitboom
en de grond verkrijgt.
g327537
3. Hefschakelaar van
rechterspuitboom
4. Schakelaar sonische
spuitboom (met
indicatorlampje)
en de hefschakelaar
Gebruiksaanwijzing
Belangrijk:
Breng de spuitbomen één per
één omhoog. Dit voorkomt dat de spuitbomen
elkaar raken, waardoor beschadiging van de
op de spuitbomen gemonteerde sensors wordt
voorkomen.
Belangrijk:
Als de spuitbomen gedurende lange
tijd op de steun blijven liggen, dek de (naar boven
gerichte) sensors dan af met een stofkap om
te voorkomen dat ultraviolet licht de sensors
beschadigt. Vermijd zo veel mogelijk dat de
onderkant van de sensors wordt blootgesteld aan
direct zonlicht; zie
De bedieningselementen
gebruiken
De schakelaar voor de sonische spuitboom bevindt
zich op het dashboard en heeft 2 instellingen:
automatische modus en manuele modus.
•
In de automatische modus regelt de machine
de positie van de buitenste spuitboom zelf, en
behoudt zo voortdurend de gewenste afstand
tussen het uiteinde van de spuitboom en de grond.
•
De manuele modus schakelt de automatische
afstelling van de spuitboompositie uit en maakt
het mogelijk om de hoogte van de spuitbomen
manueel te wijzigen.
Multi Pro 1750-machines
1. Schakelaar sonische
spuitboom (met
indicatorlampje)
2. Hefschakelaar van
linkerspuitboom
22
Stalling (bladz.
25).
Figuur 44
3. Hefschakelaar van
rechterspuitboom
4. Contactsleuteltje
g327535
