1
De machine klaarmaken
voor de montage
Geen onderdelen vereist
Procedure
1.
Maak de buitenkant van de machine en
de spuitmachine schoon; raadpleeg de
Gebruikershandleiding van uw machine.
2.
Parkeer het voertuig op een horizontaal
oppervlak, zet de motor uit, stel de parkeerrem
in werking en verwijder het sleuteltje.
VOORZICHTIG
Als u het sleuteltje in het contact laat,
bestaat de kans dat iemand de motor
per ongeluk start waardoor u en andere
omstanders ernstig letsel kunnen
oplopen.
Verwijder het sleuteltje uit het contact
voordat u de set monteert.
3.
Maak de minkabel los van de accu; raadpleeg
de Gebruikershandleiding van uw machine.

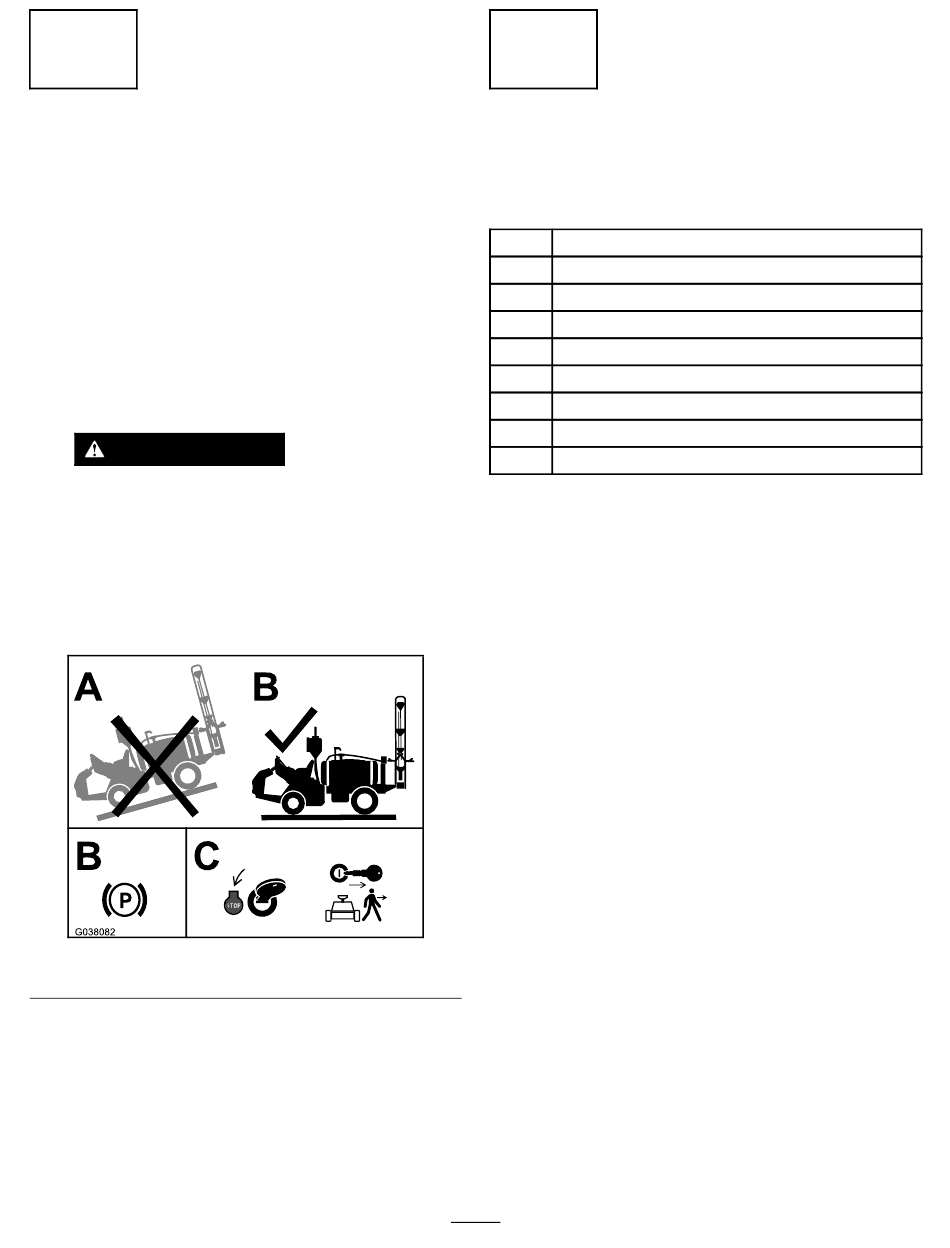

Figuur 1
2
Het bevestigingshengsel
voor de sensor monteren
Benodigde onderdelen voor deze stap:
2
Hengsel
2
Hoekband (machines zonder bedekte spuitbomen)
2
Hoekband (machines met bedekte spuitbomen)
2
Bovenste of onderste band
4
Drukveer
8
Draaibus
4
Bout (5/16" x 3¼")
12
Platte ring
4
Borgmoer (5/16")
Procedure
Opmerking:
De montage van de sensorapparatuur
is afhankelijk van of de bedekte spuitboom (model
41602) is geïnstalleerd.
1.
Stel de hengsels en banden op zoals afgebeeld
in
Figuur 2
Figuur 3
(voor een bedekte spuitboom).
Opmerking:
hoekbanden tussen de losse onderdelen. De
ene set is voor een onbedekte en de andere
voor een bedekte spuitboom. U zult één van
de 2 sets hoekbanden (die voor de onbedekte
of die voor de bedekte spuitboom) niet nodig
hebben voor uw machine.
Opmerking:
onbedekte spuitbomen kunnen ook dienen als
onderste banden voor onbedekte spuitbomen.
g038082
3
(voor een onbedekte spuitboom) of
Er bevinden zich 2 sets van 2
De bovenste banden voor
