aankoppelen op de magneetkleppen van het
verdeelstuk van de hefcilinder.
6
De draagarmen van de
spuitboom vervangen
Benodigde onderdelen voor deze stap:
2
Draagarm van spuitboom
2
Doppen
Procedure
De nieuwe draagarmen laten de spuitbomen toe om
samen te vouwen zonder elkaar te raken. Zo wordt
beschadiging van de op de spuitbomen gemonteerde
sensors voorkomen.
1.
Verwijder de 2 draagarmen van de spuitboom
door de bout en moer te verwijderen
Opmerking:
Bewaar de bouten en moeren om
de nieuwe draagarmen te monteren.
(Figuur
14).
1. Dop (2)
2. Draagarm van spuitboom
(2)
2.
Monteer de nieuwe draagarmen van de
spuitboom en bevestig met de bout en moer die
u eerder verwijderd hebt.
9

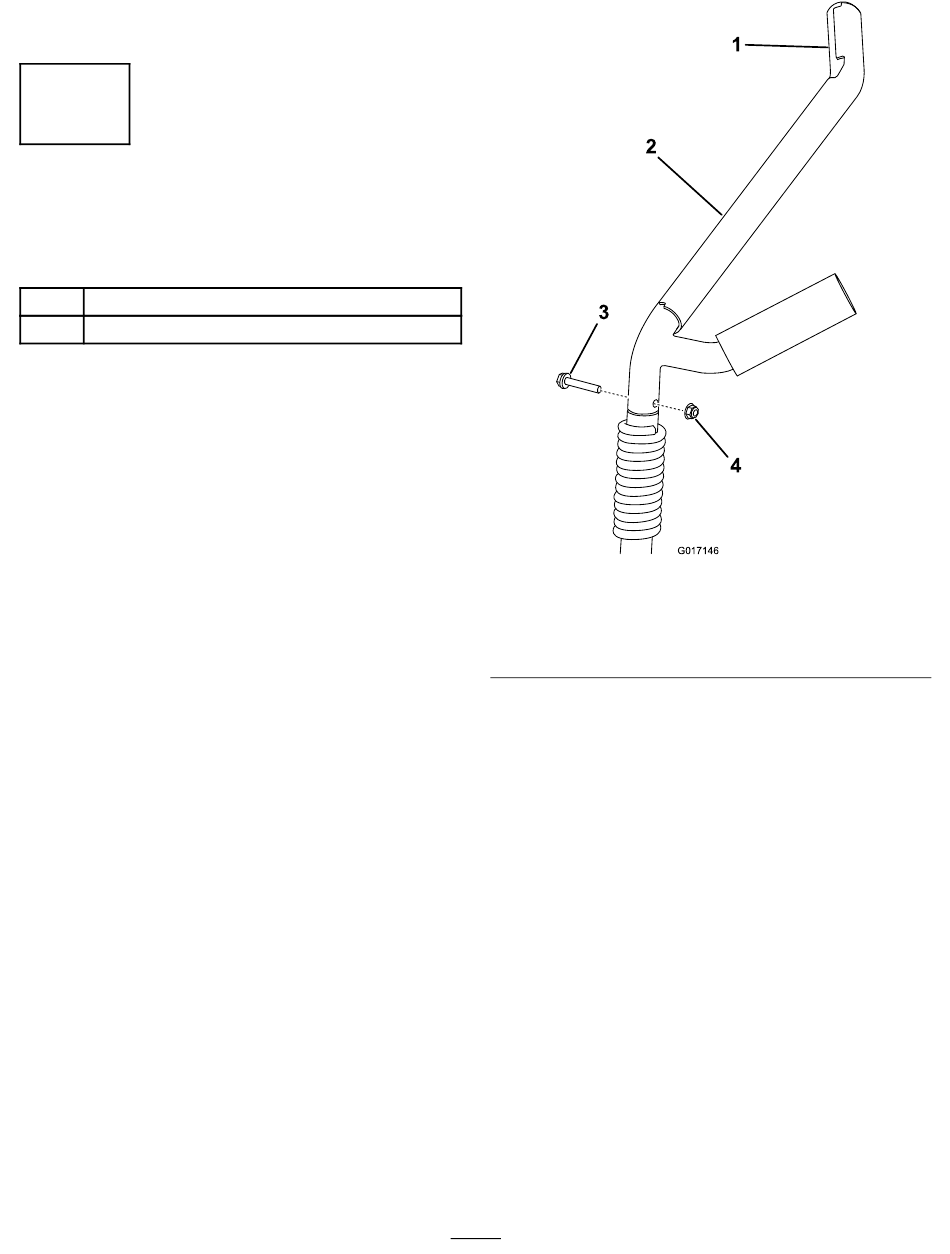

Figuur 14
3. Bout (2)
4. Moer (2)
g017146
