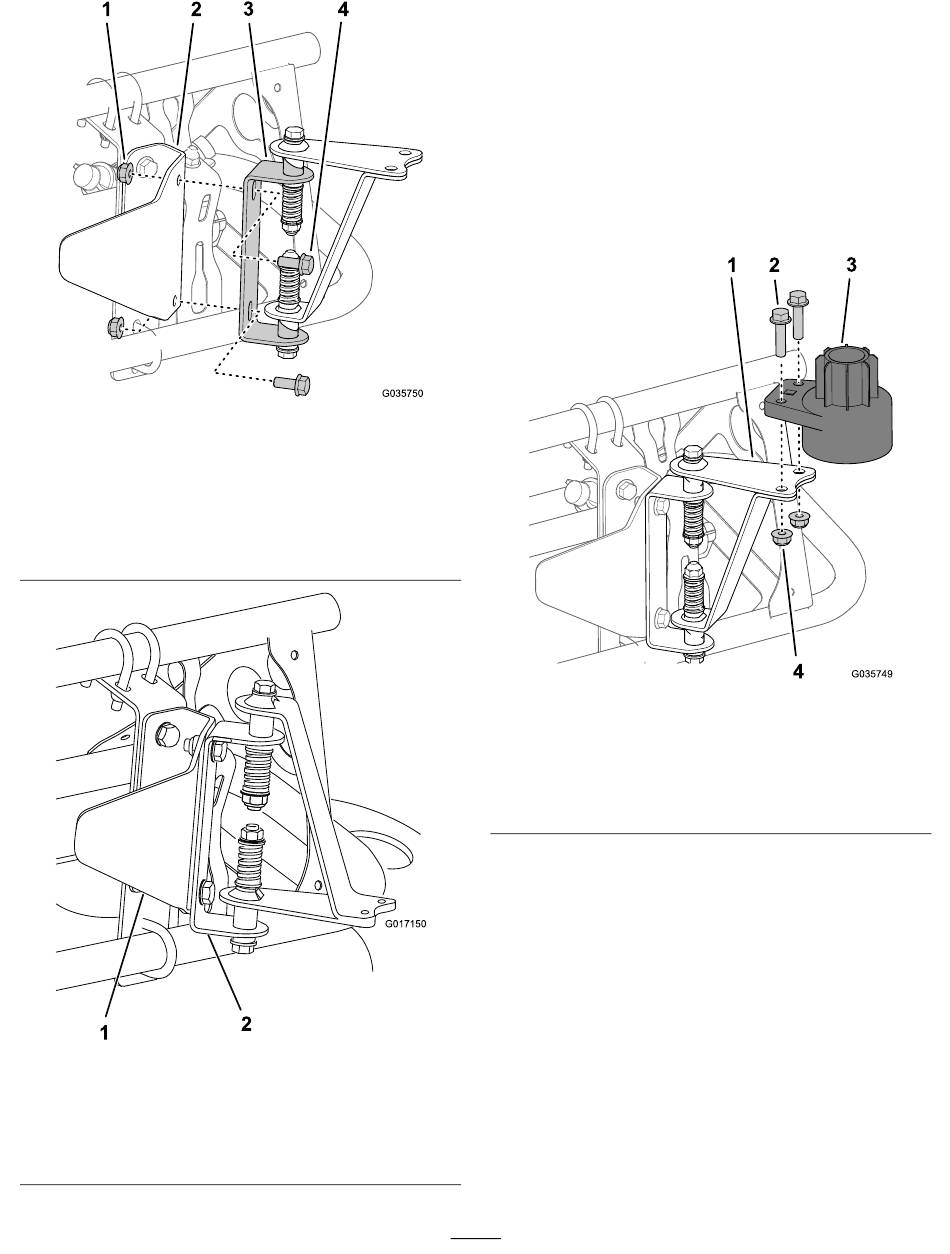

Figuur 18
Montage voor machines zonder bedekte spuitbomen
1. Borgmoer (5/16")
2. Beschermbeugel van
sensor
Figuur 19
Montage voor machines met bedekte spuitbomen
1. Beschermbeugel van
sensor
g035750
3. Hengsel (van
bevestigingsmateriaal
van sensor)
4. Bout (5/16" x ¾")
g017150
2. Hengsel (van
bevestigingsmateriaal
van sensor)
4.
Herhaal stap
spuitboom aan de andere kant van de machine.
De sensor monteren
Opmerking:
Zie
Stalling (bladz. 25)
montage van de stofkap.
1.
Monteer de behuizing van de onderste sensor op
het bevestigingsmateriaal van de sensor
20); gebruik hierbij 2 bouten (5/16" x 1¼") en
2 borgmoeren (5/16").
Montage voor machines zonder bedekte spuitbomen
1. Onderste band
2. Behuizing onderste sensor 4. Borgmoeren (5/16")
2.
Breng de sensor als volgt aan:
A.
Monteer een grote moer op de sensor
(Figuur
21).
B.
Plaats de sensor in de onderste
sensorbehuizing
C.
Stel de moer zo af dat de sensor gelijk
komt met de onderkant van de onderste
behuizing.
D.
Monteer de andere grote moer op de sensor
(Figuur
21).
E.
Draai de moer vast tot 18 à 22 N·m.
Opmerking:
sensors geleverd werden weg.
11
1
tot en met
3
voor de buitenste
voor de
Figuur 20
getoond
3. Bouten (5/16" x 1¼")
(Figuur
21).
Gooi de borgringen die bij de
(Figuur
g035749
