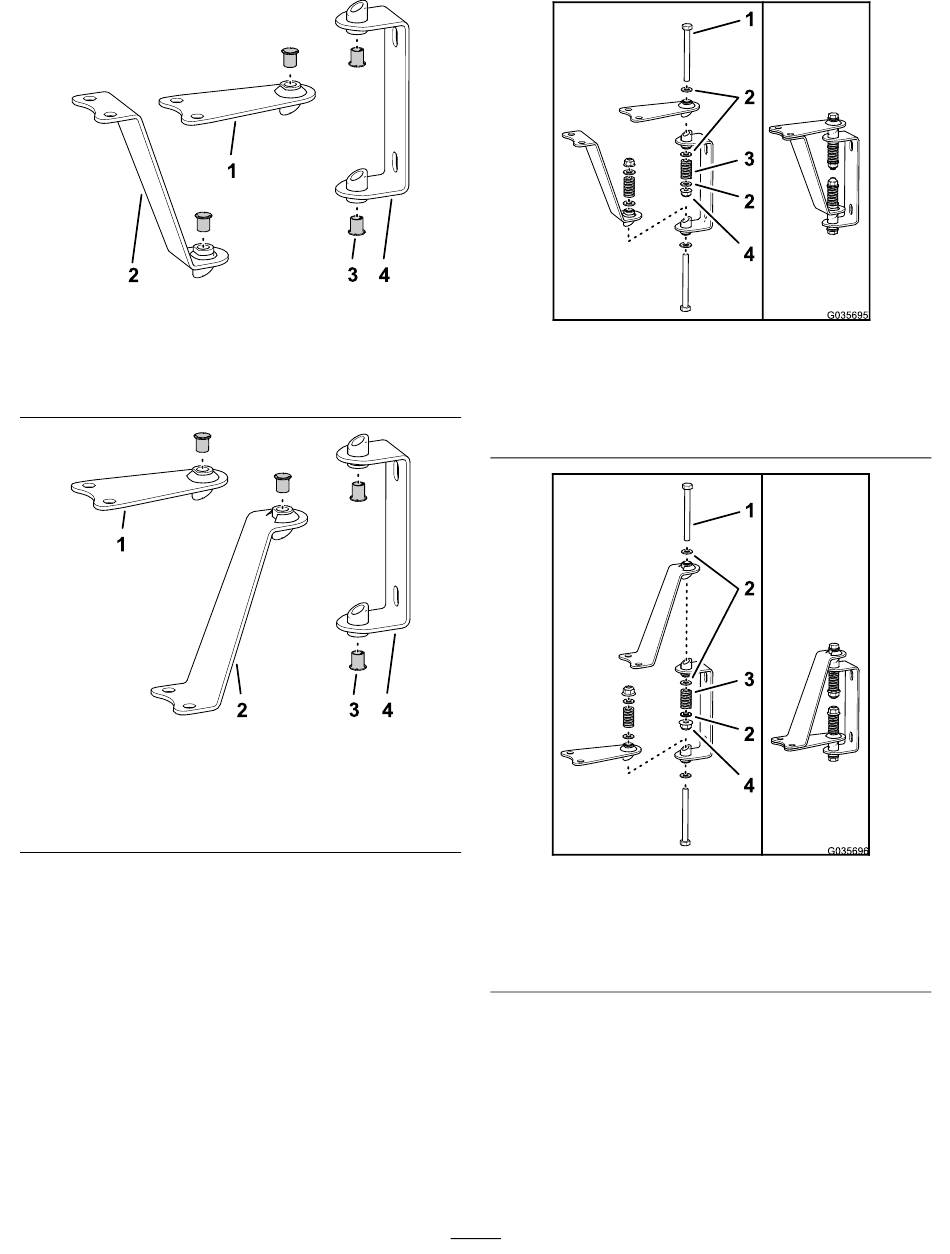

Figuur 2
Spuitmachines met onbedekte spuitbomen
1. Bovenste band
2. Hoekband (2)
Figuur 3
Spuitmachines met bedekte spuitbomen
1. Onderste band
2. Hoekband (2)
2.
Breng de bussen aan in de openingen van de
gelaste buizen in de hengsels en banden, zoals
in
Figuur 2
of
Figuur
3.
Monteer een platte ring op elk van de 2 bouten
(5/16" x 3¼").
4.
Steek de bouten door de openingen van de
gelaste buizen, de hengsels en de banden; zie
Figuur 4
of
Figuur
3. Lagers (8)
4. Hengsel (2)
3. Bus (8)
4. Hengsel (2)
3.
5.
g332525
Montage voor onbedekte spuitboom
1. Bout (5/16" x 3¼")
2. Platte ring
g332524
Montage voor bedekte spuitboom
1. Bout (5/16" x 3¼")
2. Platte ring
5.
Breng een platte ring aan op de uitstekende
uiteindes van de bouten
6.
Breng een veer aan op het uiteinde van de
bouten
(Figuur 4
7.
Monteer een platte ring en een borgmoer op de
uiteindes van de bouten
en draai de borgmoeren aan tot er geen speling
meer is op de veer.
4
Figuur 4
3. Veren
4. Borgmoer (5/16")
Figuur 5
3. Veren
4. Borgmoer (5/16")
(Figuur 4
of
Figuur
of
Figuur
5).
(Figuur 4
of
Figuur
g035695
g035696
5).
5),
