2.
Sluit achteraan het verdeelstuk van de
hefcilinder de 2 elektrische connectors van de
kabelboom voor de sonische spuitboom aan
op de magneetkleppen waarmee de sonische
spuitboom ingeschakeld wordt; zie

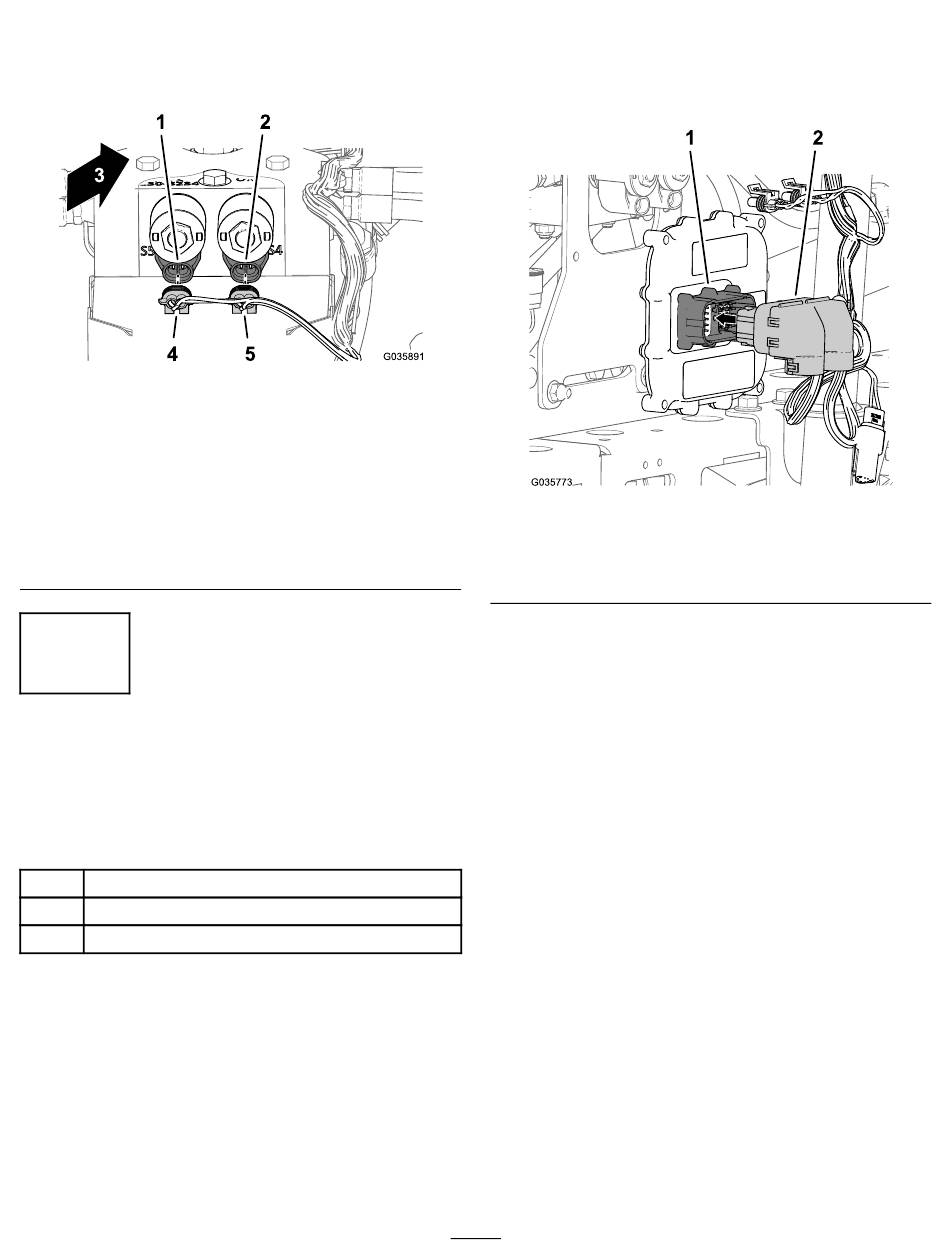

1. Stekker met 2 pinnen
(magneetklep S5)
2. Stekker met 2 pinnen
(magneetklep S4)
3. Voorkant van machine
9
De elektronische
bedieningsmodule
monteren
Benodigde onderdelen voor deze stap:
1
Elektronische bedieningsmodule
4
Bout (¼" x 1⅛")
4
Borgmoer (¼")
De kabelboom aansluiten op de
elektronische bedieningsmodule
Multi Pro 1750- en Multi Pro WM-machines
1.
Leid de kabelboom voor de sonische spuitboom
naar het hydraulische verdeelstuk.
2.
Sluit de connector met 50 contacten van de
kabelboom voor de sonische spuitboom aan op
de stekker met 50 pinnen van de elektronische
Figuur
Figuur 27
4. Connector met 2 contacten
–
LINKERSPUITBOOM
(kabelboom
INSCHAKELEN
sonische spuitboom)
5. Connector met 2 contacten
–
RECHTERSPUITBOOM
(kabelboom
INSCHAKELEN
sonische spuitboom)
bedieningsmodule, en bevestig de connectors
met de inbusbout
Opmerking:
bedieningsmodule heeft een inkeping en kan op
27.
slechts één manier aangesloten worden.
g035891
1. Stekker met 50
pinnen (elektronische
bedieningsmodule)
3.
Draai de inbusschroef vast met een torsie van
2,7 tot 3,2 N·m.
De bedieningsmodule op de
machine monteren
Multi Pro 1750- en Multi Pro WM-machines
1.
Lijn de elektronische bedieningsmodule
uit met de binnenkant van het scherm
van de bedieningsmodule; zorg dat de
buitenste montageopeningen onderaan de
bedieningsmodule overeenkomen met de gaten
in de onderste flens achteraan het scherm
(Figuur
14
(Figuur
28).
De elektrische aansluiting van de
Figuur 28
2. Connector met 50
contacten (kabelboom
sonische spuitboom)
29).
g035773
