Opmerking:
Zorg ervoor dat de hengsels niet
te vast zijn; anders kunnen de gemonteerde
sensors niet meer vrij ronddraaien op de
hengsels.
3
De veren van het
spuitboomscharnier
afstellen
Geen onderdelen vereist
Procedure
Belangrijk:
Als het spuitsysteem wordt gebruikt
terwijl de veren van het spuitboomscharnier de
verkeerde compressie hebben, kan de spuitboom
schade oplopen. Meet de veren en draai indien
nodig de contramoer aan om de veren samen te
drukken tot 36 mm.
Vraag een andere persoon om hulp of gebruik een
takel om de spuitboom te ondersteunen terwijl u de
veerhoogte van het spuitboomscharnier afstelt.
1.
Klap de buitenste spuitbomen uit in de spuitstand
(horizontaal).
2.
Ondersteun de spuitbomen terwijl u de
veerhoogte afstelt.
3.
Bij de draaibeugel en het scharnier voor de
buitenste spuitboom: stel de contramoer van
de bovenste veer zo af dat de hoogte van de
samengedrukte veer 36 mm is.
4.
Stel de contramoer van de onderste veer zo
af dat de hoogte van de samengedrukte veer
36 mm bedraagt.
5.
Herhaal stappen
en onderste veer aan de andere buitenste
spuitboom.
6.
Meet bij het spuitboomscharnier de compressie
van de bovenste en de onderste veren als de
spuitbomen zijn uitgeklapt
A.
Druk alle veren samen tot ze 36 mm zijn.
B.
Draai de contramoer aan om een veer die
langer is dan 36 mm samen te drukken.
3
en
4
voor de bovenste
(Figuur
6).
1. Veer van
spuitboomscharnier
4
De spuitbomen afstellen
Geen onderdelen vereist
Procedure
Opmerking:
Voor deze procedure hebt u 2
houtblokken van ongeveer 10 cm hoog nodig.
De spuitbomen zijn in de fabriek zo afgesteld dat ze
niet verder naar beneden kunnen dan de horizontale
positie. Om de ultrasone spuitboomset toe te
laten een gelijke afstand te behouden tussen de
spuitdoppen en de grond als de grond naar beneden
helt, moet u het ondersteuningssysteem van de
spuitboom zo afstellen dat de spuitbomen verder
kunnen dan de horizontale positie.
1.
Breng de spuitbomen omhoog en laat ze rusten
op de transportdragers.
2.
Verwijder aan de draaibeugels van de buitenste
spuitbomen de haarspeldveer en de gaffelpen
waarmee het stanguiteinde voor de hefcilinder
bevestigd is aan de draaibeugel
Opmerking:
schroefdraad van het oog zichtbaar zijn. Anders
kan de ingedraaide schroefdraad met de stang
loskomen.
5

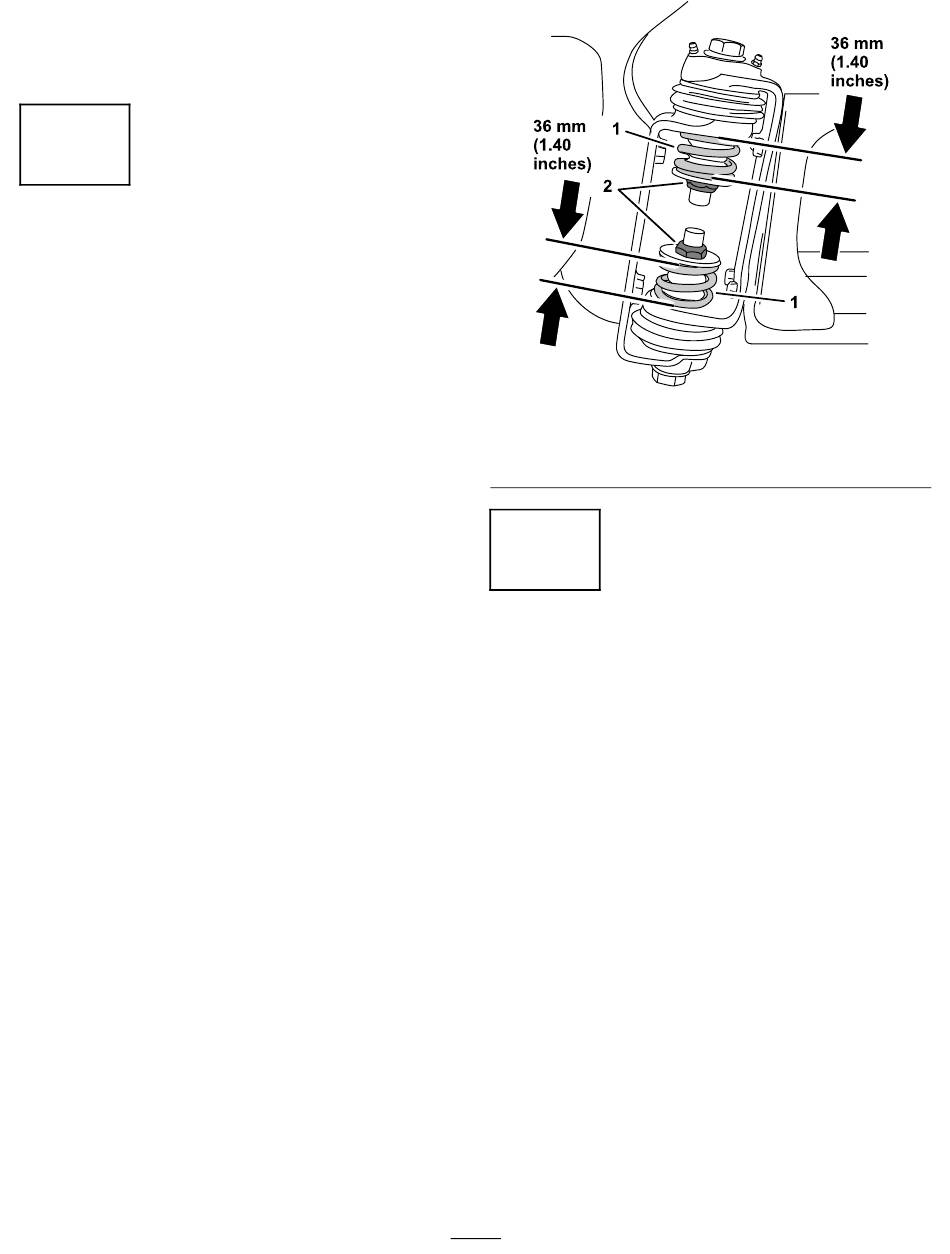

Figuur 6
2. Contramoer
(Figuur
Er mag niet meer dan 16 mm
g227818
7).
