2.
Verwijder de slangen van de rechte hydraulische
fittings aan poort P en poort T van het
verdeelstuk van de hefcilinder
3.
Verwijder de rechte hydraulische fittings van
poort P en poort T van het oude verdeelstuk van
de hefcilinder
(Figuur
4.
Verwijder de diagnostische fitting en dop van
poort G van het oude verdeelstuk van de
hefcilinder
(Figuur

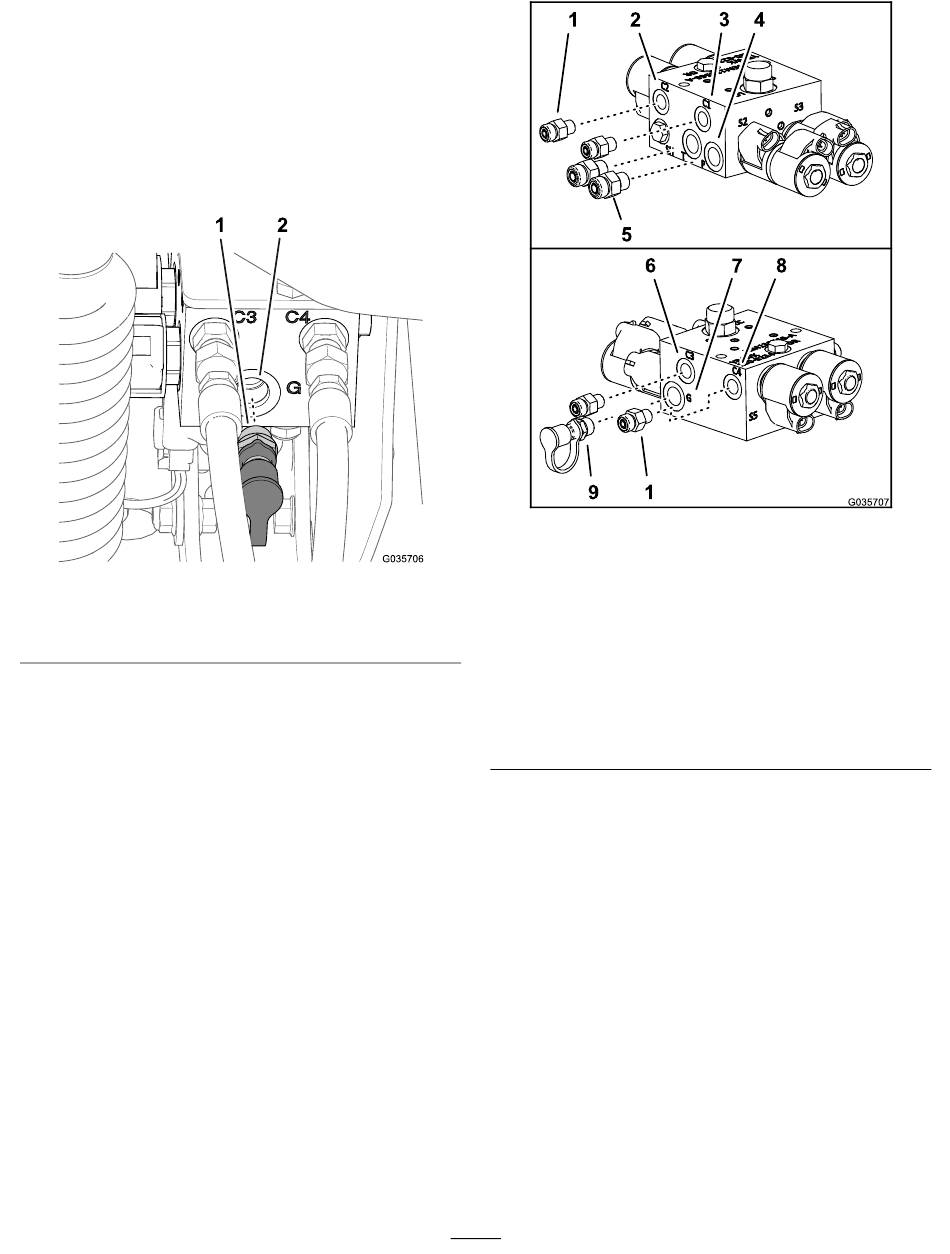

Figuur 10
1. Diagnostische fitting en
dop
5.
Monteer de rechte hydraulische fittings
11) die u verwijderd hebt in stap
en poort T van het nieuwe verdeelstuk van de
hefcilinder.
(Figuur
9).
9).
10).
2. Poort G (verdeelstuk van
de hefcilinder)
(Figuur
3
op poort P
1. Rechte hydraulische fitting
g035706
(½")
2. Poort C1 (verdeelstuk van
de hefcilinder)
3. Poort C2 (verdeelstuk van
de hefcilinder)
4. Poort P (verdeelstuk van
de hefcilinder)
5. Rechte hydraulische fitting
(⅜")
6.
Sluit de 4 rechte hydraulische fittings van de
nivelleerset van de ultrasone spuitboom aan
op poort C1, C2, C3 en C4 van het nieuwe
verdeelstuk van de hefcilinder
7.
Monteer de diagnostische fitting en dop die u
verwijderd hebt in stap
nieuwe verdeelstuk van de hefcilinder
11).
7
Figuur 11
6. Poort C3 (verdeelstuk van
de hefcilinder)
7. Poort G (verdeelstuk van
de hefcilinder)
8. Poort C4 (verdeelstuk van
de hefcilinder)
9. Diagnostische fitting en
dop
(Figuur
11).
4
op poort G van het
(Figuur
g035707
