Het "ZOALS GEVONDEN" koppelingsresultaat
van de machines voor uitvoering van Live Move. Het weergegeven resultaat kan een gemid-
delde van geselecteerde metingen zijn. In de volgende tabel is het "ZOALS GEVONDEN" resul-
taat alleen de geselecteerde meting nummer 2.
Het "MOVE" resultaat
Het "ZOALS OVERGEBLEVEN" resultaat
Het weergegeven resultaat kan een gemiddelde van geselecteerde metingen zijn. In de vol-
gende tabel is het "ZOALS OVERGEBLEVEN" koppelingsresultaat het gemiddelde van de metin-
gen nummer 1 en 2.
De "TAAK" datum
(17)
Veeg horizontaal om alle kolommen in de tabel te zien en verticaal voor alle rijen.
Tik op
om de gemarkeerde "ZOALS OVERGEBLEVEN" meting in de meettabel te ver-
wijderen.
Tik op
om de parameters weer te geven die de kwaliteitsfactor van de meting bepalen.
Tik op
om de meettabel te sluiten.
Meetkwaliteit

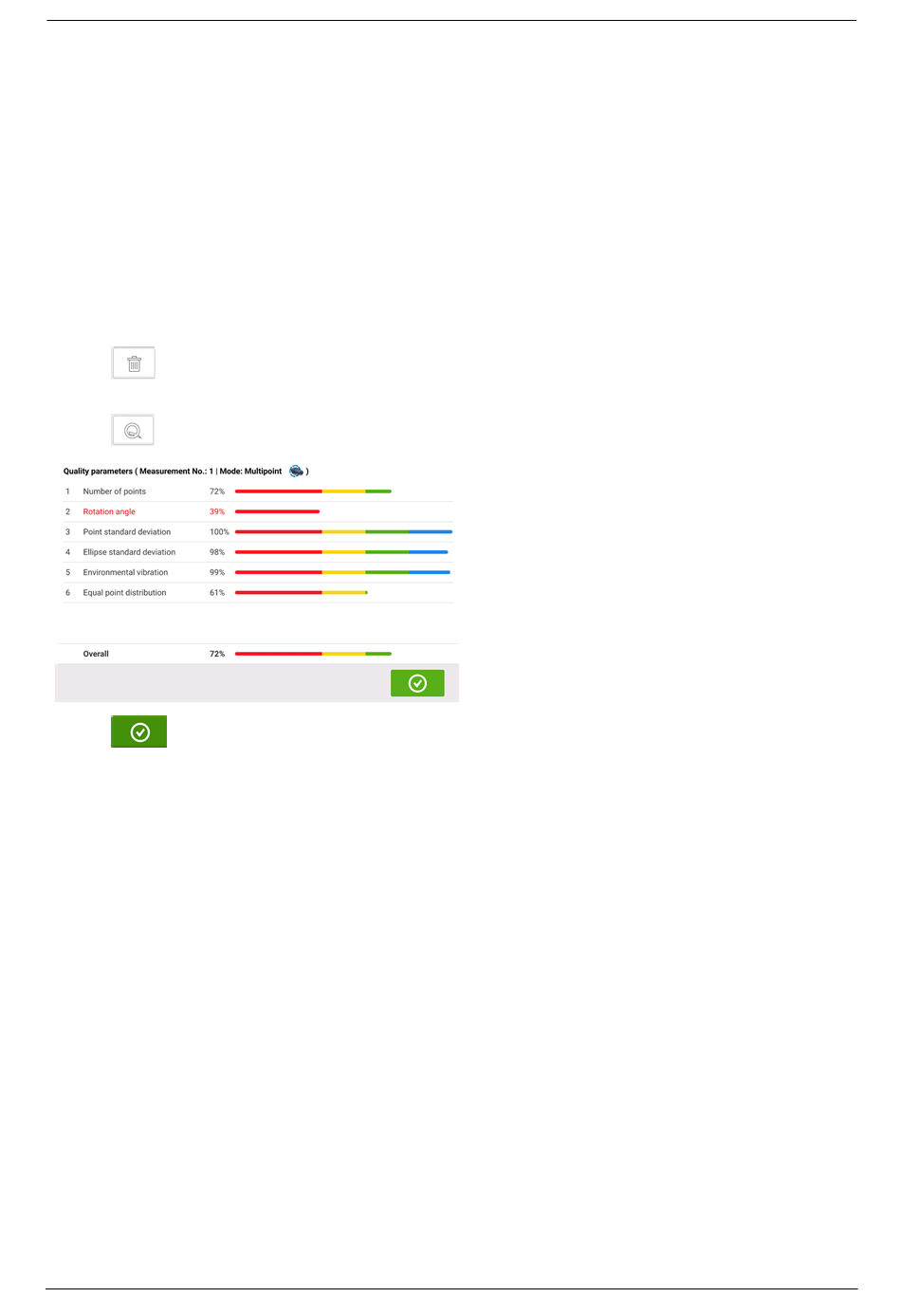

De meetkwaliteit wordt aangegeven met behulp van de volgende kleurcodes:
Blauw – uitstekend; Groen – acceptabel; Geel – niet acceptabel; Rood – slecht
De meetkwaliteit is gebaseerd op de volgende meet- en omgevingscriteria:
Rotatiehoek – de hoek waaronder de sensor en/of as wordt gedraaid tijdens de meting
l
Ellips standaardafwijking – de kwadratisch gemiddelde afwijking van de meetpunten op
l
de berekende ellips
Omgevingstrilling – het niveau van externe trillingen, bijvoorbeeld van draaiende
l
machine(s) in de buurt
Rotatiegelijkheid – de soepelheid van de meetrotatie, bijvoorbeeld als er tijdens de rota-
l
tie wrijving is die aan de as 'trekt'
Hoekrotatie-inertie – abrupte veranderingen in de rotatiesnelheid van de meting, bij-
l
voorbeeld het vrijgeven en opnieuw toepassen van een pauze tijdens de rotatie
Rotatierichting – verandering in de draairichting van de meting
l
Rotatiesnelheid – hoe snel de sensor en/of as wordt gedraaid tijdens de meting
l
Filteruitvoer – de hoeveelheid weggefilterde meetgegevens
l
touch
(15)
toont de uitlijningsconditie na Live Move.
(16)
verschijnt telkens wanneer er een nieuwe uitlijntaak wordt gestart.
(14)
toont de aanvankelijke uitlijningsconditie
toont de uitlijningsconditie gemeten na Live Move.
