Monteren van de grote offset-steun voor de cardan
(sensALIGN 7 laser)
Opmerking
sensALIGN 5 laser kan ook worden gebruikt met de grote offset-steun van de cardan.
When mounting and adjusting the sensALIGN 5 laser, please refer to "Monteren en aan-
passen van de sensALIGN 5 laser" op pagina 180.
Monteren van de grote offset-steun van de cardan en aanpassen van
de sensALIGN 7 laser
Steun monteren

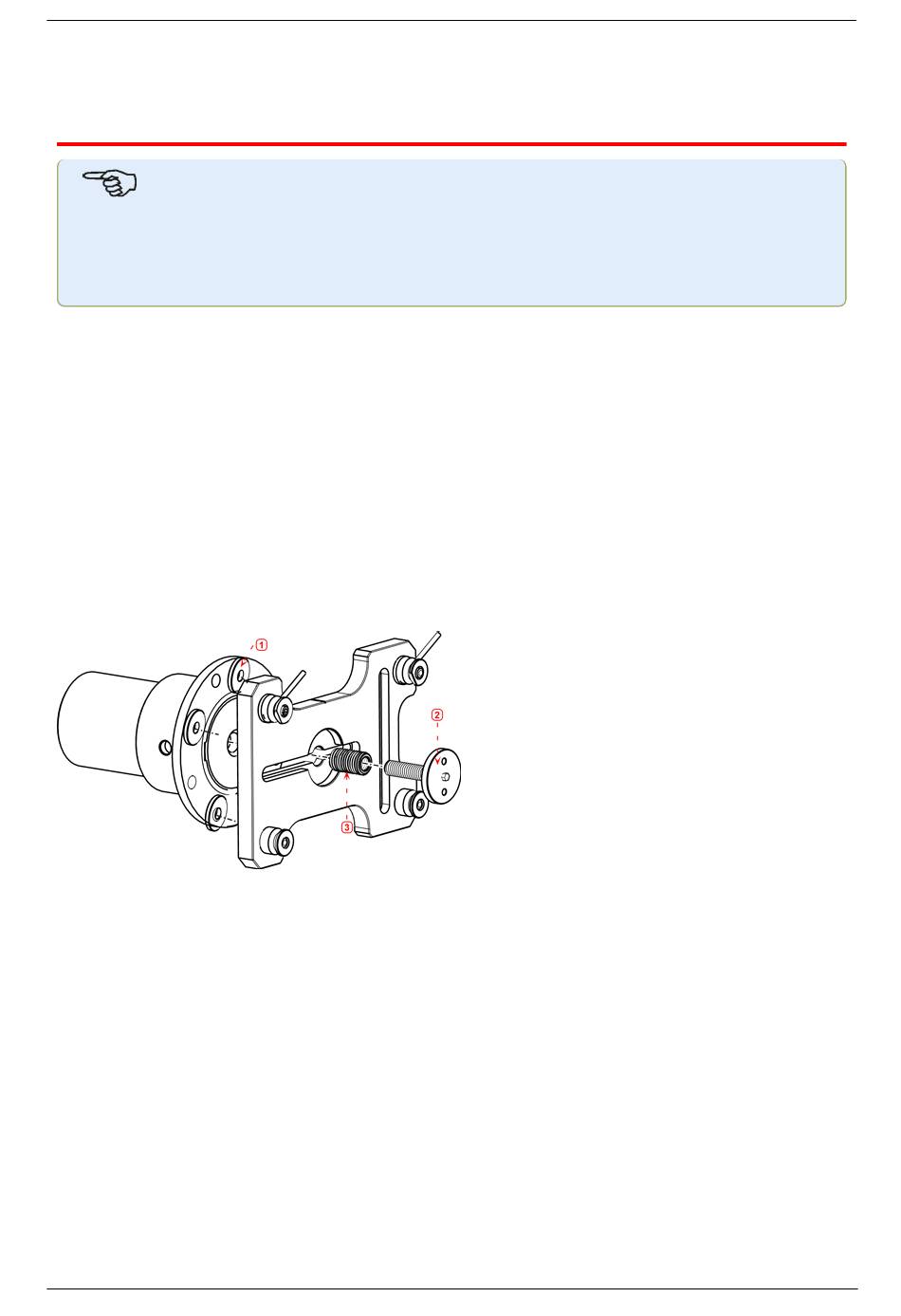

1. Monteer de frontplaat op de kop van de koppeling met behulp van de meegeleverde bouten.
De steun wordt meestal gemonteerd op de flens van de niet-draaiende as, bijvoorbeeld de rol
in een papierfabriek. Er zijn twee verschillende montagevormen beschikbaar:
Als het aseinde of de flens een gat met schroefdraad in het midden heeft, dan is de een-
l
voudigste en stevigste montagemethode het gebruik van de grote middenbout (zie hier-
onder). Er kan een schroefdraadadapter worden gebruikt, zoals afgebeeld, om de
middenbout in grotere boringen te plaatsen.
(1)
Tussenas
l
(2)
Middenbout – wordt losgedraaid en vastgedraaid met een sleutel met een opening
l
van 17 mm (43/64")
(3)
Schroefdraadadapter
l
De frontplaat kan ook aan de flens worden bevestigd met de drie T-groefbouten voor
l
een 3-punts montage.
