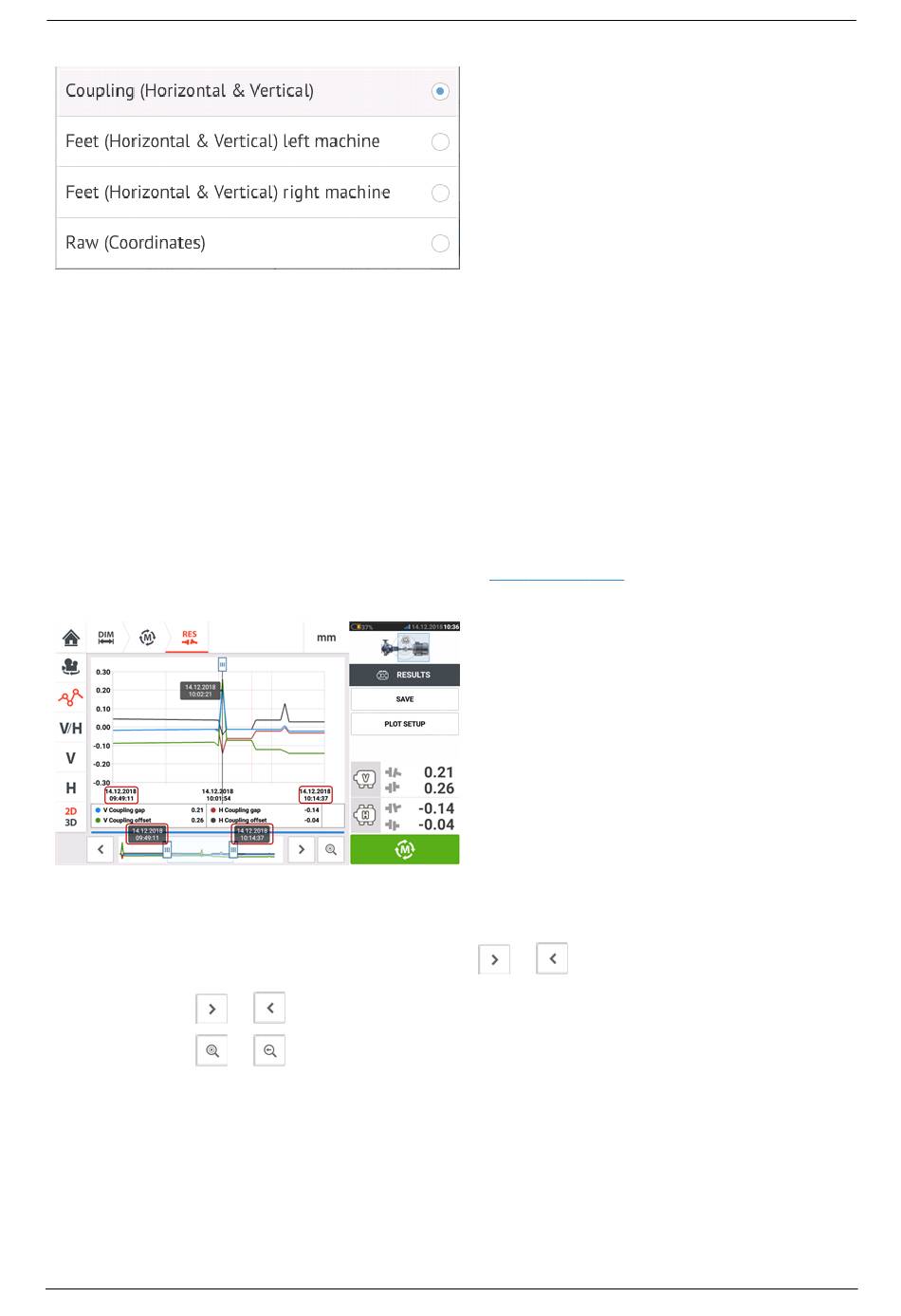

Druk op "Koppeling (horizontaal en verticaal)" om grafieken voor koppelingsopening en
l
offset-waarde weer te geven
Druk "Voet (horizontaal en verticaal) linkermachine" om grafieken voor de voetwaarde
l
van de linkermachine weer te geven
Druk "Voet (horizontaal en verticaal) rechtermachine" om grafieken voor de voetwaarde
l
van de rechtermachine weer te geven
Druk op "Grof (coördinaten)" om grafieken met grove XY-waarden op beide posi-
l
tiedetectors weer te geven
(4)
Weergegeven resultaten corresponderen met de huidige cursorpositie en de gese-
l
lecteerde resultaatgrafiek-instellingen.
(5)
De weergegeven koppelingsresultaten corresponderen met de huidige cursorpositie.
l
Druk op koppelingsresultaten
(6)
Dit gedeelte wordt gebruikt om de tijdslijn van de Live Trend applicatie te besturen.
l
De twee schuifbalken worden gebruikt om de tijdschaal van de weergegeven grafieken aan te
passen. De linkerschuifbalk markeert het begin van de tijdslijn. De rechterschuifbalk markeert
het einde van de tijdslijn. De cursor wordt altijd weergegeven en wordt verplaatst door hem
over de weergave te schuiven of door gebruik van
(7)
Tik op
l
(8)
Tik op
l
het eerder geselecteerde meetpunt.
(9)
De 3-D resultaten tonen de koppelings- en voetresultaten voor de huidige cur-
l
sorpositie (2).
(10)
De 2-D (V/H) resultaten tonen de koppelings- en voetresultaten voor de huidige cur-
l
sorpositie
(2)
touch
(5)
om naar de
of
om de cursor op de gewenste positie te zetten.
of
om de cursor om te schakelen tussen de definitieve meetpunt en
Ingebouwde hulpfunctie
Live Trend log
te gaan.
of
(7).
