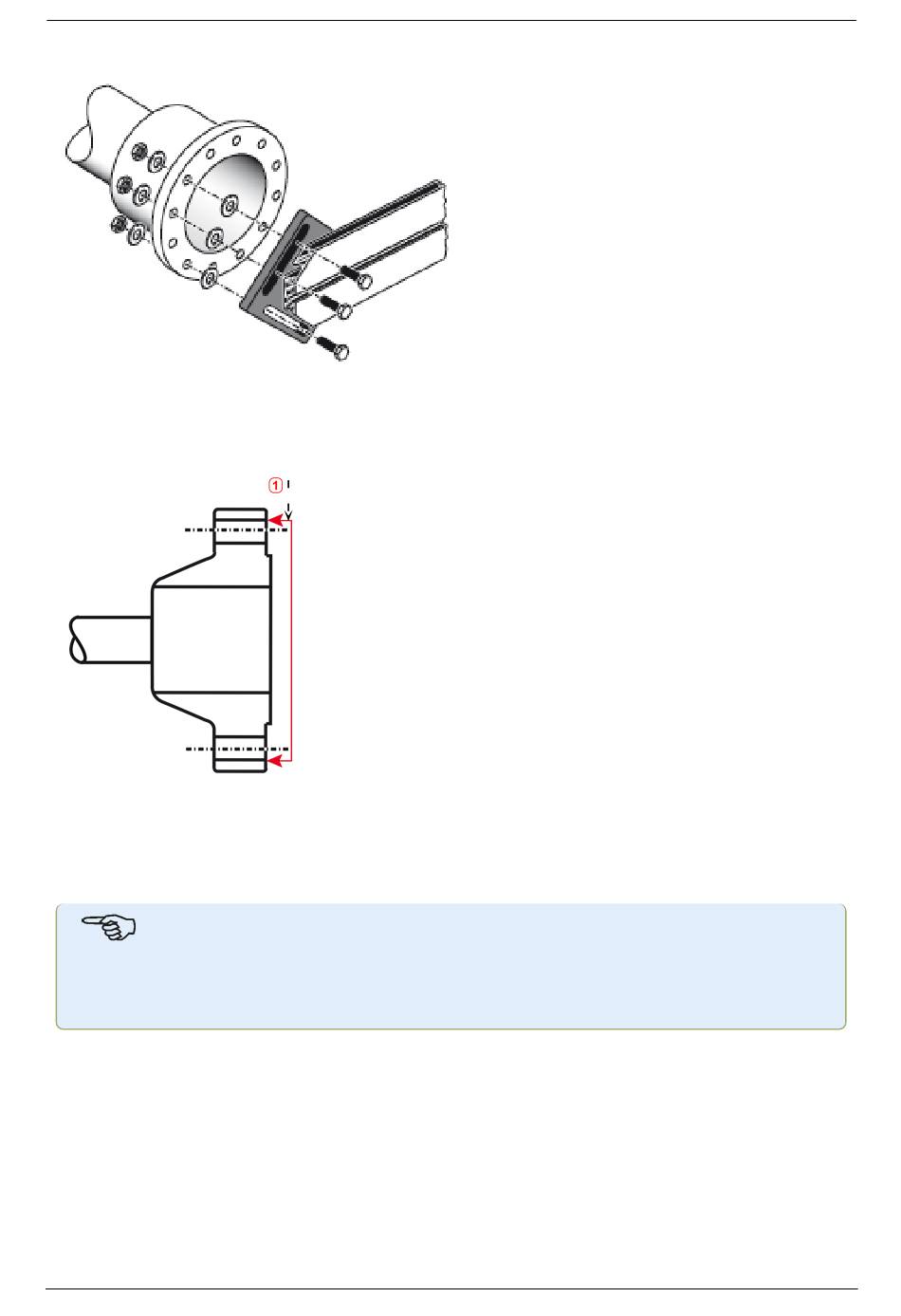

(Zonder de spacers is er geen direct contact tussen de frontplaat en het kop-
l
pelingsoppervlak rond de boutgaten – precies de locatie waar de frontplaat en de kop-
peling aan elkaar zijn bevestigd.)
(1)
Referentieoppervlak
l
De koppeling hierboven heeft een flens met een verhoogde kop. De meegeleverde spa-
l
cers worden gebruikt om een 3-punts vlak te creëren om te garanderen dat de frontplaat
en de flens, het referentieoppervlak worden gekoppeld.
Opmerking
Het middelste gedeelte van de flens mag niet als een referentieoppervlak worden
gebruikt.
Montage van de laserhouder-assemblage op de rail
1. Maak het handwiel een beetje los en schuif de laserhouder-assemblage op de middengroef
van de rail, waarbij de T-bout als markering fungeert.
