sensALIGN 7 componenten

De halfgeleider-laserdiode zendt een straal van rood licht (golflengte 635 nm) die

zichtbaar is wanneer er een oppervlak wordt geraakt. De Klasse 2 laserstraal wordt

uitgezonden met een doorsnede van ca. 5 mm (3/16 ").

sensALIGN 7-laser wordt ingeschakeld door de Aan/Uit-druktoets even ingedrukt te

houden. De LED "straal actief" brandt rood.

WAARSCHUWING

Kijk NIET in de laserstraal wanneer sensALIGN 7-laser aan is!

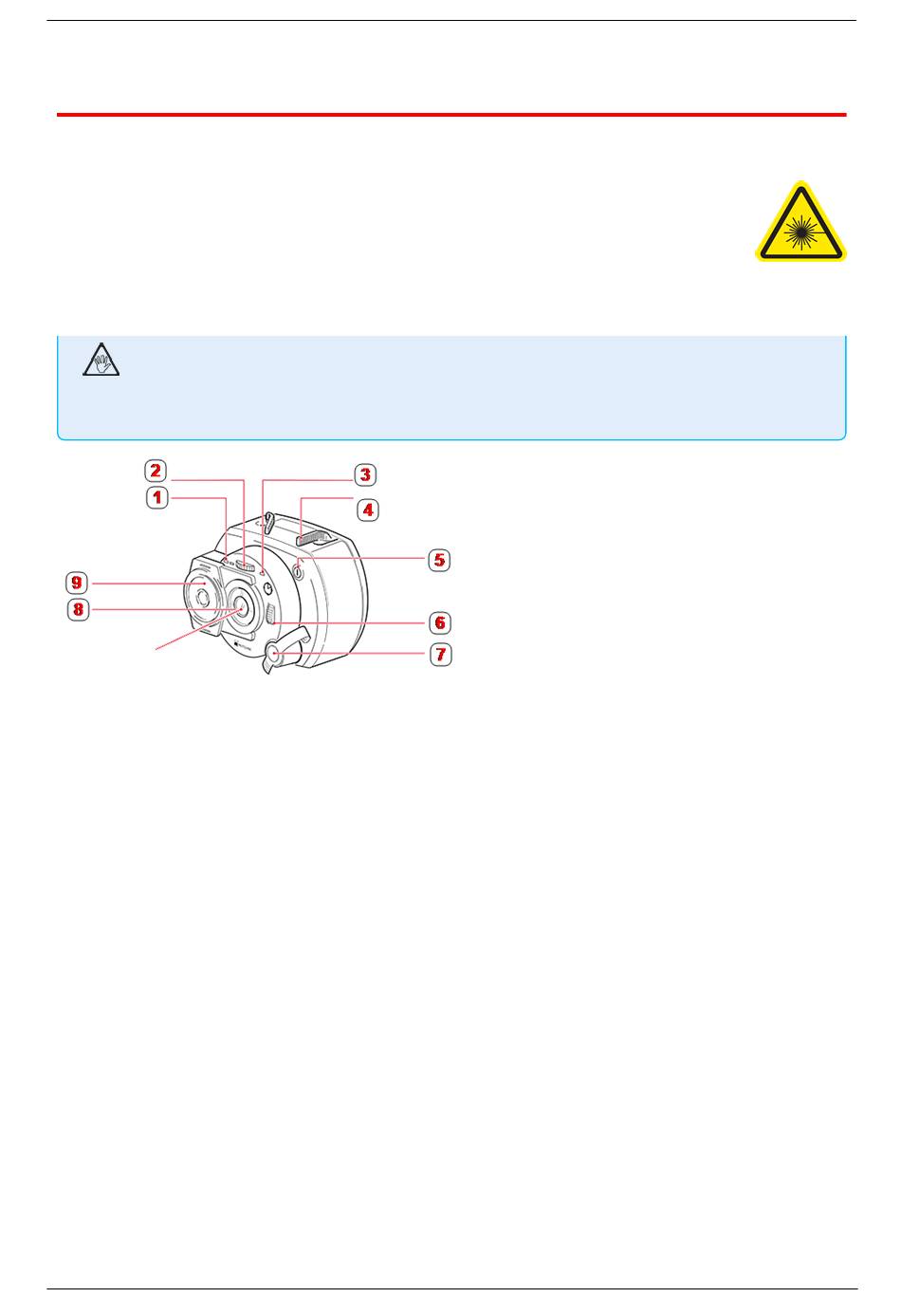

1: Batterijstatus-LED; 2: Duimdraaiknop aanpassing verticale straalpositie (geel); 3: LED

voor straal actief; 4: Klemhendel (hier afgebeeld in de 'open' positie); 5: Aan/Uit-drukknop-

schakelaar; 6: Duimdraaiknop aanpassing horizontale straalpositie (geel); 7: Opla-

der/adapteraansluiting (gesloten afgebeeld); 8: Laseremissie-opening; 9: Schuifstofkap

(geel)

De straal wordt aangepast tijdens de set-up door de verticale en horizontale hoeken te wij-

zigen met behulp van de duimdraaiknoppen, zodat de straal de sensorlens loodrecht op het

oppervlak van de lens raakt.

sensALIGN 7-laser is water- en stofbestendig (IP 65). De interne optiek en elektronica zijn

intern afgedicht, om mogelijke besmetting te voorkomen.

Informatie over de status van de batterij, de draaihoek, de temperatuur en het serienummer

van de laser worden door de laserstraal in de sensor verzonden. Deze informatie wordt door-

gegeven aan het computer.

sensALIGN 7-laser werkt op de sensALIGN oplaadbare batterij (3,7 V 1,6 Ah Lithium-polymeer

oplaadbare batterij). De oplaadbare batterij wordt op de laser aangesloten en mag alleen wor-

den opgeladen met behulp van de sensALIGN oplader/adapter, en indien mogelijk alleen wan-

neer de batterij op de laser is aangesloten.

sensALIGN 7-sensor beschikt over twee positiedetectoren die de exacte positie en de neiging

van de laserstraal meten als de assen draaien. In de sensor is Bluetooth-technologie geïn-

tegreerd voor draadloze overdracht van meetgegevens naar het computer. sensALIGN 7-sen-
