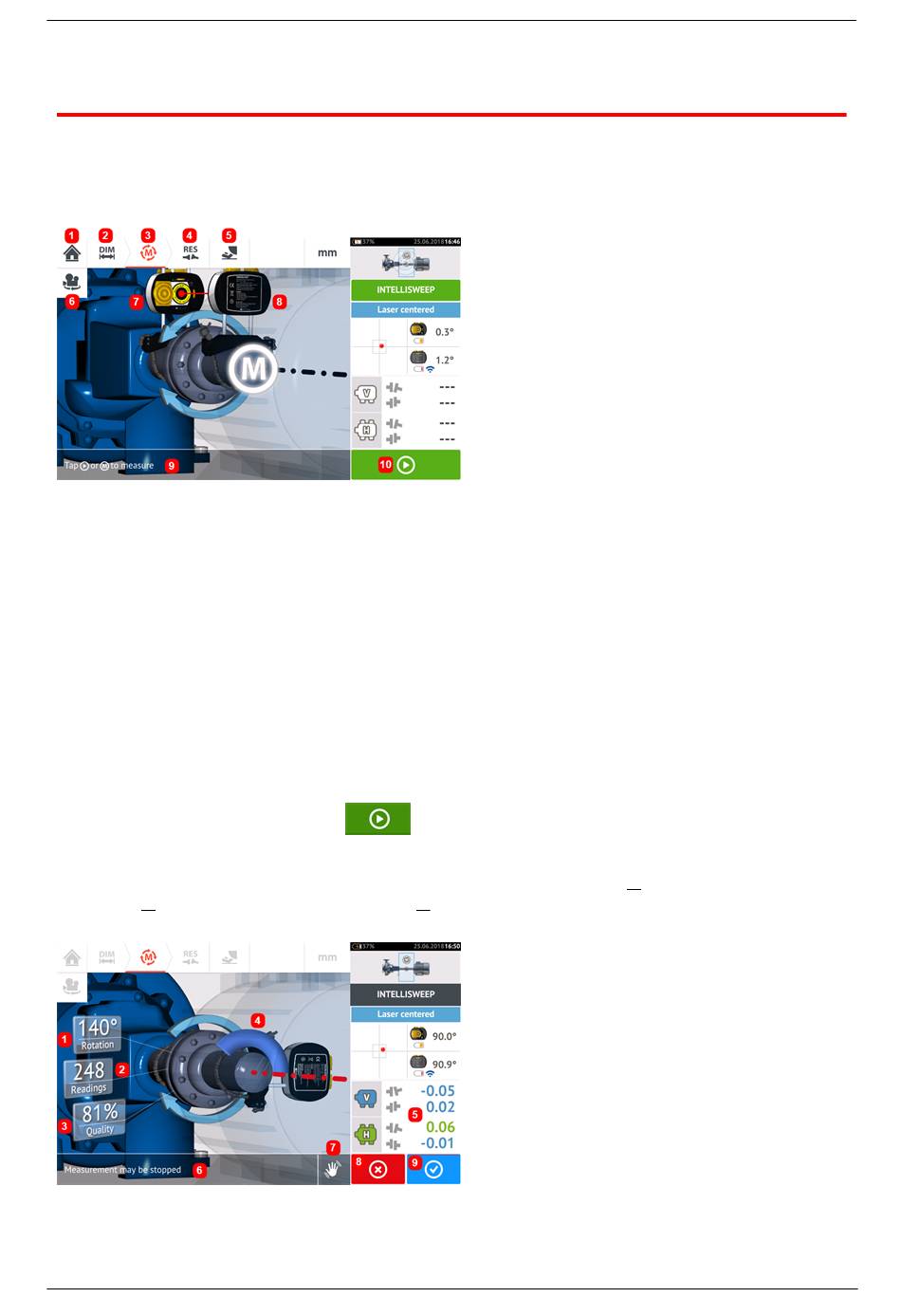

IntelliSWEEP meting
Dit is de standaardmeetmodus (bij gebruik van sensALIGN 7 sensor) die wordt gebruikt om
standaard horizontaal gekoppelde machines te meten. De modus assisteert de gebruiker
actief door automatisch fouten te detecteren en aanwijzingen te geven om fouten te mini-
maliseren.
(1)
Hiermee keert de gebruiker terug naar het "Home" scherm
l
(2)
Hiermee keert de gebruiker terug naar het "Dimensions" (afmetingen) scherm
l
(3)
Huidig "Measurement" (meting) scherm
l
(4)
Symbool van het scherm "Results" (resultaten)
l
(5)Brengt de gebruiker naar het scherm voor soft foot-meting
l
(6)
Roteert de weergave van beide machines en gemonteerde componenten
l
(7)
Laser
l
(8)
Sensor
l
(9)
"Intelli" hint
l
(10)
Tik om het draaien van de assen te starten
l
Zodra de laserstraal is gecentreerd, kan de meting automatisch worden gestart wanneer de
assen draaien of door te tikken op
Zodra de assen draaien, en afhankelijk van de fysieke conditie van de machines, verandert de
rotatieboog van de kleur rood (kwaliteit < 40%) in oranje (kwaliteit >40%<60%) in groen
(kwaliteit >60%<80%) in blauw (kwaliteit >80%). De koppelingsresultaten worden weer-
gegeven zodra de metingkwaliteit 40% is (rotatieboog wordt oranje).
(1)
Rotatiehoek van de assen
l
(2)
Genomen meetposities
l
54
. Draai assen in een zo breed mogelijke hoek.
