Als accukabels verkeerd worden verbonden,
kan dit schade aan de machine en de kabels
tot gevolg hebben en vonken veroorzaken.
Hierdoor kunnen accugassen tot ontploffing
komen, waardoor lichamelijk letsel kan
ontstaan.
• Maak altijd de minkabel (zwart) van de accu
los voordat u de pluskabel (rood) losmaakt.
• Sluit altijd eerst de pluskabel (rood) van de
accu aan voordat u de minkabel (zwart)
aansluit.
1. Schakel de aftakas uit, zet de rijhendels in de
neutraalstand en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Ontgrendel de stoel en kantel deze omhoog.
4. Maak eerst de minkabel en de aardingskabel los van
de minpool (-) van de accu (Figuur 40).
5. Schuif het rode stofkapje voor de accupool van de
pluspool (rood) van de accu. Verwijder vervolgens
de pluskabel (rood) van de accu (Figuur 40).

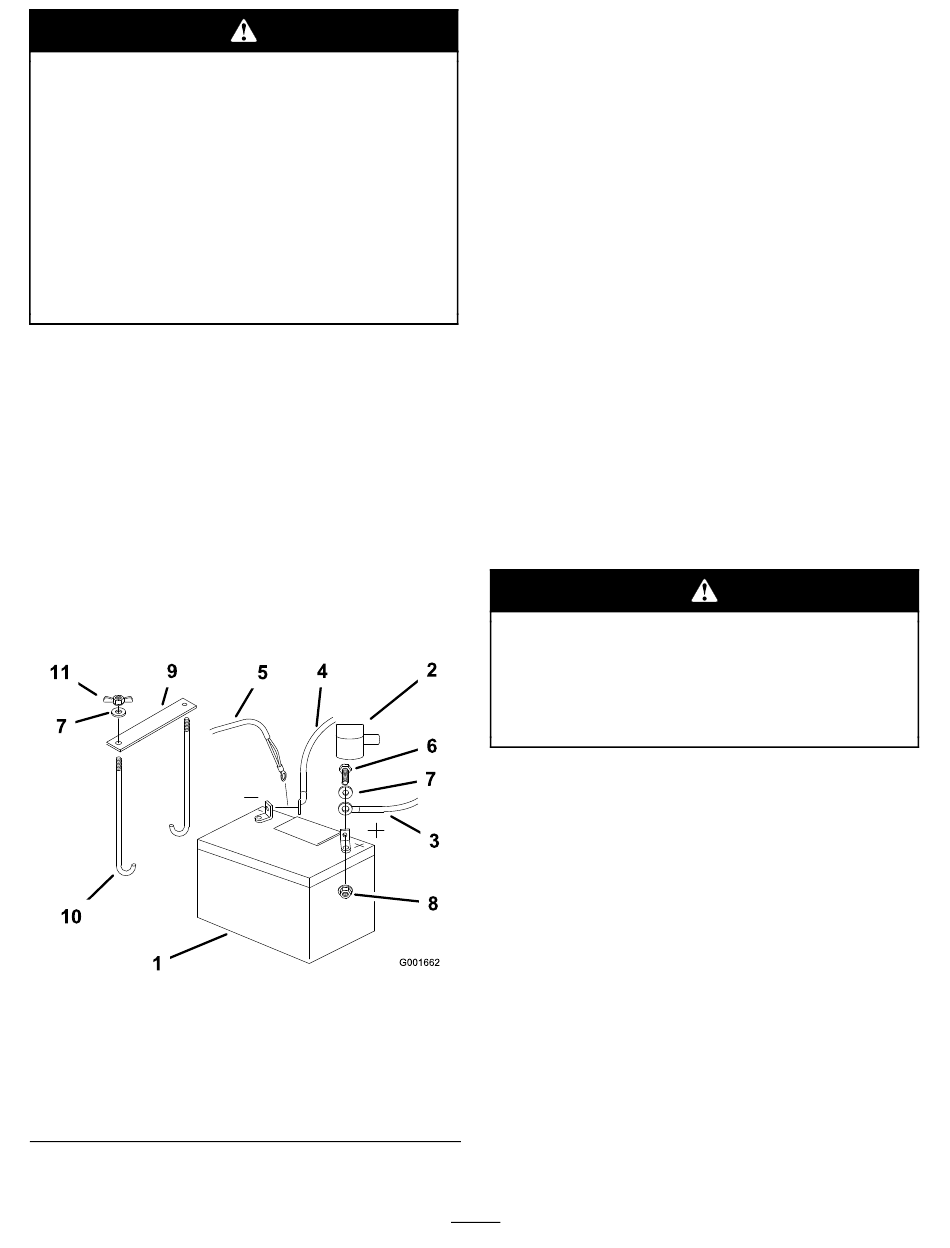

Figuur 40
1. Accu
2. Stofkapje van accupool
3. Pluskabel van de accu
4. Minkabel van de accu
5. Aardingskabel
6. Bout (1/4 x 3/4 inch)
7. Ring (1/4 inch)
8. Borgmoer (1/4 inch)
9. Accuklem
10. J-bouten
11. Vleugelmoer (1/4 inch)
6. Vervang beide vleugelmoeren (1/4 inch) maak de
accuklem vast (Figuur 40).
7. Verwijder de accu.
Accu monteren
1. Plaats de accu in een bak met de accupolen naar de
motor gericht (Figuur 40).
2. Bevestig de pluskabel (rood) aan de pluspool (+) van
de accu.
3. Bevestig vervolgens de minkabel en de aardingskabel
aan de minpool (-) van de accu.
4. Zet de kabels vast met 2 bouten (1/4 x 3/4 inch),
2 ringen (1/4 inch), en 2 borgmoeren (1/4 inch)
(Figuur 40).
5. Schuif het rode stofkapje voor de accupool op de
pluspool (rood) van de accu.
6. Zet de accu vast met J-bouten, een bevestigingsband,
2 ringen (1/4 inch) en 2 vleugelmoeren (1/4 inch)
(Figuur 40).
De accu opladen
Bij het opladen produceert de accu gassen die
tot ontploffing kunnen komen.
Rook nooit in de buurt van de accu en zorg
ervoor dat er geen vonken of vlammen vlakbij
de accu komen.
Belangrijk: Zorg ervoor dat de accu altijd volledig
geladen is (soortelijk gewicht 1,265). Dit is
vooral belangrijk om beschadiging van de accu te
voorkomen bij temperaturen beneden 0°C.
1. Laad de accu 10 tot 15 minuten op bij 25 tot 30 A
of 30 minuten bij 4-6 A.
2. Zodra de accu volledig is opgeladen, haalt u de
acculader uit het stopcontact en maakt u vervolgens
de oplaadkabels los van de accuklemmen (Figuur 41).
