Condensatieketel voor gas
2.7

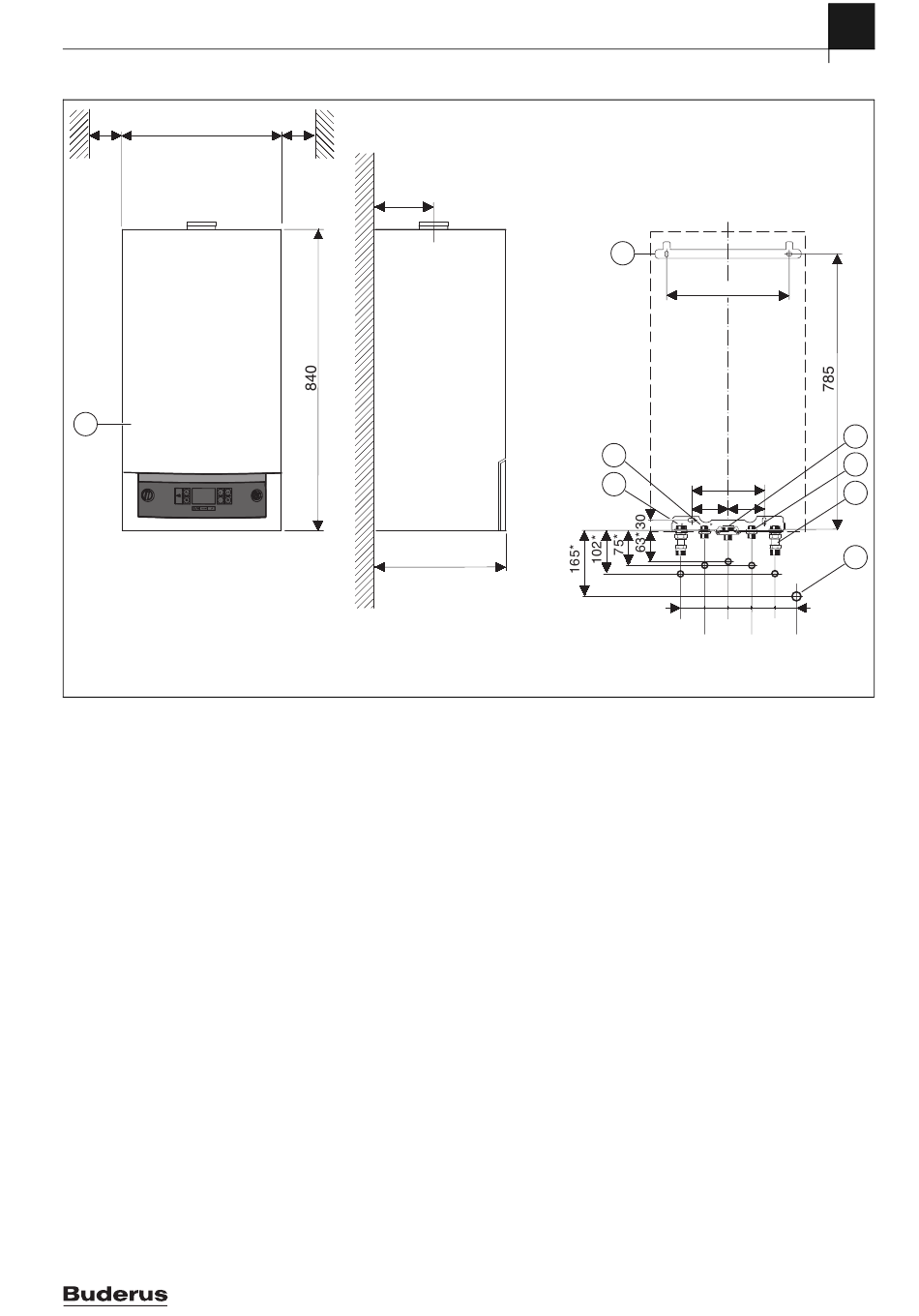

Afmetingen en minimale afstanden
min.
440
100
1
Afb. 3
[1]
Mantel
[2]
Ophangbeugel
[3]
Warm water (GB072-24K) / Aanvoer boiler (GB072-24) (toebehoren)
[4]
Verwarmingsaanvoer (toebehoren)
[5]
Aansluiting DN 40 trechtersifon (toebehoren)
[6]
Verwarmingsretour (toebehoren)
[7]
Koud water (GB072-24K) / Retour boiler (GB072-24) (toebehoren)
[8]
Gas
[*]
Afmetingen gelden bij gebruik van de toebehoren U-MA AS5-UP
Product Name – 6720646355 (2021/01)
min.
100
160
350
Toestelbeschrijving algemeen
2
338
3
4
200
=
=
GAS
65 65 65 65 46
2
8
7
6
5
6 720 646 347-04.1O
7
