Condensatieketel voor gas
4
Installatie

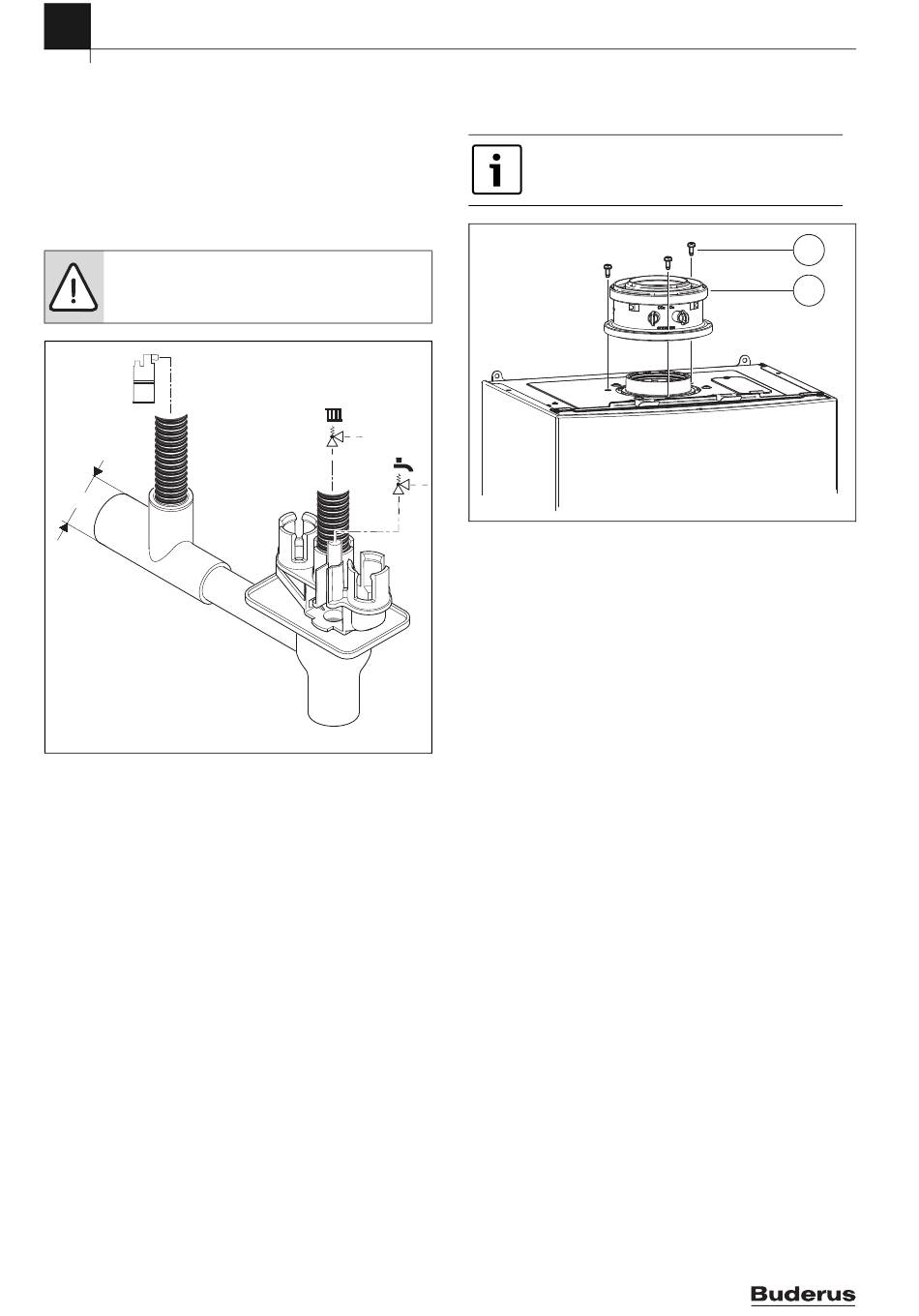

Afvoerset (toebehoren)
Om het uit de veiligheidsklep tredende water en het condens betrouw-
baar te kunnen afleiden, is het toebehoren sifon bedoeld.
▶ Afvoer uit corrosiebestendige materialen uitvoeren.
Daartoe behoren: gresbuizen, hard-PVC buizen, PVC-buizen, PE HD
buizen, PP-buizen, ABS/ASA-buizen, gietbuizen met inwendige email-
lering of coating, stalen buizen met kunststof coating, niet roestende
stalen buizen, boorsilicaatbuizen.
▶ Afvoer direct op een aansluiting DN 40 monteren.
OPMERKING:
▶ Afvoer niet veranderen of afsluiten.
▶ Slangen alleen onder afschot leggen.
DN 40
Afb. 15
22
Rookgastoebehoren aansluiten
▶ Rookgastoebehoren plaatsen en met meegeleverde schroeven vast-
zetten.
Afb. 16
[1]
Rookgastoebehoren
[2]
Schroeven
▶ Rookgasafvoerleiding op dichtheid controleren
( hoofdstuk 11.2).
4.7
Aansluitingen controleren
Wateraansluiting
▶ Servicekraan aanvoerleiding en servicekraan retourleiding openen en
CV-installatie vullen.
▶ Koppelingen op dichtheid controleren (testdruk: max. 2,5 bar op ma-
6 720 619 605-36.1O
nometer).
▶ Koudwaterkraan in de aanvoer naar de ketel en de warmwaterkraan
op een tappunt openen, tot water uitstroomt (testdruk: max. 10 bar).
Gasleiding
▶ Om het gasblok tegen overdrukschade te beschermen, gaskraan slui-
ten.
▶ Koppelingen op dichtheid controleren (testdruk: max. 150 mbar).
▶ Drukontlasting doorvoeren.
4.8
Bedrijf van ketels voor boileraansluiting zonder boiler
▶ Warm- en koudwateraansluiting op de montageplaat met de toebeho-
ren WW-kappen 1/2" (artikelnummer 7 709 000 227) afsluiten.
Product Name – 6720646355 (2021/01)
Zie voor meer informatie over de installatie, de betref-
fende installatiehandleiding van de rookgastoebeho-
ren.
2
1
6 720 645 406-04.1O
