Condensatieketel voor gas
14
Bedrijfs- en storingsmeldingen
14
Bedrijfs- en storingsmeldingen
14.1 Weergave van bedrijfs- en storingsmeldingen
De basiscontroller BC20 bewaakt alle veiligheids-, regel- en bestu-
ringsonderdelen.
Iedere bedrijfstoestand van de ketel wordt door een eenduidige bedrijfs-
code, bij storingen ook door een storingscode, aangegeven. Dit maakt
eenvoudige diagnose mogelijk aan de hand van de volgende tabellen.
De bedrijfs- en storingsmeldingen zijn als volgt ingedeeld:
• Bedrijfsmeldingen, deze geven de bedrijfstoestanden aan tijdens nor-
maal bedrijf.
– Bedrijfsmeldingen tijdens bedrijf kunnen via het menu info worden
uitgelezen ( servicefunctie i01, pagina 35).
• Blokkerende storingen hebben een tijdelijke uitschakeling van de ver-
warmingsinstallatie tot gevolg. De verwarmingsinstallatie start auto-
matisch weer, zodra de blokkerende storing niet meer aanwezig is.
– Meldingen van blokkerende storingen worden met storingscode en
bedrijfscode in het display permanent getoond.
• Vergrendelende storingen zijn storingen, die uitschakeling van de ver-
warmingsinstallatie tot gevolg hebben en waarbij de verwarmingsin-
stallatie pas weer na een reset start.
– Meldingen van vergrendelende storingen worden met storingscode
en bedrijfscode in het display knipperend getoond.

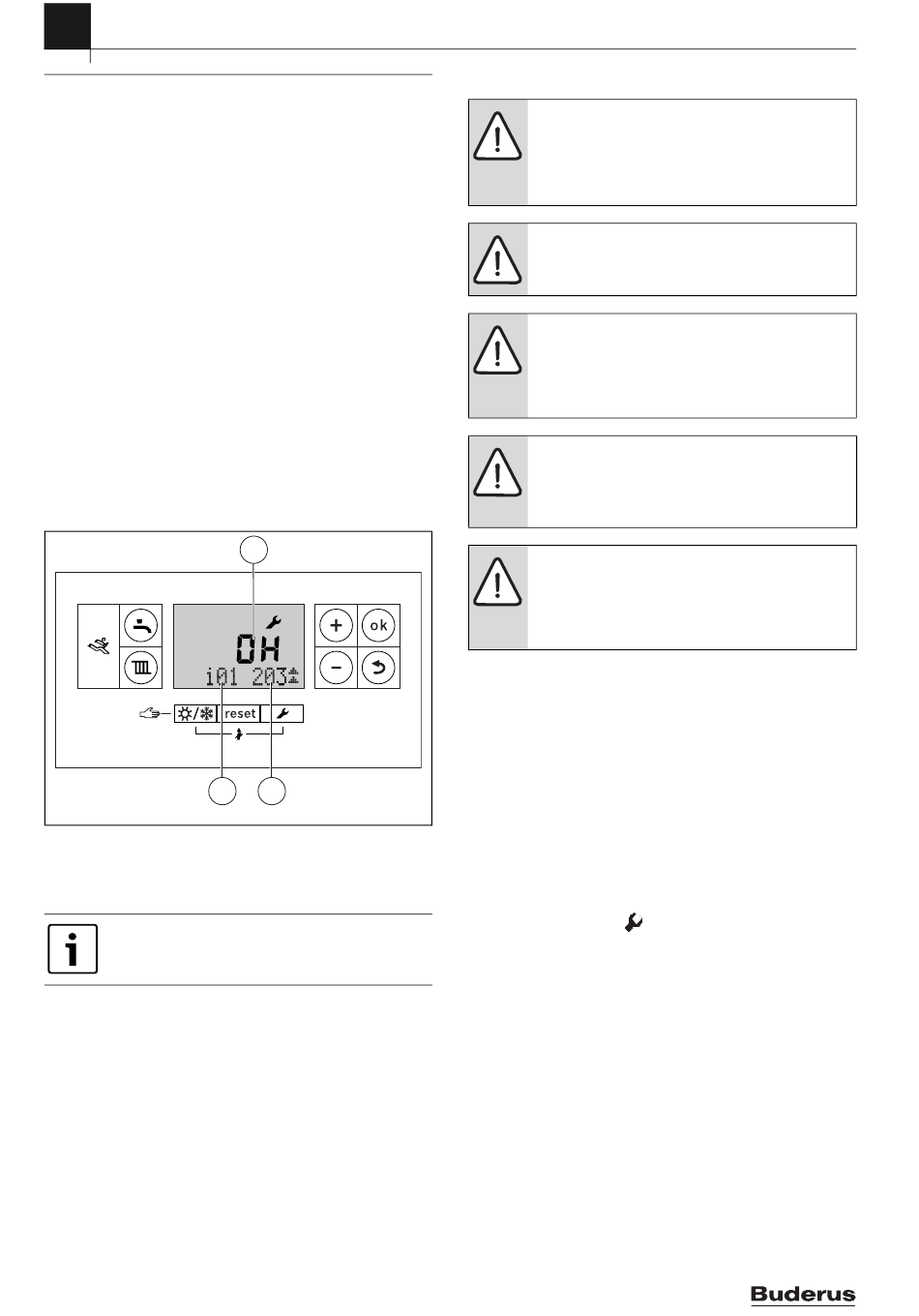

Afb. 52 Voorbeeld weergave van een bedrijfscode
[1]
Storingscode in het alfanumerieke display
[2]
Servicefunctie in de tekstregel
[3]
Bedrijfscode in de tekstregel
Een overzicht van de storingen vindt u vanaf pagina 51.
50
1
2
3
6 720 619 605-33.1O
14.2 Storingen verhelpen
GEVAAR: Explosie!
▶ Sluit de gaskraan voordat aan gasvoerende delen
wordt gewerkt.
▶ Controleer na werkzaamheden alle gasvoerende de-
len op dichtheid.
GEVAAR: door vergiftiging!
▶ Controleer na werkzaamheden alle rookgasvoerende
delen op dichtheid.
GEVAAR: Door elektrocutie!
▶ Voor werkzaamheden aan het elektrische deel de voe-
dingsspanning (230 V AC) onderbreken (zekering,
vermogensautomaat) en beveiligen tegen onbedoeld
herinschakelen.
WAARSCHUWING: verbrandingsgevaar.
Heet water kan zware brandwonden veroorzaken.
▶ Laat het cv-toestel leeglopen voordat aan watervoe-
rende delen wordt gewerkt.
OPMERKING: Uittredend water kan de basiscontroller
BC20 beschadigen.
▶ Basiscontroller BC20 afdekken voordat werkzaamhe-
den aan de watertransporterende onderdelen wor-
den uitgevoerd.
Wanneer een storing niet kan worden opgeheven:
▶ Printkaart controleren, eventueel vervangen en servicefuncties con-
form de sticker "Instellingen in servicemenu" instellen.
Vergrendelende storing resetten (Reset)
▶ Schakel het toestel uit en weer in.
-of-
▶ Toets reset zolang indrukken, tot de tekstregel Reset verschijnt.
Het toestel treedt weer in werking en de aanvoertemperatuur wordt
aangegeven.
Waarden terugzetten naar basisinstelling
Om alle waarden van de submenu's Menu 1 en Menu 2 naar de basisin-
stelling terug te zetten:
▶ Toets +, toets ok en toets
houden, tot in het display 8E verschijnt.
▶ Druk de toets reset in.
De ketel start met de basisinstelling voor de submenu's Menu 1 en
Menu 2, submenu Menu 3 wordt niet gereset.
Product Name – 6720646355 (2021/01)
tegelijkertijd indrukken en ingedrukt
