Condensatieketel voor gas
9
Instellingen van het servicemenu
9.1
Het servicemenu bedienen
Het servicemenu stelt servicefuncties ter beschikking voor comfortabel
instellen en controleren van vele instrumentfuncties.
Het servicemenu is in vijf submenu's onderverdeeld:
• Menu info, voor uitlezen van waarden (overzicht pagina 35)
• Menu 1, voor instellen van servicefuncties van het eerste niveau (alge-
mene parameters) (overzicht pagina 36)
• Menu 2, voor instellen van servicefuncties van het tweede niveau (in-
strumentparameters) (overzicht pagina 37)
• Menu 3, voor instellen van servicefuncties van het derde niveau (in-
strument-toepassingsgrenzen) (overzicht pagina 40)
• Menu test, voor het handmatig instellen van instrumentfuncties voor
testdoeleinden (overzicht pagina 41)
U vindt een overzicht van de servicefuncties in hoofdstuk 9.2 op
pagina 35.
7

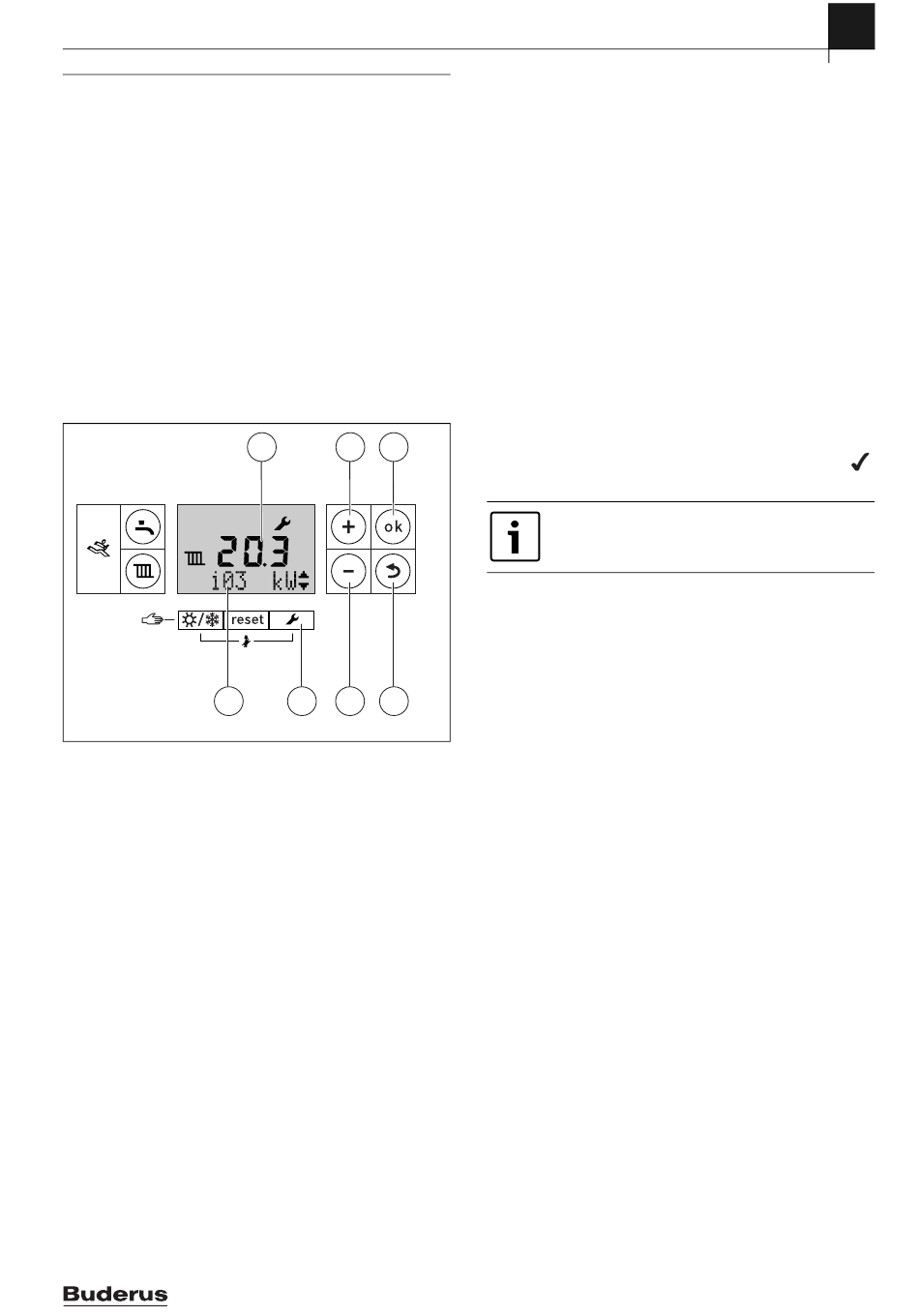

Afb. 34 Overzicht bedieningselementen
[1]
Alfanumerieke weergave (bijv. temperatuur)
[2]
Toets „plus" (= naar boven bladeren)
[3]
Toets "ok" (= keuze bevestigen, waarde opslaan)
[4]
Toets "Terug" (= servicefunctie/submenu zonder opslaan verla-
ten)
[5]
Toets „minus" (= naar beneden bladeren)
[6]
Toets "service" (= servicemenu oproepen)
[7]
Tekstregel (bijv. bedrijfssoort warm water)
Product Name – 6720646355 (2021/01)
1
2
3
6
5
4
6 720 619 605-32.1O
Instellingen van het servicemenu
Servicefunctie kiezen
Het oproepen van de servicefuncties verschilt van menu tot menu. De
beschrijving vindt u aan het begin van het overzicht voor ieder menu.
▶ Menu oproepen:
– Menu info ( pagina 35)
– Menu 1 ( pagina 36)
– Menu 2 ( pagina 37)
– Menu 3 ( pagina 40)
– Menu Test ( pagina 41)
▶ Toets + of toets – indrukken, om door de servicefuncties van de me-
nu's te bladeren.
De tekstregel toont de servicefunctie en de alfanumerieke aanwijzing
van de waarde van deze servicefunctie.
Waarde instellen
▶ Met de toets ok naar de servicefunctie gaan.
In de alfanumerieke aanwijzing knippert de waarde.
▶ Toets + of toets – indrukken, om de gewenste waarde in te stellen.
Waarde opslaan
▶ Met de toets ok de instelling opslaan.
Na opslaan van de waarde verschijnt voor korte tijd het symbool
in het display.
Wanneer gedurende 15 minuten geen toets wordt be-
diend, wordt het serviceniveau automatisch verlaten.
