Condensatieketel voor gas
Legenda bij afb. 6:
[1]
Aansluitklemmenstrook voor externe toebehoren
( klembezetting tab. 4)
[2]
Aansluitkabel met stekker
[3]
Ketel Identificatie Module (KIM)
[4]
3-wegklep
[5]
Circulatiepomp
[6]
Warmwatertemperatuurvoeler (GB072-24K)
[7]
Gasblok
[8]
Maximaalthermostaat rookgasafvoer
[9]
Aanvoertemperatuur NTC
[10] Ontstekingselektrode
[11] Ionisatiepen
[12] Maximaalthermostaat
[13] Ventilator
[14] Ontstekingstrafo
[15] Turbine (GB072-24K)
Product Name – 6720646355 (2021/01)

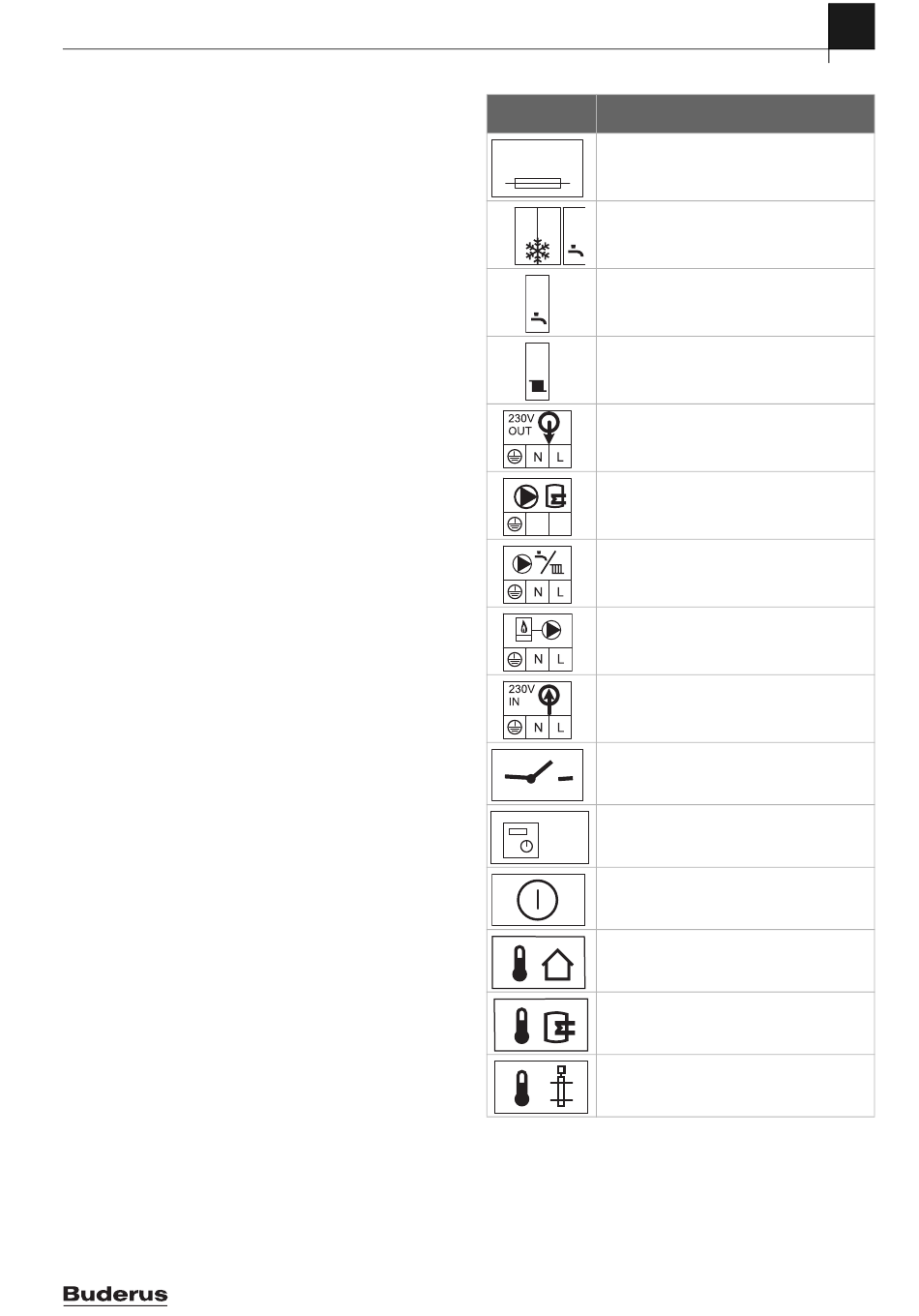

Toestelbeschrijving algemeen
Opschrift/
symbool
Functie
Fuse
Zekering voedingsspanning
5AF
FR
FS
LR
geen functie
LR
geen functie
LR
geen functie
230-V-uitgang voor voeding van externe module
(bijv. SM10, WM10, MM10), via hoofdschakelaar
geschakeld
Aansluiting voor boilerlaadpomp
(230 V, max. 100 W) of externe 3-wegklep (230
N
L
V)
Aansluiting voor sanitaire circulatiepomp
(230 V, max. 100 W)
geen functie
Voedingsspanning 230 V
Aan/uit-kamerthermostaat, potentiaalvrij
Aansluiting voor extern regelsysteem met EMS-
EMS
EMS
BUS-aansturing
Aansluiting voor extern schakelcontact, potenti-
aalvrij, bijv. temperatuurbegrenzer voor vloerver-
warming (bij uitlevering overbrugd).
Aansluiting voor buitentemperatuurvoeler
Aansluiting voor boilertemperatuurvoeler (NTC)
Aansluiting voor externe aanvoertemperatuurvoe-
ler, bijv. collectorvoeler
Tabel 4 Aansluitklemmenstrook voor externe toebehoren
