Installatie
▶ Montageaansluitplaat (toebehoren) met meegeleverd bevestigings-
materiaal monteren.
=
VORLAUF
1
G
2
1
2
3
R
4

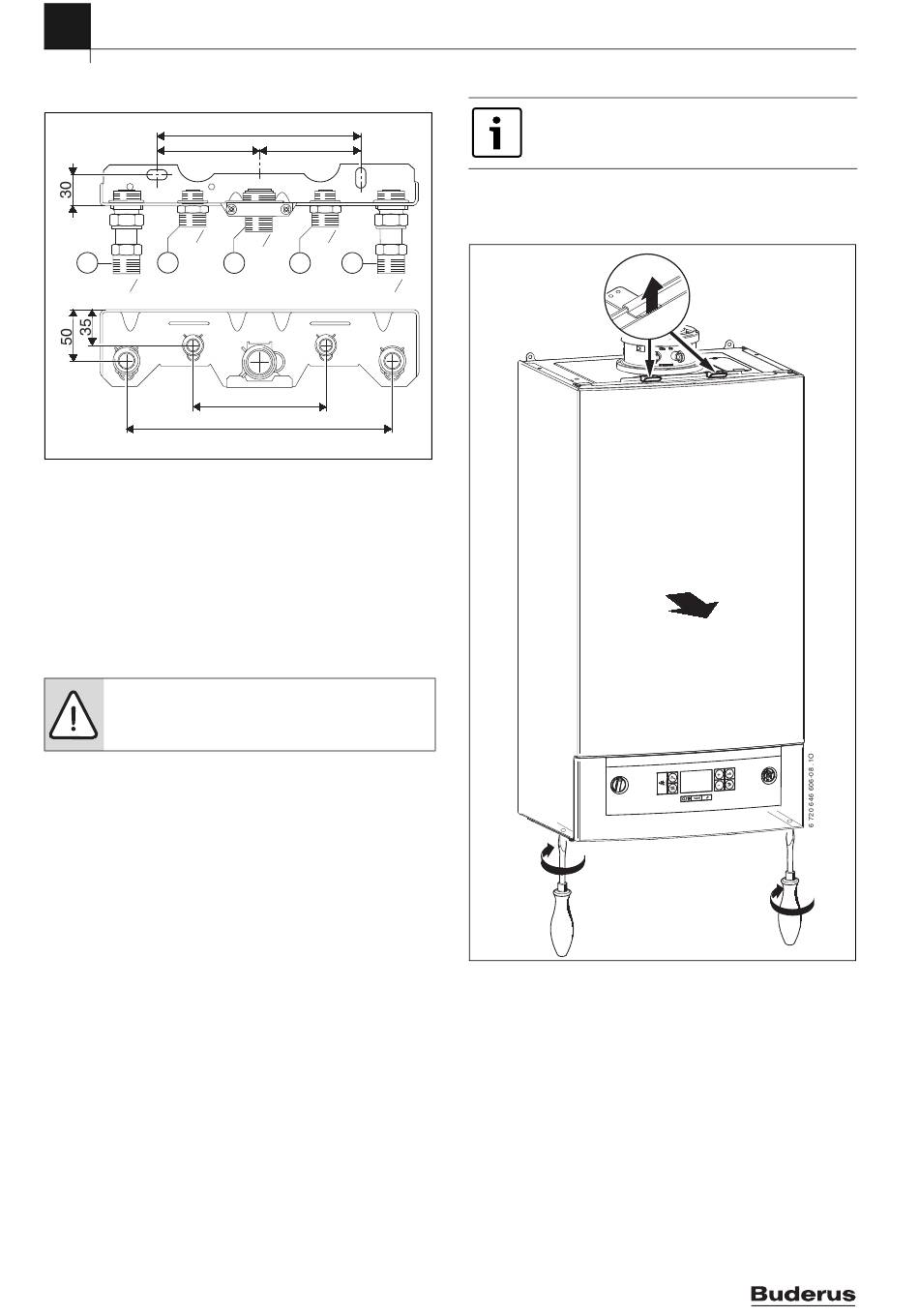

Afb. 10 Voorbeeld: montageaansluitplaat U-MA
[1]
Aanvoerleiding
[2]
Warm water (GB072-24K) / Aanvoer boiler (GB072-24)
[3]
Gas
[4]
Koud water (GB072-24K) / Retour boiler (GB072-24)
[5]
Verwarmingsretourleiding
▶ Leiding voor de gastoevoer bepalen conform de voorschriften.
▶ Voor het vullen en aftappen van de installatie moet door de installa-
teur op het diepste punt een vul- en aftapkraan aangebracht worden.
4.6
Toestel monteren
OPMERKING: Achtergebleven resten in het leidingnet
kunnen de ketel beschadigen.
▶ Spoel de installatie om vuil te verwijderen.
▶ Verwijder de verpakking, let op de aanwijzingen op de verpakking en
let op het bijgeleverde bevestigingsmateriaal.
▶ Op de typeplaat de markering van het land van bestemming en goed-
keuring voor het door het gasbedrijf geleverde soort gas controleren
( pagina 8).
