Condensatieketel voor gas
11
Rookgasmeting
11.1 Schoorsteenvegerbedrijf (bedrijf met constant ver-
warmingsvermogen)
In schoorsteenvegerbedrijf draait de ketel in verwarmingsbedrijf met in-
stelbaar verwarmingsvermogen.
U heeft 15 minuten de tijd, om waarden te meten of in-
stellingen uit te voeren. Daarna schakelt de ketel weer
terug naar normaal bedrijf.
▶ Warmte-afgifte waarborgen door geopende radiatorkranen.
▶ Toets
/
en toets
tegelijkertijd indrukken tot in het display
het symbool
verschijnt.
Het alfanumerieke display toont de aanvoertemperatuur, in de tekst-
regel knippert het actuele verwarmingsvermogen in % van het maxi-
male nominale verwarmingsvermogen warm water (100 %). Na korte
tijd gaat de brander in bedrijf.

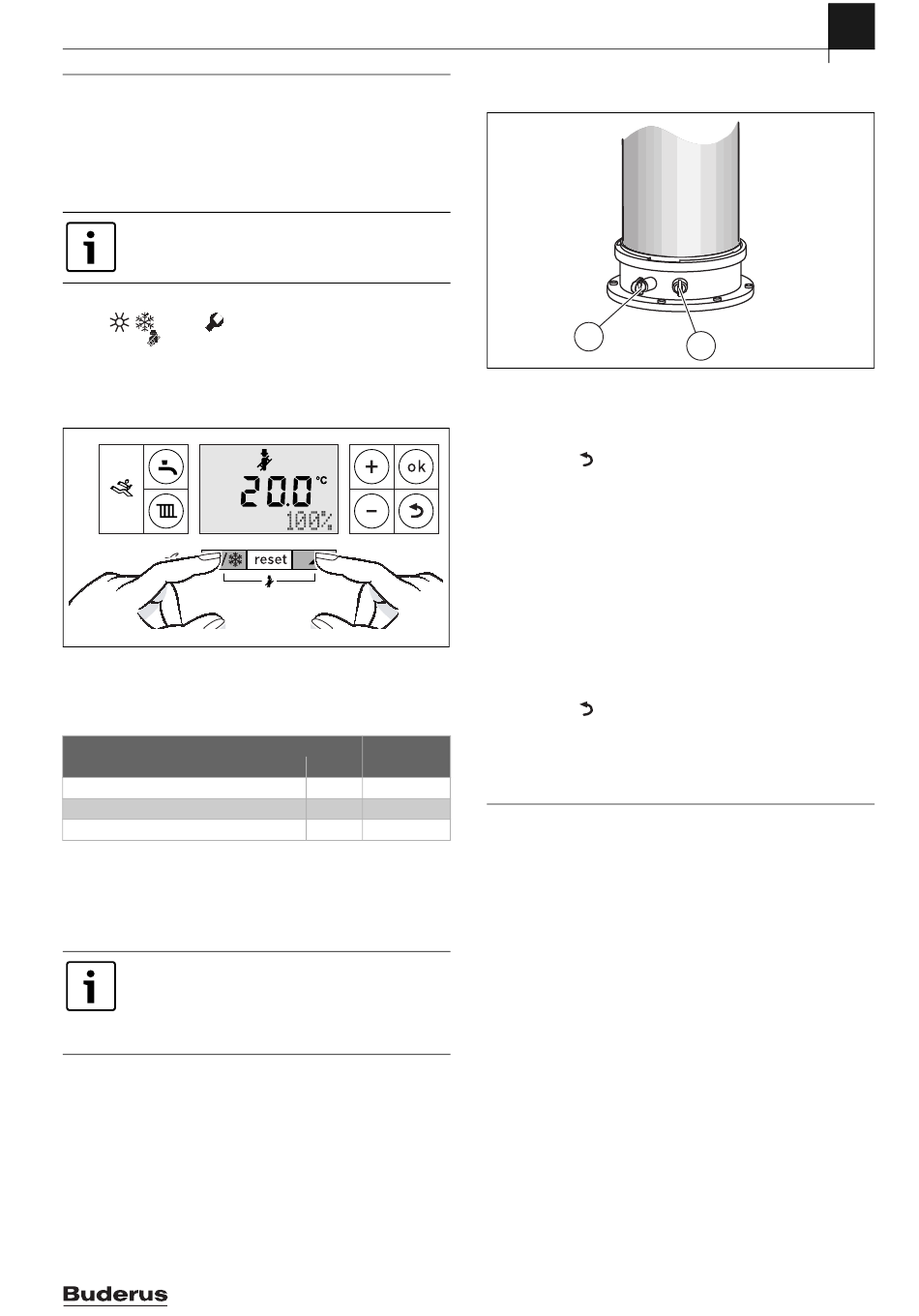

Afb. 38
▶ Toets – of toets + meerdere malen indrukken, om het gewenste ver-
warmingsvermogen in te stellen ( tab. 19).
Iedere wijziging wordt direct van kracht.
Displayweergave in schoorsteenvegerbedrijf
Max. nominale warmtevermogen
Maximale nominale vermogen verwarming
Minimale nominale vermogen
Tabel 19 Procentuele aanwijzing van het nominale warmtevermogen
11.2 Dichtheidstest rookgaskanaal
O
- of CO
-meting van de verbrandingslucht.
2
2
Voor de meting een ringspleetrookgassonde gebruiken.
Met een O
- of CO
-meting van de verbrandingslucht kan
2
2
bij een rookgaskanaal conform C
dichtheid van het rookgaskanaal worden gecontro-
leerd. De O
-waarde mag niet lager worden dan 20,6 %.
2
De CO
-waarde mag niet hoger worden dan 0,2 %.
2
▶ Afsluitplug op de verbrandingsluchtmeetnippel (2) verwijderen
( afb. 39).
▶ Rookgassonde in de nippel schuiven en meetpunt afdichten.
Product Name – 6720646355 (2021/01)
6 720 619 605-16.1O
Aardgas Vloeibaar gas
100 %
100 %
75 %
76 %
23 %
25 %
, C
, C
en C
de
13
33
43
93
▶ In schoorsteenvegerbedrijf het maximale nominale vermogen in-
stellen.
1
Afb. 39
[1]
Rookgasmeetnippel
[2]
Verbrandingsluchtmeetnippel
▶ Meet de O
- en CO
-waarde.
2
2
▶ Druk de toets
in.
De verwarmingsketel gaat weer in normaal bedrijf.
▶ Rookgassonde verwijderen.
▶ Monteer de sluitdop weer.
11.3 CO-meting in rookgas
Voor de meting een meergatsrookgassonde gebruiken.
▶ Afsluitplug op rookgasmeetpunt [1] verwijderen ( afb. 39).
▶ Rookgassonde tot aan de aanslag in de nippel schuiven en meetpunt
afdichten.
▶ In schoorsteenvegerbedrijf het maximale nominale vermogen in-
stellen.
▶ CO-waarden meten (max. 100 mg/kWh).
▶ Druk de toets
in.
De verwarmingsketel gaat weer in normaal bedrijf.
▶ Rookgassonde verwijderen.
▶ Afsluitplug weer monteren.
12
Milieubescherming/afval
Milieubescherming is een ondernemingsprincipe van Buderus.
Kwaliteit van de producten, rendabiliteit en milieubescherming zijn voor
ons doelen van gelijke rang. Wetten en voorschriften ten aanzien van de
milieubescherming worden strikt gerespecteerd.
Ter bescherming van het milieu passen wij met inachtneming van econo-
mische gezichtspunten de best mogelijke techniek en materialen toe.
Verpakking
Bij de verpakking nemen wij deel aan de nationale verwerkingssyste-
men, die een optimale recycling waarborgen.
Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en herbruik-
baar.
Oude ketel
Oude ketels bevatten waardevolle stoffen, die hergebruikt kunnen wor-
den.
De modules kunnen eenvoudig worden gescheiden en de kunststoffen
zijn gemarkeerd. Daardoor kunnen de verschillende modules worden
gesorteerd, gerecycled of als afval worden afgevoerd.
