Condensatieketel voor gas
5
Elektrische aansluiting
5.3
Toestellen met aansluitkabel en netstekker aanslui-
ten
▶ Netstekker in een geaarde wandcontactdoos steken (buiten zone 1
en 2)
-of-
▶ Wanneer het toestel in zone 1 of 2 wordt aangesloten of bij onvol-
doende kabellengte, kabel verlengen.
▶ Elektrische aansluiting via scheidingsinrichting met min. 3 mm con-
tactafstand over alle polen uitvoeren (bijv. zekeringen, LS-schake-
laar).
▶ In het zone 1 de kabel verticaal naar boven toe leggen.
5.4
Regelsystemen
De ketel kan met de volgende Buderus regelsystemen worden gebruikt.
• Bedieningseenheid Logamatic RC-serie
• Regelsysteem Logamatic 4000
5.5
Toebehoren aansluiten

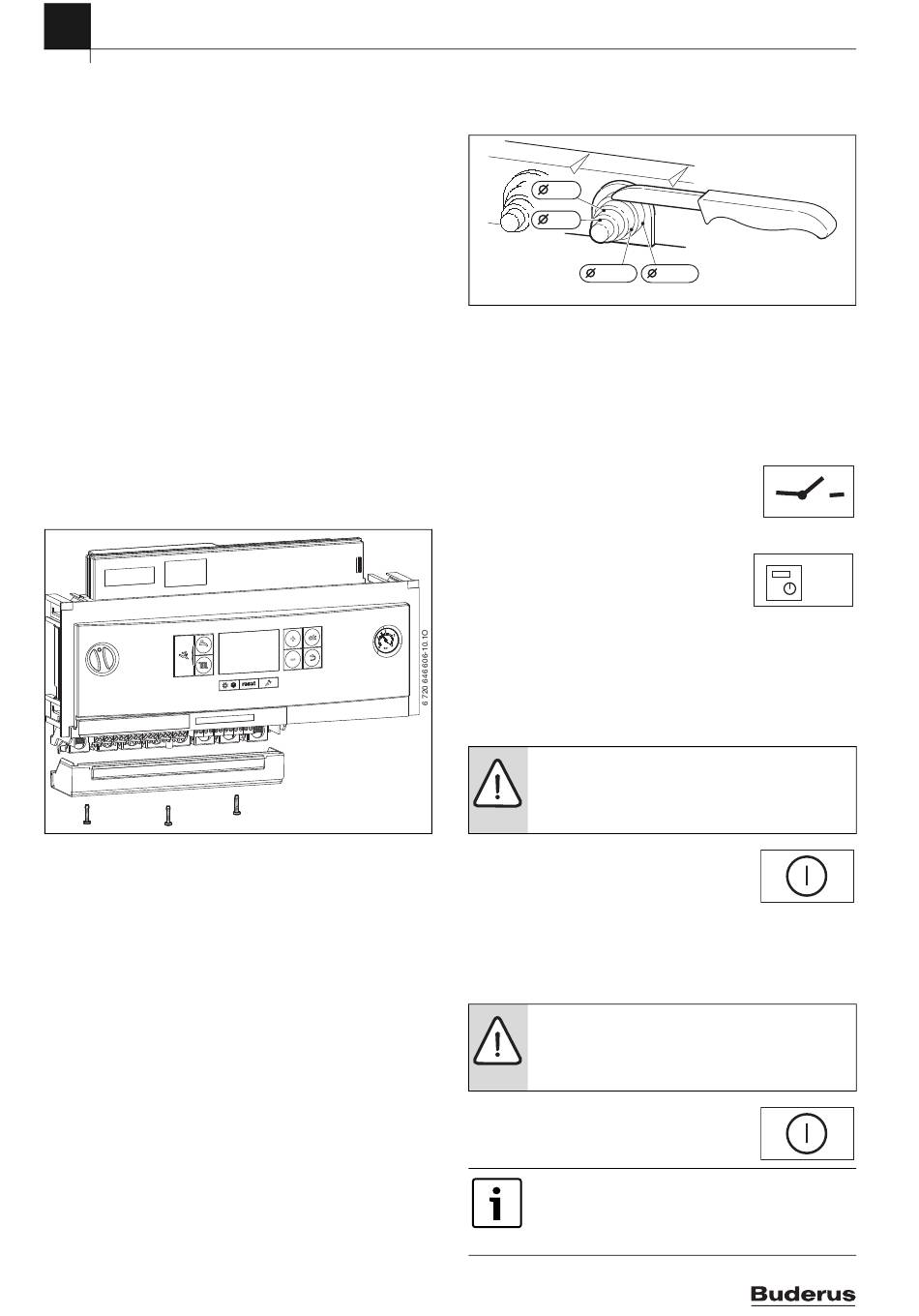

Afdekking van de aansluitklemmen wegnemen
De aansluitingen voor externe toebehoren zijn onder één afdekking ver-
zameld. De klemmenstroken zijn met kleur en mechanisch gecodeerd.
▶ De 3 schroeven op de afdekking verwijderen en de afdekking naar be-
neden toe wegnemen.
Afb. 17
24
Spatwaterbescherming
▶ Voor de spatwaterdichtheid (IP) altijd de trekontlasting overeenkom-
stig de diameter van de kabel afsnijden.
8-9
5-7
10-12
Afb. 18
▶ Kabel door de trekontlasting leiden en overeenkomstig aansluiten.
▶ Kabel met trekontlasting en beveiligingen vastzetten.
5.5.1 Aan-/uit-kamerthermostaat (potentiaalvrij) aansluiten
De aan-/uit-kamerthermostaten zijn in bepaalde landen (b.v. Duitsland,
Oostenrijk) niet toegestaan. Neem de specifieke nationale bepalingen in
acht.
▶ Aan-/uit-kamerthermostaat op de met dit symbool
gemarkeerde klemmen aansluiten.
5.5.2 Bedieningseenheid Logamatic RC35 (ex-
tern) of regelsysteem Logamatic 4000 aansluiten
▶ Logamatic op de met dit symbool gemarkeerde
klemmen aansluiten.
5.5.3 Temperatuurbewaking AT90 van aanvoer van een vloerver-
warming aansluiten
Bij verwarmingsinstallaties met alleen vloerverwarming en directe hy-
draulische aansluiting op het apparaat.
Bij het activeren van de temperatuurbewaking worden verwarmings- en
tapwaterbedrijf onderbroken.
OPMERKING: Serieschakeling!
▶ Wanneer meerdere externe veiligheidsinrichtingen
zoals bijv. AT90 en condensaatpomp worden aange-
sloten dan moeten deze in serie geschakeld worden.
▶ Brug op de met dit symbool gemarkeerde klem-
men verwijderen.
▶ Temperatuurbewaking aansluiten
5.5.4 Condensaatpomp of neutralisatiebox aansluiten
Bij storing in de condensaatafvoer worden verwarmings- en warmwater-
bedrijf onderbroken.
OPMERKING: Serieschakeling!
▶ Wanneer meerdere externe veiligheidsinrichtingen
zoals bijv. AT90 en condensaatpomp worden aange-
sloten dan moeten deze in serie geschakeld worden.
▶ Brug op de met dit symbool gemarkeerde klem-
men verwijderen.
▶ Contact voor branderafschakeling aansluiten.
Op het verwarmingstoestel mag alleen het contact voor
de branderuitschakeling worden aangesloten.
▶ 230 V AC aansluiting van de condensaatpomp bouw-
zijdig uitvoeren.
Product Name – 6720646355 (2021/01)
