Condensatieketel voor gas
4
Installatie
• Het is niet toegestaan het water te behandelen b.v. met pH-verhogen-
de/ verlagende middelen (chemische toevoegmiddelen).
▶ Verwarmingsinstallatie voor het vullen grondig spoelen.
Sanitair drinkwater (aanvoer warmwatervoeding)
Gebruik als vul- en bijvulwater uitsluitend onbehandeld leidingwater.
Grondwater is niet toegestaan.
18
4.3
Grootte van het expansievat controleren

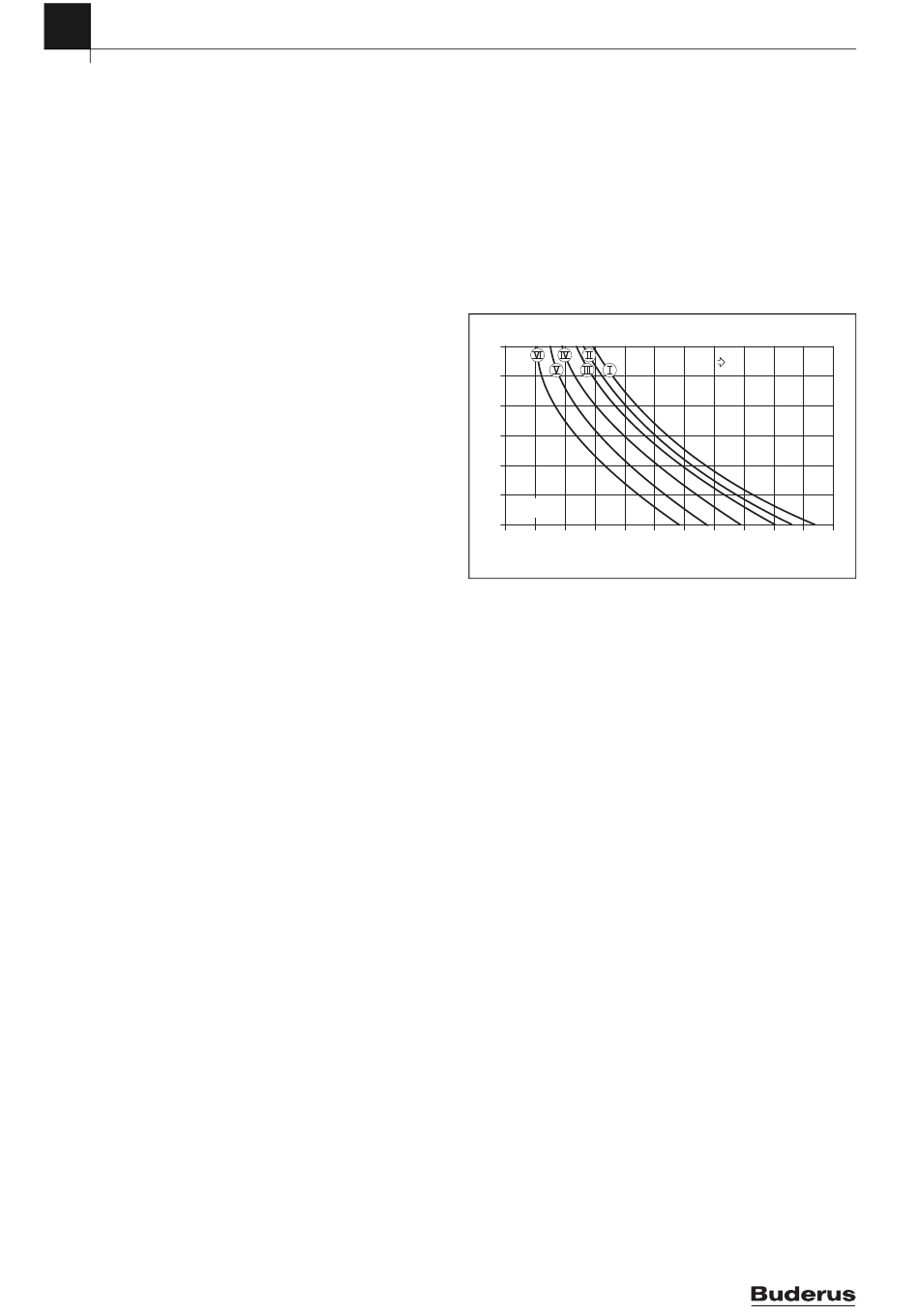

Met het volgende diagram kan worden ingeschat, of het ingebouwde ex-
pansievat volstaat, of dat een extra expansievat nodig is (niet voor vloer-
verwarming).
Voor de weergegeven karakteristieken is rekening gehouden met de vol-
gende belangrijke gegevens:
• 1 % wateraanvoer in het expansievat of 20 % van het nominaal volume
in het expansievat.
• Werkdrukverschil van het veiligheidsventiel 0,5 bar.
• Inlaatdruk van het expansievat komt overeen met de statische instal-
latiehoogte via de ketel.
• Maximale bedrijfsdruk: 3 bar
T
/ °C
V
90
80
70
60
50
40
A
30
0
50 100 150 200
6 720 610 889-30.2O
Afb. 8
[I]
Voordruk 0,2 bar
[II]
Voordruk 0,5 bar
[III]
Inlaatdruk 0,75 bar (basisinstelling)
[IV]
Voordruk 1,0 bar
[V]
Voordruk 1,2 bar
[VI]
Voordruk 1,3 bar
A
Werkgebied van het expansievat
B
Extra expansievat nodig
T
Aanvoertemperatuur
V
V
Inhoud installatie in liter
A
▶ In het grensbereik: bepaal de nauwkeurige vatgrootte volgens
NBN EN 12828.
▶ Als het snijpunt rechts naast de curve ligt: extra expansievat installe-
ren.
Product Name – 6720646355 (2021/01)
B
250 300 350 400 450 500 550
V
A
/ l
