NEDERLANDS

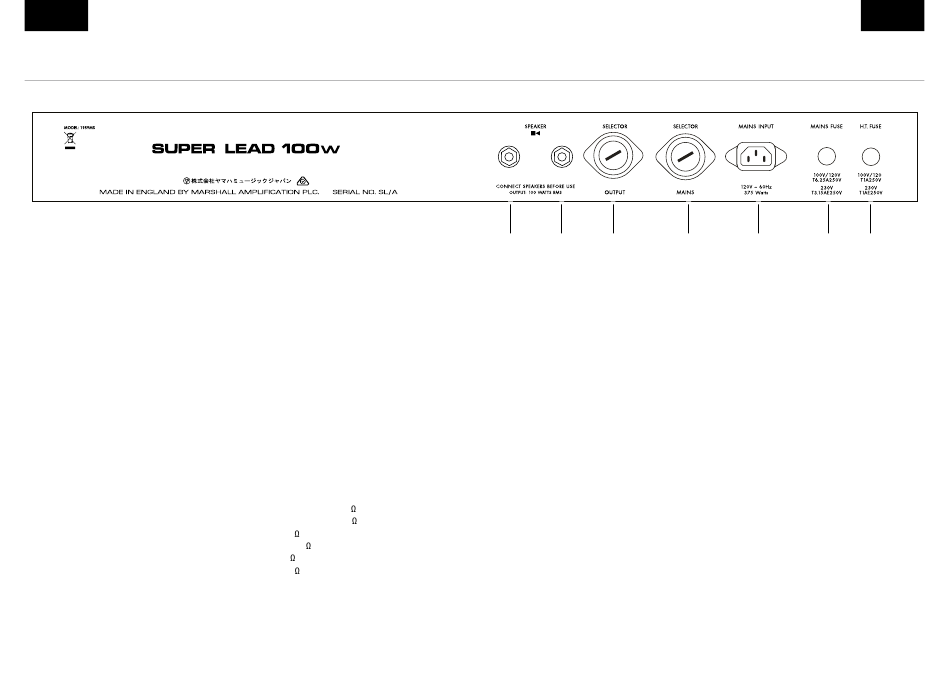

ACHTERPANEEL
1 EN 2. LUIDSPREKERUITGANGEN
Sluit hier één of twee luidsprekerkasten aan met
behulp van 1/4" jack luidsprekerkabels.
Opgelet: Zorg er altijd voor dat de keuzeschakelaar
voor de uitgangsimpedantie is ingesteld op de
juiste impedantie voor de belasting van je opstelling
(luidsprekerkasten). Gebruik deze versterker nooit
zonder luidspreker of belasting.
42
3. KEUZESCHAKELAAR VOOR
UITGANGSIMPEDANTIE
Deze keuzeschakelaar zorgt ervoor dat de
uitgang van de versterker overeenkomt met de
belastingsimpedantie. Zorg ervoor dat de versterker
volledig is uitgeschakeld voordat je aan de
keuzeschakelaar draait.
De impedantie die op de versterker is geselecteerd,
moet overeenkomen met de totale impedantie van de
gebruikte luidsprekerkast(en).
Normale kastopstellingen:
• Als de versterker op één 16 -kast is aangesloten,
moet de keuzeschakelaar op 16 worden gezet.
• Als twee 16 -kasten worden aangesloten, moet
de schakelaar op 8 staan.
• Als twee 8 -kasten worden aangesloten, moet de
schakelaar op 4 staan.
Waarschuwing: De versterker kan worden
beschadigd als deze aanwijzingen niet worden
gevolgd.
1
2
3
4
4. NETSPANNINGSKEUZESCHAKELAAR
Zorgt ervoor dat de spanning van de nettransformator
van de versterker overeenkomt met de netspanning.
De netspanningskeuzeschakelaar moet op de spanning
van het lichtnet worden ingesteld. De versterker
moet volledig uitgeschakeld zijn voordat je de
keuzeschakelaar omzet.
Waarschuwing: Raadpleeg een gekwalificeerde
technicus voordat je de netschakelaar aanpast.
NEDERLANDS
5
6
7
5. STROOMAANSLUITING
Hierop wordt het meegeleverde netsnoer aangesloten.
6. NETZEKERING
De juiste waarde van de netzekering staat vermeld op
het achterpaneel.
7. HT-ZEKERING
De juiste waarde van de HT-zekering staat vermeld op
het achterpaneel.
43
