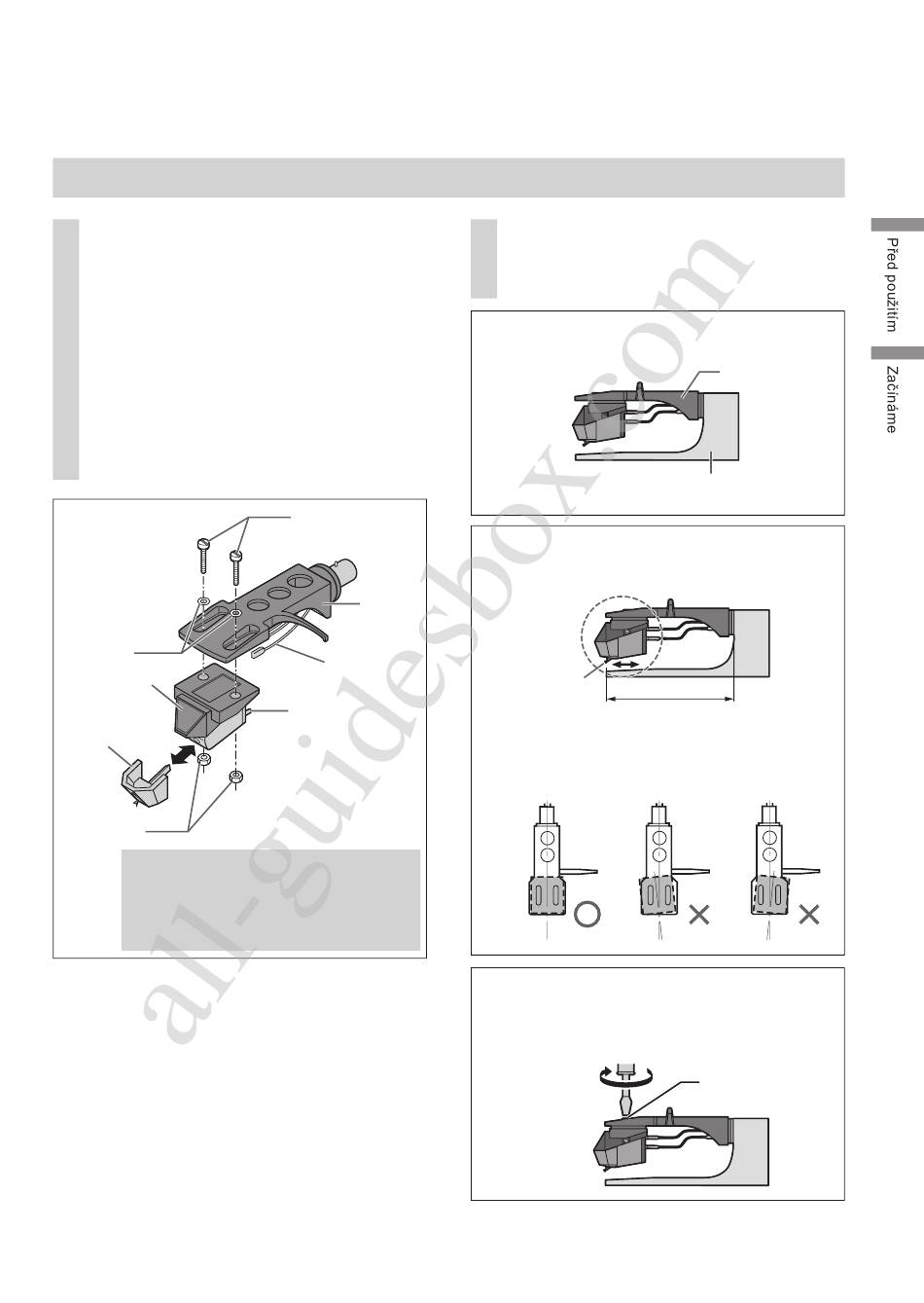

Sestavení gramofonu
1
Opatrně nasaďte přenosku
(koupenou).
Pro správné nasazení přenosky na hlavici
raménka postupujte dle pokynů dokumentace k
přenosce a zlehka šroubky utáhněte.
Jsou-li upevňovací šrouby přiloženy k
přenosce, použijte je.
K přehrávání krátkohrající desek formátu SP
použijte přenosku určenou pro desek formátu
SP.
Použijte běžně dostupný plochý mini
šroubovák (4 mm).
(Příklad)
Podložky
Přenoska
Snímací hrot
přenosky
Matice
(Propojovací kablík)
Červený
Zelený
Bílý
Modrý
All manuals and user guides at all-guidesbox.com
Nasazení přenosky
Šroubky pro
uchycení přenosky
Hlavice
raménka
Propojovací
kablík
Koncovka
přenosky
(Koncovka)
Pravý kanál + (Červená)
Pravý kanál - (Zelená)
Levý kanál +
(Bílá)
Levý kanál -
(Modrá)
2
Nastavte přesah raménka.
Použijte přiloženou kalibrační šablonu přesahu
raménka.
Kalibrační šablonu přesahu raménka nasaďte
na hlavici raménka.
Posouváním přenosky zarovnejte špičku hrotu s
okrajem kalibrační šablony přesahu raménka.
Špička
hrotu
Při pohledu shora a ze strany by přenoska
měla být zarovnána paralelně s hlavicí
raménka (na obrázku je pohled shora).
Utáhněte šroub přenosky.
Dávejte pozor, aby přenoska nevyklouzla ze
svého místa.
Přesah raménka lze nastavit optimálně.
Hlavice raménka
Kalibrační šablona přesahu
raménka
52 mm
Šroubky pro uchycení
přenosky
(231)
Český
11
