Assemblage de l'appareil
1
Fixez une cellule de lecture
(achetée en magasin)
provisoirement.
Suivez les instructions de la cellule de
lecture pour la fixer correctement à la
coquille porte-cellule et serrez doucement
les vis.
Si les vis de fixation sont incluses dans la
cellule de lecture, utilisez-les.
Lors de la lecture de 45 tours SP, utilisez
une cellule de lecture pour les 45 tours
SP.
Utilisez un mini tournevis plat (4 mm)
disponible dans le commerce.
(Exemple)
Rondelles
Cellule de
lecture
Pointe de
lecture
Écrous
jonction)
All manuals and user guides at all-guidesbox.com

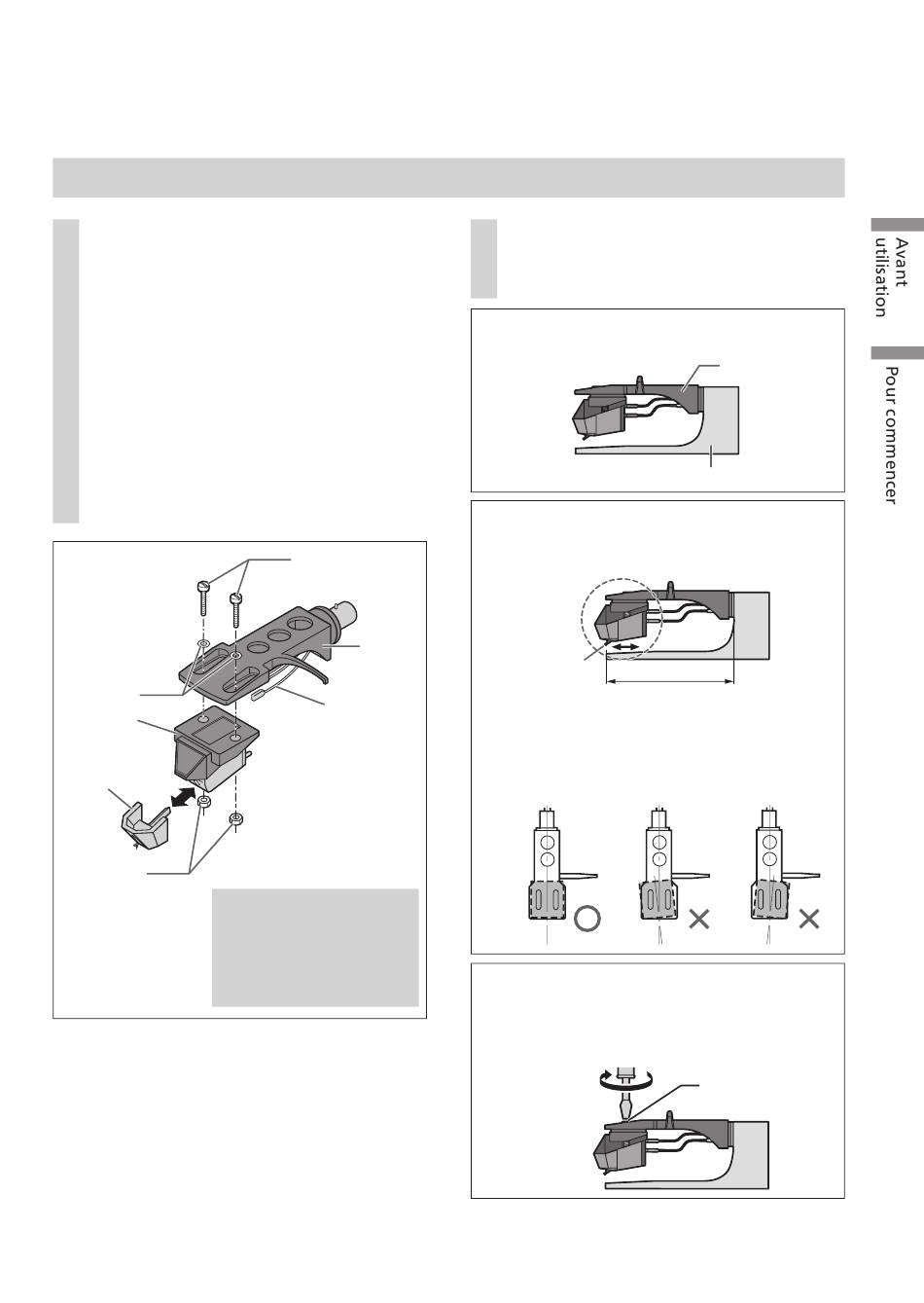

Fixation de la cellule de lecture
Vis pour la cellule
de lecture
Coquille
porte-
cellule
Fil de
jonction
Borne
(Fil de
(Borne)
Rouge
R+
(Rouge)
Vert
R-
(Vert)
Blanc
L+
(Blanc)
L-
(Bleu)
Bleu
2
Ajustez le porte-à-faux.
Utilisez le gabarit de surplomb inclus.
Placez le gabarit de surplomb sur la
coquille porte-cellule.
Déplacez la cellule de lecture pour aligner
le bout de la pointe de lecture avec
l'extrémité du gabarit.
Bout de la
pointe de
lecture
La cellule de lecture doit être parallèle
à la coquille porte-cellule, vue de
dessus et de côté (l'illustration est une
vue de dessus).
Serrez la vis pour la cellule de lecture.
Faites attention de ne pas laisser la
cellule de lecture glisser hors de son
emplacement.
Le porte-à-faux peut être réglé de façon
optimale.
Coquille porte-
cellule
Gabarit de surplomb
52 mm
Vis pour la cellule
de lecture
(55)
