Met deze notering kunnen de functies systematisch worden geordend, bijv.
hoofdgroep = etage, middengroep = module "verlichting", subgroep =
functies.
Voorbeeld: een sensor "A" zendt het commando "Licht inschakelen" aan
het groepsadres 1/0/1. Alle actoren met het groepsadres 1/0/1 worden
ingeschakeld.
Sensoren en actoren kunnen meerdere groepsadressen hebben. Elke actie kan
aan een lijst van maximaal 10 groepsadressen worden gezonden. De door de
fieldbus gebruikte groepsadressen worden via het ETS-tool geprogrammeerd.
Configuratie
U configureert de functie Externe sturing in de Configurator, menu TEL
Configuratie > Systeem > Externe sturing.

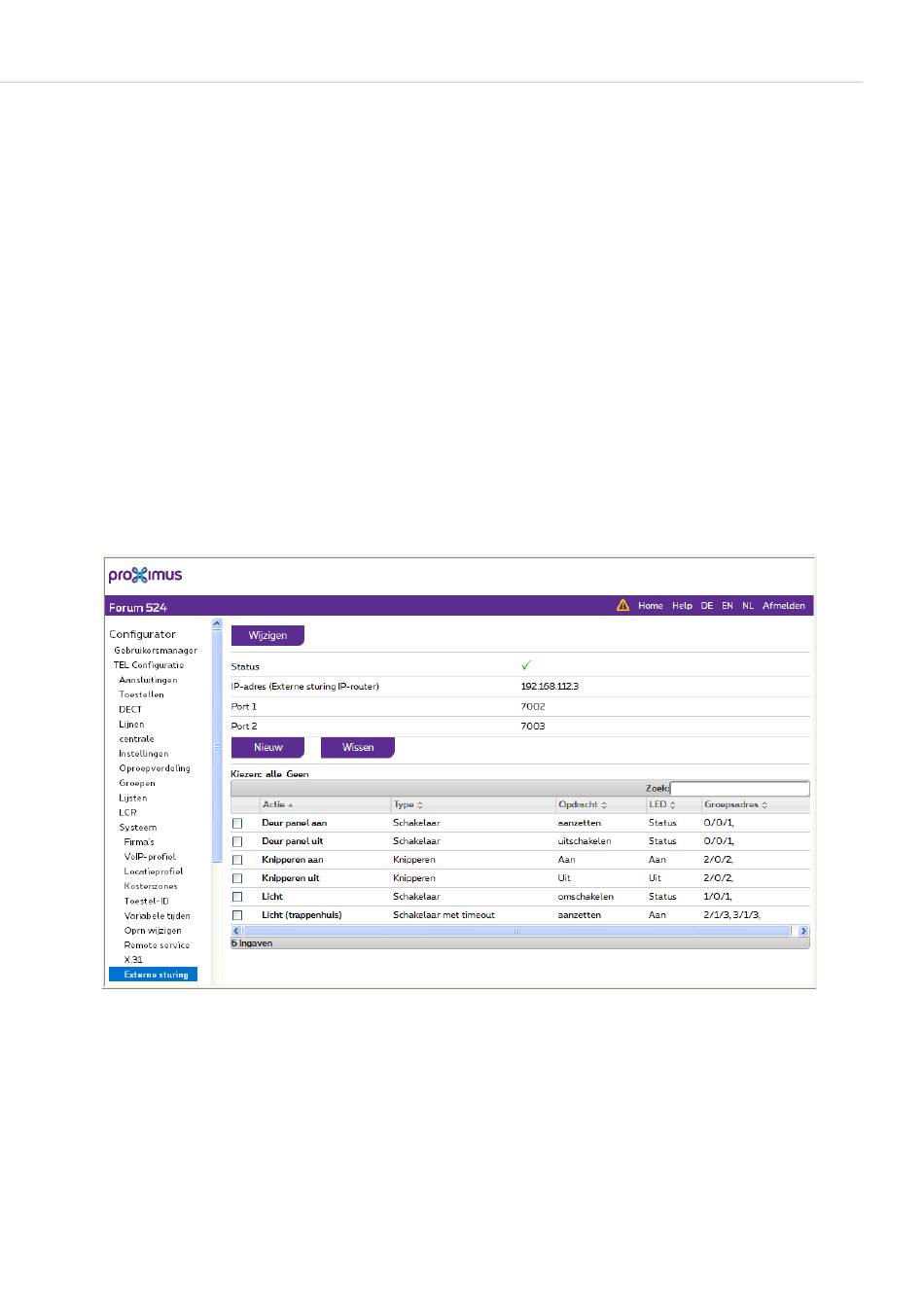

Statuspagina Externe sturingExterne sturing
Op de statuspagina worden de volgende gegevens weergegeven:
●
actuele configuratie van de IP-router voor het schakelen op afstand.
●
actuele status van de verbinding tussen het communicatiesysteem
Forum 523/524 en de IP-router voor de externe sturing:
– Een vinkje toont dat de verbinding opgebouwd is.
Toepassingsinterfaces
Externe sturing
215
