Wandmontage
Wandmontage
Zoek een geschikt plek voor de installatie, houd daarbij rekening met de
instructies bij Montageplek vanaf pagina 34. De Forum 523/524 wordt met

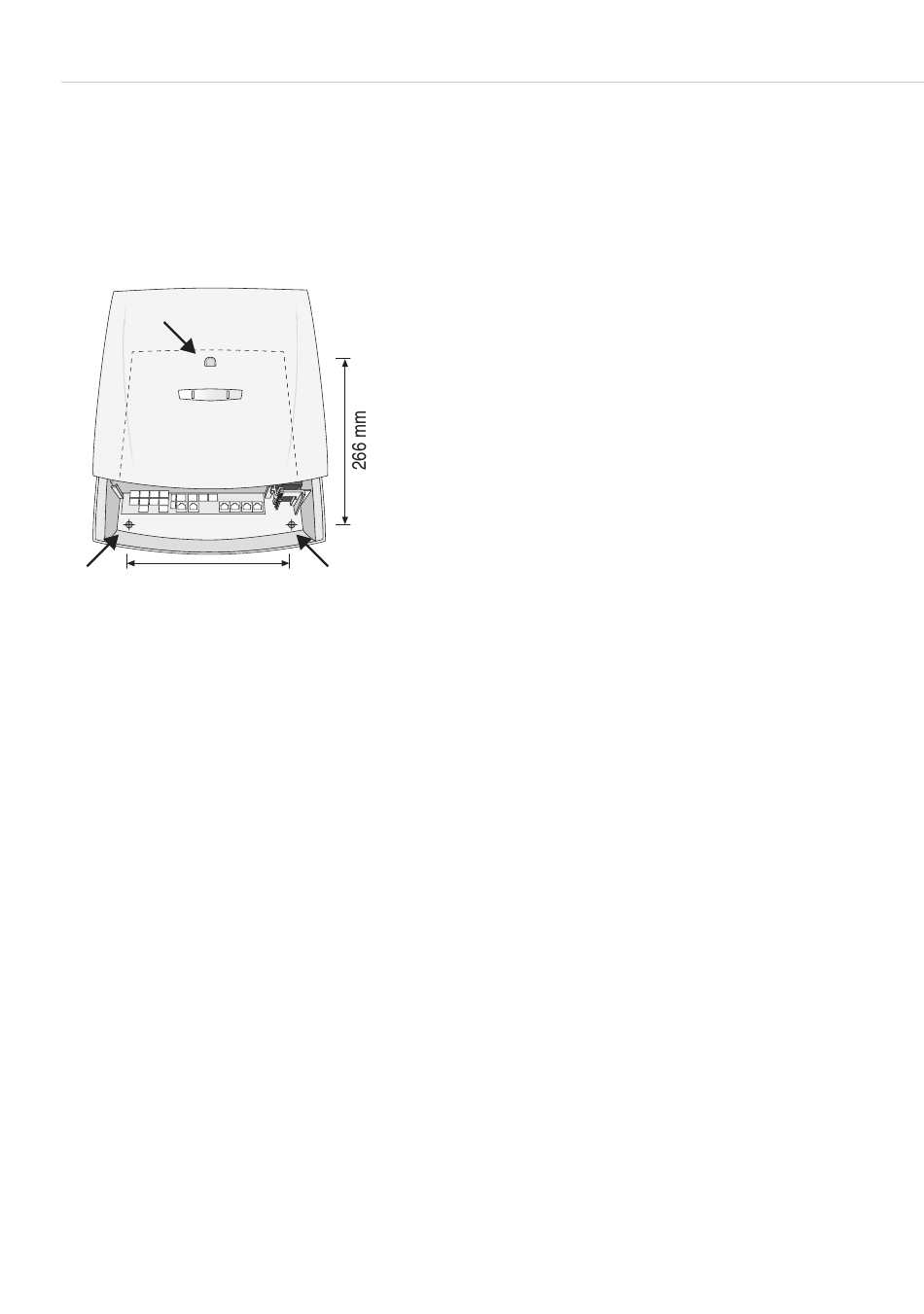

3 schroeven aan de wand bevestigd aan de hand van dit schema:
Ophangen achterzijde van het toestel
A
B
B
290 mm
Openingen voor bevestigingsschroeven
Bevestigingsschema
Om de schroeven op de bevestigingspunten B erin te schroeven haalt u het
deksel van de Forum 523/524 af en zet u de schroeven in de daarvoor
bestemde gaten. De schroef op bevestigingspunt A dient voor het inhangen
van de Forum 523/524; daarom moet die tot op 3 mm afstand van de muur
worden ingedraaid.
Toewijzing van de interfaces,
afsluiting, kabellengte
S
-aansluitingen
0
Alle S
-aansluitingen kunnen extern (dat wil zeggen op ISDN-NT-kastjes)
0
worden gebruikt. De S
2-aansluiting en alle S
-aansluitingen op extra geïn-
0
0
stalleerde interfacekaarten kunnen boven intern worden aangesloten. Gelijk-
tijdig gebruik van een S
-aansluiting als interne en externe aansluiting is niet
0
mogelijk.
46
Installatie
