Montage van het
communicatiesysteem
Forum 524 Rack
De Forum 523/524 is ook verkrijgbaar als rack-versie voor montage in 19"-
schakelkasten.
[1] [2]
[3] [4]
[5] [6]
[7] [8]
SLOT 2
SLOT 1

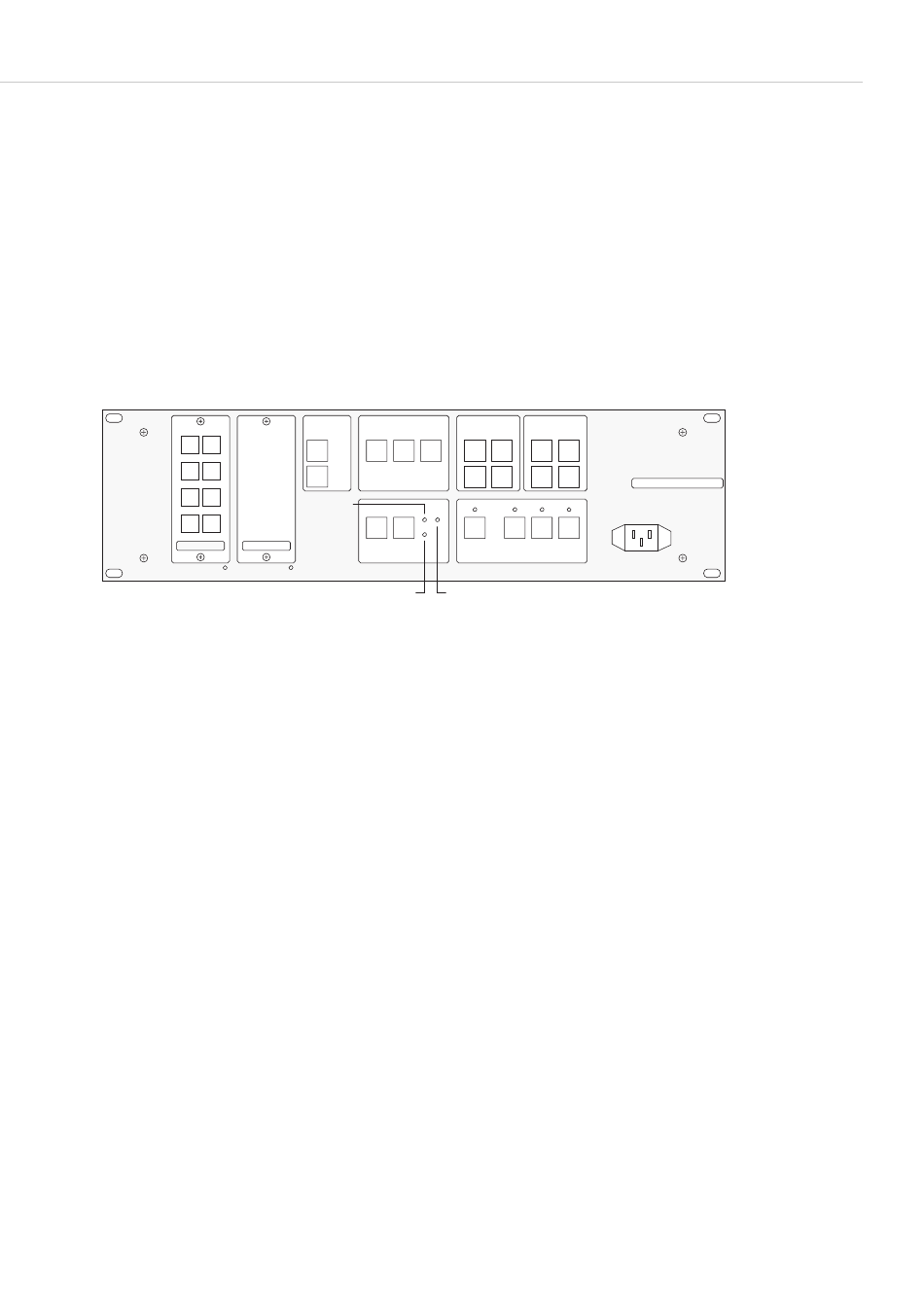

Behuizing en aansluitingen Forum 524 Rack
Veiligheidsinstructies
Let op!
Alvorens het apparaat te openen stekker lostrekken!
Voor de telecommunicatie-installatie Forum 524 Rack gelden de Veiligheids-
instructies vanaf pagina 31. De installatie, het openen van het toestel en het
vervangen van interfacekaarten of modules mogen alleen door gekwalifi-
ceerd servicepersoneel worden verricht.
De telecommunicatie-installatie is alleen geschikt voor inbouw in geaarde
schakelkasten of behuizingen. De kabels die op het communicatiesysteem zijn
aangesloten, mogen niet buiten gebouwen worden gelegd. De aansluiting van
a/b en U
-kabels buiten gebouwen is toegestaan, als er intern geen S
pn
toestellen worden aangesloten.
Gebruik voor het aansluiten van de Forum 524 Rack op een lokaal netwerk
(LAN, Local Area Network) een afgeschermde Ethernet-kabel (STP-kabel,
Shielded Twisted Pair-kabel).
Montage van het communicatiesysteem Forum 524 Rack
S0
UPN
ANALOG
[1]
[1]
[2]
[3]
[1]
[2]
[3]
Bedrijfs-
LED
ACTOR COM
WAN
Basisinstelling
Power-LED
Veiligheidsinstructies
ANALOG
[2]
[5]
[6]
[4]
[7]
[8]
LAN
LAN LAN
-
