Op de hoofdmodule van de Forum 523/524 bevindt zich een interne
Ethernet-switch met meerdere poorten. Deze switch is verbonden met de
aansluitingen LAN1, LAN2, LAN3 en slot 2. De CPU biedt intern twee
gescheiden Ethernet-interfaces. Een van deze interfaces is verbonden met de
LAN-aansluitingen, de andere met de WAN-aansluiting.
ESC
OK
ABC
1
2
ABC
3
DEF
C
4
GHI
5
JKL
6
MNO
9
7
PQRS
8
TUV
WXYZ
–
+
*
0
#
switch
WAN
LAN1

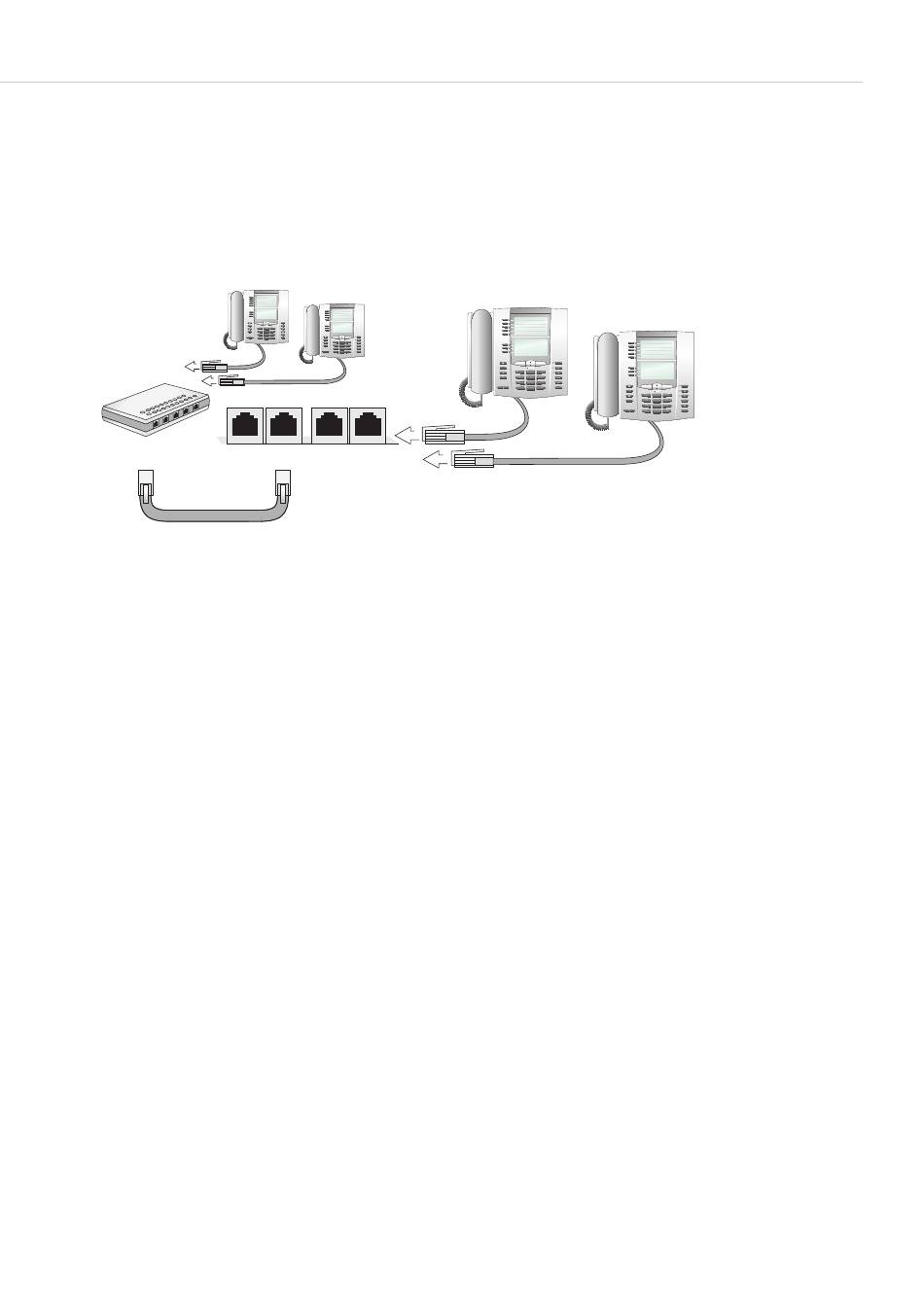

Plaats van de LAN-aansluitingen (interne switch is niet afgebeeld)
Op de hoofdmodule bevinden zich de volgende Ethernet-aansluitingen:
●
WAN: deze aansluiting is alleen bestemd voor het aansluiten van een DSL-
modem of voor de verbinding met een externe internet-router.
●
LAN1: gebruiken bij voorkeur deze aansluiting voor de verbinding met uw
bedrijfsnetwerk.
●
LAN2 en LAN3: gebruik deze LAN-aansluitingen bij voorkeur voor het
aansluiten van VoIP-systeemtelefoons.
Tip:
gebruik voor de tijdelijke aansluitingen van een service-pc naar
keuze een van de aansluitingen LAN1, LAN2 of LAN3.
Aansluiting WAN
Op de Forum 523/524 kan zowel een extern DSL-modem als een internet-
router worden aangesloten. De veilige en van het LAN gescheiden verbinding
met het internet loopt via de WAN-aansluiting. De omschakeling van over-
drachtssnelheid en modus wordt automatisch uitgevoerd ("auto-sensing-
functie"). Bovendien wordt er een automatische omschakeling uitgevoerd
voor verbindingen, die een gekruiste aansluitkabel nodig hebben.
Sluit de Ethernet-uitgang van het DSL-modem aan op de WAN-aansluiting
van de Forum 523/524. De Forum 523/524 stuurt het DSL-modem dan met
behulp van het PPPoE-protocol.
Installatie
Toewijzing van de interfaces, afsluiting, kabellengte
i
ESC
OK
i
R
ABC
1
2
ABC
3
DEF
4
6
C
GHI
5
JKL
MNO
7
PQRS
8
TUV
9
WXYZ
–
+
*
0
#
R
LAN2 LAN3
IP-systeemtelefoon
IP-systeemtelefoon
i
ESC
OK
ABC
1
2
ABC
3
DEF
C
4
GHI
5
JKL
6
MNO
7
9
PQRS
8
TUV
WXYZ
–
+
R
*
0
#
ABC
C
–
+
ESC
OK
i
1
2
ABC
3
DEF
4
GHI
5
JKL
6
MNO
7
PQRS
8
9
WXYZ
TUV
R
*
0
#
55
