7 Richtlijnen met betrekking tot mogelijke toepassingen
Instelling
Externe kamerthermostaat voor
de primaire zone:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Voordelen
▪ Efficiëntie. Vloerverwarming levert de beste prestaties met het
warmtepompsysteem.
▪ Comfort. De combinatie van twee types van warmteafgevers
biedt
het
uitstekende
de vloerverwarming.
7.2.2
Meerdere kamers – Eén AWT-zone
Als alleen 1 aanvoerwatertemperatuurzone nodig is, omdat de
gewenste
aanvoerwatertemperatuur
dezelfde is, hebt u GEEN mengklepstation nodig (economisch).
Voorbeeld: Als het warmtepompsysteem gebruikt wordt om 1 vloer
te verwarmen, waarbij alle kamers dezelfde warmteafgevers
hebben.
Vloerverwarming of radiatoren –
Thermostaatkranen
Als u de kamers met vloerverwarming of radiatoren verwarmt, wordt
de temperatuur van de primaire kamer meestal via een thermostaat
geregeld (dit kan de gebruikersinterface zijn of een externe
kamerthermostaat), terwijl de temperatuur in de andere kamers via
thermostaatkranen geregeld wordt: deze openen of sluiten zich in
functie van de kamertemperatuur.

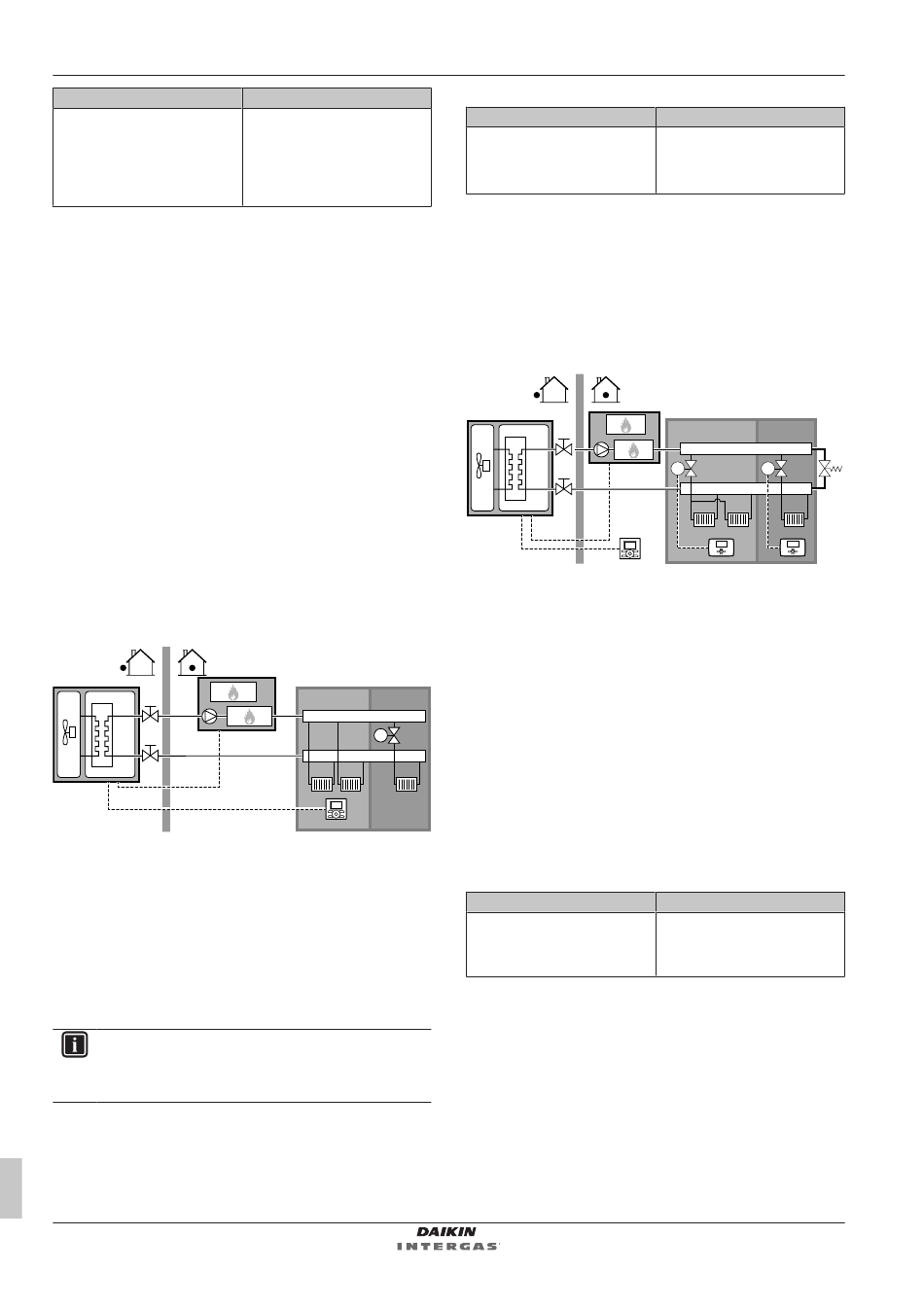

Opstelling
A
Aanvoerwatertemperatuur primaire zone
B
Kamer 1
C
Kamer 2
a
Gebruikersinterface
▪ De buitenunit is in serie verbonden met de gasboiler.
▪ De vloerverwarming van de primaire kamer is rechtstreeks op de
gasboiler aangesloten.
▪ De kamertemperatuur van de primaire kamer wordt geregeld door
de gebruikersinterface die als thermostaat gebruikt wordt.
▪ Een thermostaatkraan is voor de vloerverwarming in elk van de
andere kamers geplaatst.
INFORMATIE
Pas op met situaties waar de primaire kamer door een
andere
verwarmingsbron
Voorbeeld: open haarden.
Uitgebreide handleiding voor de installateur
20
Waarde
1 (Thermo AAN/UIT): Als de
gebruikte externe
kamerthermostaat of
warmtepompconvector enkel een
thermo AAN/UIT-staat kan
sturen.
verwarmingscomfort
van
van
alle
warmteafgevers
A
B
C
T
a
verwarmd
kan
worden.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Voordelen
▪ Economisch.
U
hebt
kamerthermostaat nodig.
▪ Gemakkelijk. Zelfde installatie als voor 1 kamer, maar met
thermostaatkranen.
Vloerverwarming of radiatoren – Meerdere externe
kamerthermostaten
Opstelling
A
Aanvoerwatertemperatuur primaire zone
B
Kamer 1
C
Kamer 2
a
Gebruikersinterface
b
Externe kamerthermostaat
c
Omloopklep
▪ Voor elke kamer wordt een (ter plaatse te voorzien) afsluiter
geplaatst om geen toevoer van aanvoerwater te hebben wanneer
er geen verwarming gevraagd wordt.
▪ Er moet een omloopklep geplaatst worden om het water opnieuw
te laten circuleren wanneer alle afsluiters gesloten zijn. Om ervoor
te zorgen dat de unit betrouwbaar blijft werken, moet deze met
een minimum waterdebiet worden gevoed zoals beschreven in
tabel "Het watervolume en waterdebiet controleren" in
waterleidingen voorbereiden" op
▪ De kamerthermostaten zijn op de afsluiters aangesloten en
hoeven NIET op de buitenunit te worden aangesloten. De
buitenunit zal de hele tijd aanvoerwater leveren, met de
mogelijkheid een aanvoerwaterprogramma te programmeren.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Voordelen
Vergeleken met vloerverwarming of radiatoren voor één kamer:
▪ Comfort. U kunt de gewenste kamertemperatuur, inclusief
programma's, voor elke kamer via de kamerthermostaten
instellen.
Waarde
2 (Best. kmrthrmst): De unit
werkt op basis van de
omgevingstemperatuur van de
gebruikersinterface.
GEEN
additionele
externe
A
B
C
M1
M2
b
b
a
"8.3 De
pagina 27.
Waarde
0 (Besturing AWT): De unit
werkt op basis van de
aanvoerwatertemperatuur.
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1A – 2019.05
c
