9 Installatie
OPMERKING
Wanneer een optionele tank voor warm tapwater geplaatst
werd:
▪ Monteer
een
drukafvoerapparaat op de aansluiting van de inlaat van
koud water van de warm tapwatertank.
▪ Om te voorkomen dat er water zou terugstromen, is het
raadzaam om conform de geldende wetgeving een
terugslagklep te monteren op de waterinlaat van de
warm tapwatertank.
▪ Er wordt best een drukregelaar geïnstalleerd op de
koud-waterinlaat, conform de geldende wetgeving.
▪ Op
de
koud-waterinlaat
expansievat conform de geldende wetgeving te worden
geïnstalleerd.
▪ Er wordt geadviseerd een overdrukveiligheidsklep te
monteren op een plaats hoger dan de bovenkant van
de tank voor warm tapwater. Door de tank voor warm
tapwater te verwarmen, zet het water uit, waardoor de
waterdruk in de tank tot boven de maximumdruk van de
tank kan stijgen indien geen drukveiligheidsklep werd
gemonteerd. De installatie ter plaatse (leidingen,
aftappunten, enz.) aangesloten op de tank zal deze
hoge druk ook ondervinden. Om dit te voorkomen moet
een
drukveiligheidsklep
beveiliging tegen overdrukken hangt af van de juiste
werking
van
de
drukveiligheidsklep. Indien deze NIET correct werkt, zal
overdruk
de
tank
veroorzaken.
Om
controleren is regelmatig onderhoud vereist.
Afvoer voorzien voor de overdrukveiligheidsklep
OPMERKING
In geval van overdruk zal het systeem wat vloeistof via de
overdrukveiligheidsklep
overdrukveiligheidsklep van de buitenunit is ontworpen om
te openen bij 3 bar.
Als er glycol werd toegevoegd aan het systeem, neem dan
de nodige maatregelen om het op te vangen wanneer de
overdrukveiligheidsklep opent.
In ieder geval, zorg er steeds voor dat de slang van de
overdrukveiligheidsklep NOOIT verstopt is om overdruk te
laten ontsnappen.

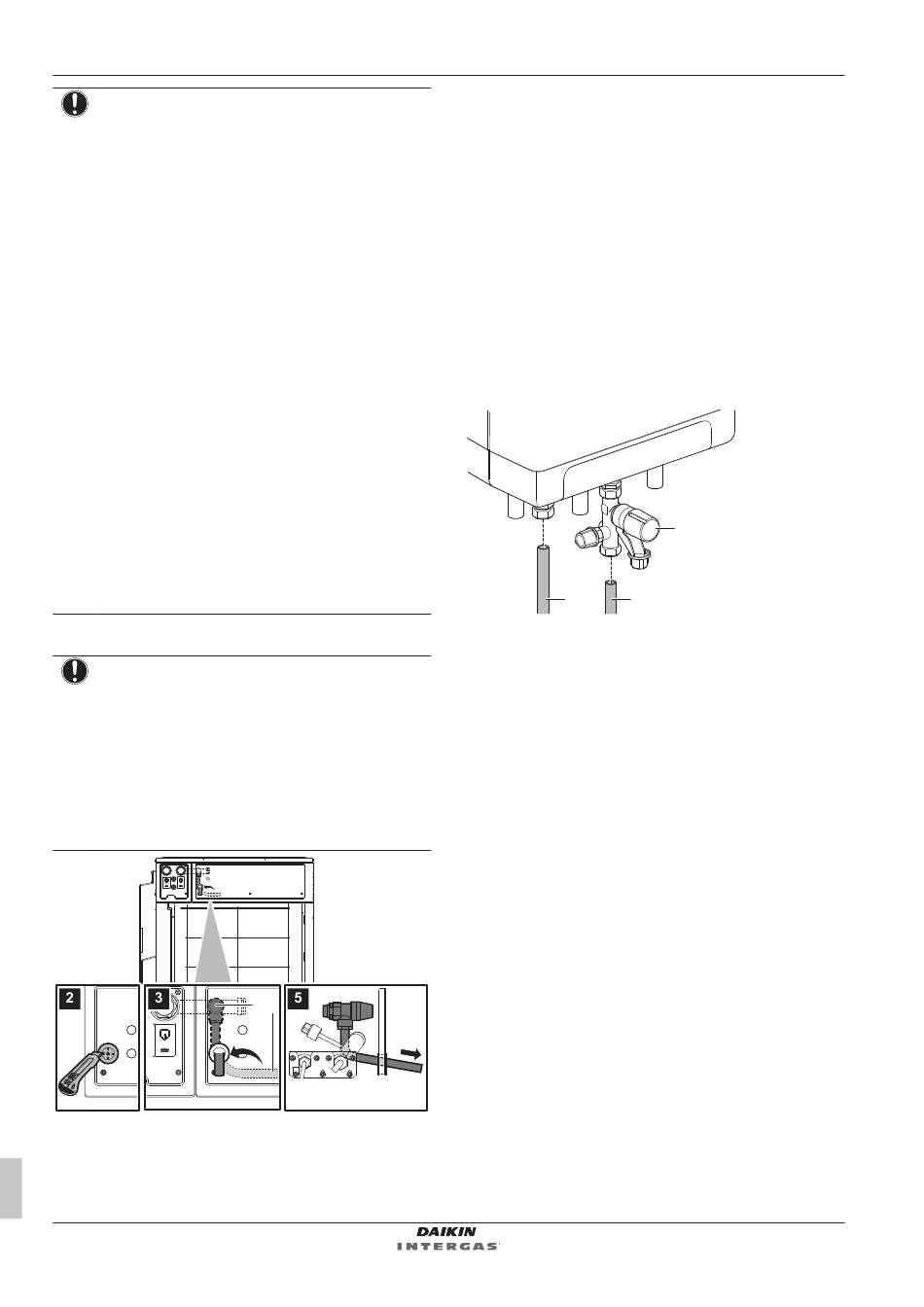

a
Overdrukveiligheidsklep
b
Soepele slang (afvoer)
1 Open de bovenste plaat, frontplaat en achterplaat. Zie
buitenunit openen" op
pagina 32.
Uitgebreide handleiding voor de installateur
38
aftapgereedschap
en
een
dient
bovendien
een
geplaatst
worden.
De
ter
plaatse
gemonteerde
vervormen
en
waterlekkages
de
goede
werking
ervan
laten
ontsnappen.
De
a b
"9.2.2 De
2 Maak een horizontale snee in de rubberen ringsluiting op de
achterplaat.
3 Leid de soepele slang door de ringsluiting.
4 Sluit de achterplaat.
5 Trek aan de soepele slang met een beetje kracht om te zorgen
dat deze naar beneden afhelt. Hierdoor kan er geen water in de
slang stagneren en/of bevriezen.
6 Sluit de frontplaat en bovenste plaat.
7 Als er glycol werd toegevoegd aan het systeem, neem dan de
nodige maatregelen om het op te vangen wanneer de
overdrukveiligheidsklep opent.
9.6.4
De waterleiding op de gasketel aansluiten
De waterleiding voor warm tapwater aansluiten
(niet van toepassing voor Zwitserland)
1 Spoel de installatie grondig om deze te reinigen.
te
a
a
Uitlaat voor warm tapwater
b
Koudwaterinlaat
c
Drukveiligheidsklep (ter plaatse te voorzien)
2 Plaats een drukveiligheidsklep overeenkomstig de lokale en
nationale voorschriften (indien nodig).
3 Sluit de warmwateraansluiting (Ø15 mm) aan.
4 Sluit de hoofdkoudwateraansluiting (Ø15 mm) aan.
c
b
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1A – 2019.05
