2

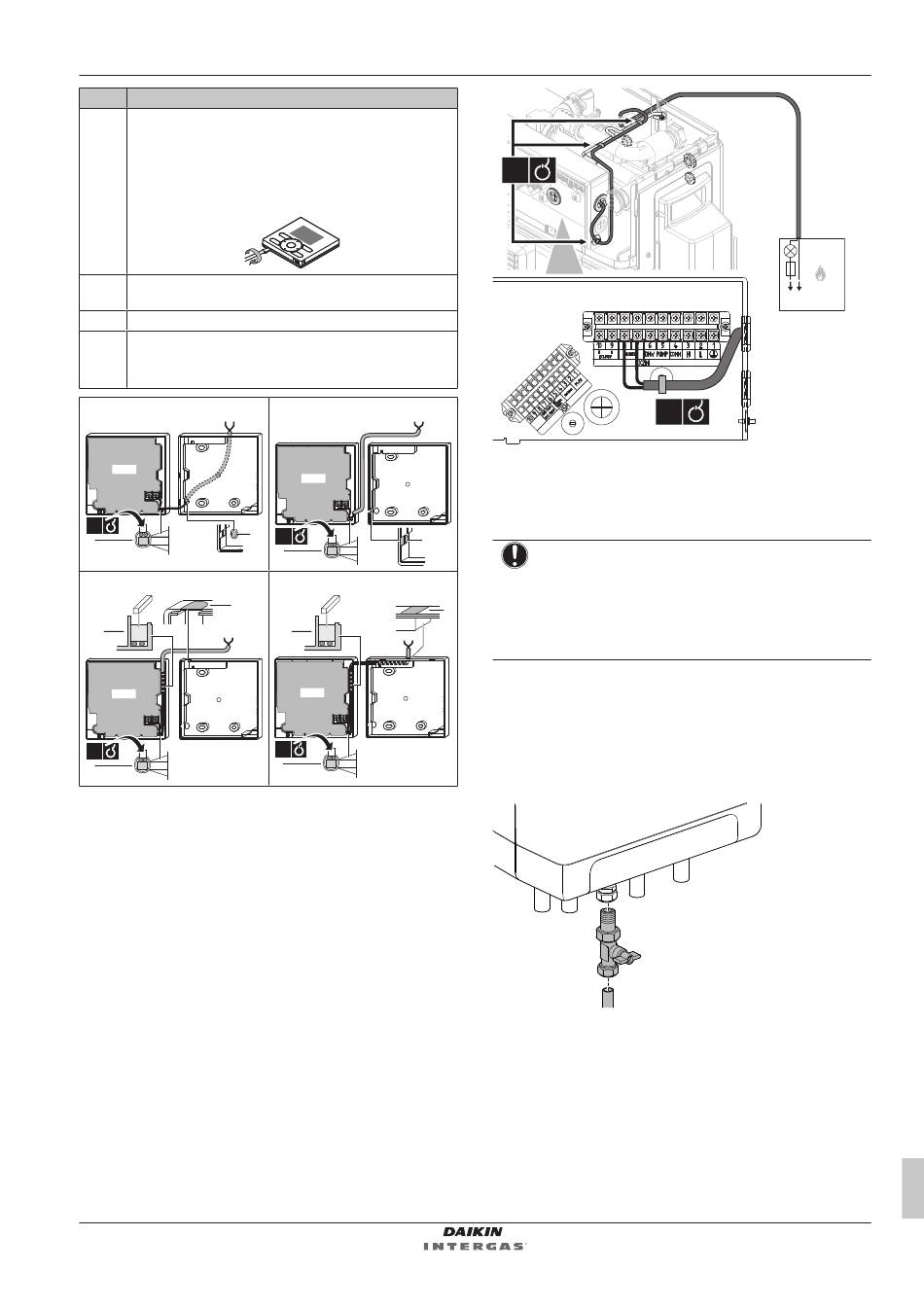

Steek een schroevendraaier in de openingen onderaan de
gebruikersinterface en maak voorzichtig de voorplaat los
van de wandplaat.
De printplaat bevindt zich in de voorplaat van de
gebruikersinterface. Wees voorzichtig om deze NIET te
beschadigen.
3
Bevestig de wandplaat van de gebruikersinterface op de
muur.
4
Sluit aan zoals getoond in 4A, 4B, 4C of 4D.
5
Zet de voorplaat terug op de wandplaat.
Wees voorzichtig de bedrading NIET te knijpen wanneer u
de frontplaat op de unit vastmaakt.
4A Langs de achterkant
PCB
1×
a
b
4C Langs boven
a
b
PCB
1×
b
a
Snijd of verwijder dit deel met een tang enz. uit om de
draden erdoor te leiden.
b
Maak de draden goed vast op het frontstuk van de kast
met behulp van een draadhouder en een klem.
Het bivalent signaal aansluiten voor een gasboiler
van derden
1 Sluit het bivalent signaal voor een gasboiler van derden aan op
de juiste klemmen zoals hieronder afgebeeld.
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1A – 2019.05
Actie
4B Langs links
PCB
1×
a
b
4D Langs boven midden
a
b
PCB
1×
b
3×
X2M
8
7
1×
a
Bivalent signaal voor gasboiler van derden
2 Bevestig
de
kabel
kabelbinderbevestigingen.
De externe pomp aansluiten
OPMERKING
Externe pomp. In geval van een gasboiler van derden
moet
u
de
verplichte
EKADDONJH2 installeren (= aansluitingskit voor gasboiler
van derden). Dit omvat het aansluiten van de externe
pomp op de buitenunit. Voor de installatie-instructies, zie
de installatiehandleiding van de aansluitkit.
9.8
De gasleidingen aansluiten
9.8.1
De gasleiding aansluiten
1 Sluit een gasklep aan op de gasaansluiting van 15 mm van de
gasboiler en sluit deze afsluiter aan op de lokale buis en houd
hierbij de lokale voorschriften in acht.
2 Installeer een gasmaasfilter in de gasaansluiting als het gas
mogelijk verontreinigd is.
3 Sluit de gasboiler aan op de gasaanvoer.
4 Controleer andere onderdelen op gaslekken bij een druk van
maximum 50 mbar (500 mm H
op de gasaanvoeraansluiting.
Uitgebreide handleiding voor de installateur
9 Installatie
L N
a
met
kabelbinders
op
opties
EKADDONJH
en
O). Er mag geen belasting zijn
2
49
de
