9 Installatie
Mogelijke laagste
Tegen barsten
buitentemperatuur
beschermen
–25°C
30%
OPMERKING
▪ De vereiste concentratie kan verschillen volgens het
type van glycol. Vergelijk STEEDS de vereisten in
bovenstaande tabel met de specificaties van de
producent van de glycol. Indien nodig, gebruik de
specificaties (vereisten) van de producent van de
glycol.
▪ De toegevoegde glycolconcentratie mag NOOIT meer
dan 35% bedragen.
▪ Indien de vloeistof in het systeem bevroren is, zal de
pomp NIET kunnen starten. Vergeet nooit dat wanneer
u het systeem tegen barsten beschermt, de vloeistof
erin nog steeds kan bevriezen.
▪ Wanneer water in het systeem stil blijft staan, is de
kans groot dat het water bevriest en het systeem hierbij
beschadigt.
De soorten glycol die kunnen worden gebruikt, hangen af van het
van het feit of het systeem al dan niet een warmtapwatertank bevat:
Als...
Het systeem bevat een
warmtapwatertank
Het systeem bevat GEEN
warmtapwatertank
(a)
Propyleenglycol, met inbegrip van de inhibitoren,
geklasseerd als Categorie III volgens EN1717.
WAARSCHUWING
Ethyleenglycol is giftig.
OPMERKING
Glycol absorbeert water uit zijn omgeving. Voeg daarom
GEEN glycol toe die aan de lucht werd blootgesteld. Door
de dop van de glycolfles open te laten, stijgt de
waterconcentratie. De glycolconcentratie is lager dan
verwacht. Hierdoor kunnen de onderdelen van het
hydraulisch circuit toch bevriezen. Neem alle nodige
voorzorgen om glycol zo weinig mogelijk in contact te
brengen met lucht.
WAARSCHUWING
Door de aanwezigheid van glycol kan er corrosie van het
systeem optreden. Ongebonden glycol verandert in een
zuur onder invloed van zuurstof. Dit proces wordt versneld
door de aanwezigheid van koper en bij hoge temperaturen.
De zure ongebonden glycol tast metalen oppervlakken aan
en vormt galvanische corrosiecellen die ernstige schade
toebrengen aan het systeem. Daarom is het belangrijk dat:
▪ de waterbehandeling correct wordt uitgevoerd door een
bevoegd waterspecialist,
▪ glycol met corrosie-inhibitoren wordt gekozen om te
voorkomen dat er zuren worden gevormd door de
oxidatie van glycolen,
▪ er geen glycol voor auto's wordt gebruikt omdat de
corrosie-inhibitoren daarin een beperkte levensduur
hebben en silicaten bevatten die het systeem kunnen
vervuilen of verstoppen,
▪ gegalvaniseerde leidingen NIET worden gebruikt bij
glycolsystemen aangezien de aanwezigheid daarvan
ertoe kan leiden dat bepaalde bestanddelen in de
glycolcorrosie-inhibitor neerslaan.
Uitgebreide handleiding voor de installateur
40
Tegen vorst
beschermen
—
Dan...
(a)
Gebruik alleen propyleenglycol
(a)
U kunt zowel propyleenglycol
als ethyleenglycol gebruiken
Door glycol in het watercircuit toe te voegen, vermindert het
toegestaan maximumwatervolume van het systeem. Voor meer
informatie, zie de handleiding van het expansievat.

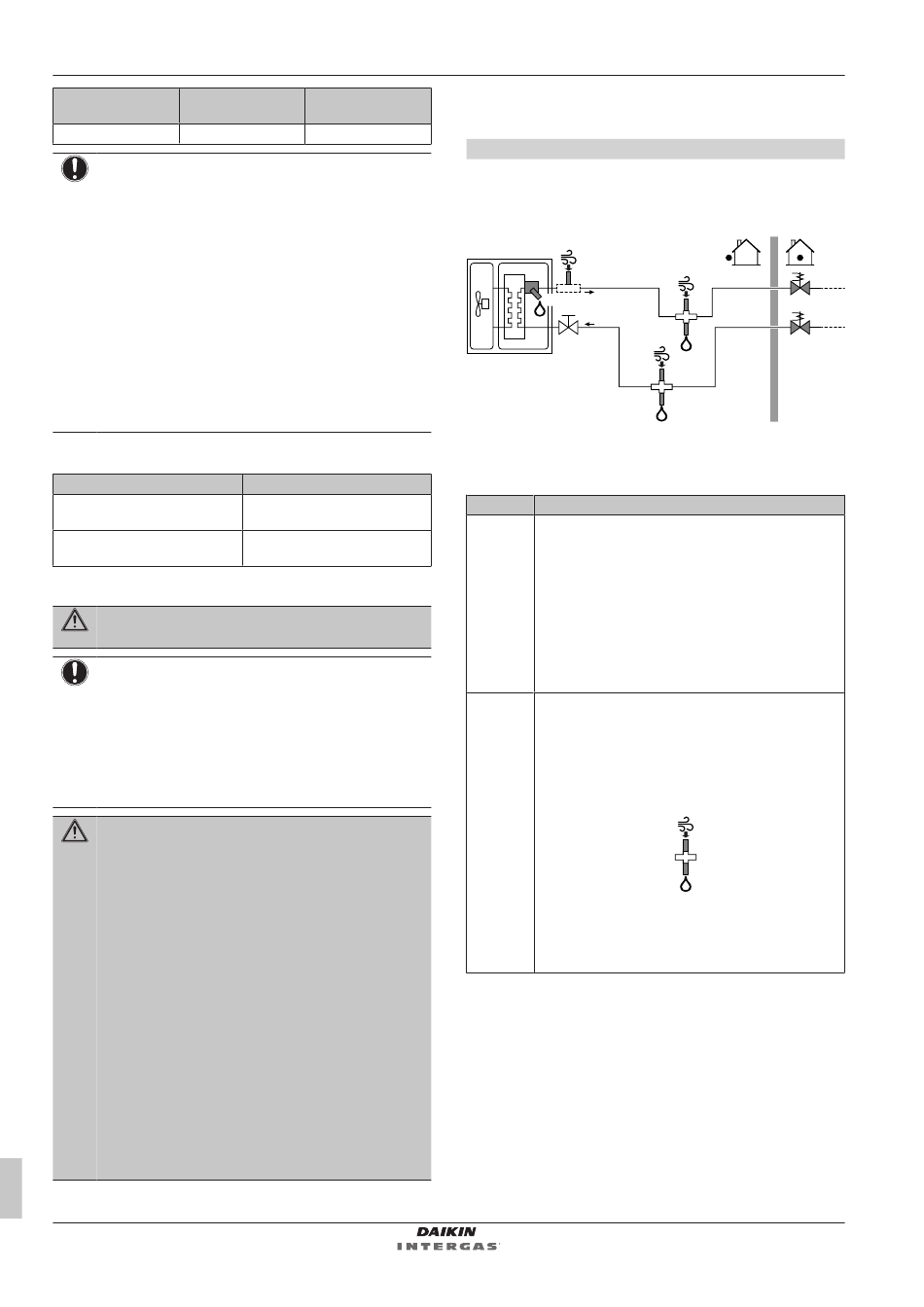

Vorstbeveiliging door middel van vorstbeveiligingskleppen
Wanneer er geen glycol is toegevoegd aan het water, kunt u
vorstbeveiligingskleppen gebruiken om water af te voeren van het
systeem voordat het kan bevriezen. Installeer daartoe de volgende
onderdelen:
b2
a
*
b1
a+b1+b2
Bescherming voor de buitenunit (*: er zijn 2 mogelijkheden
om b2 aan te sluiten; zie hieronder).
b3+b4
Bescherming voor de lokale bedrading
c
Isolatie van water in het huis wanneer er een
stroomonderbreking is
Deel
a+b1+b2
(Verplicht – geleverd als accessoire).
a Aansluitstuk voor b1
b1 Vorstbeveiligingsklep (voor waterafvoer)
b2 Vacuümverbreker (omhoog gericht voor
luchttoevoer)
Deze onderdelen zijn noodzakelijk om de leidingen in
de buitenunit te beschermen tegen bevriezing.
Let op: Deze onderdelen beschermen de lokale
leidingen NIET tegen bevriezing.
b3+b4
Gebruik AFVALVEHY2.
Het is de verantwoordelijkheid van de installateur om
de lokale leidingen te beschermen tegen bevriezing.
Eén mogelijkheid is om vorstbeveiligingskleppen te
installeren op alle laagste punten van de lokale
leidingen. Als u dat doet, installeer de
vorstbeveiligingskleppen dan altijd in paren:
b3 Vacuümverbreker (omhoog gericht voor
luchttoevoer)
b4 Vorstbeveiligingsklep (omlaag gericht voor
waterafvoer)
b3
c
b4
c
b3
b4
Beschrijving
b3
b4
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1A – 2019.05
