De buitenunit monteren
9.3.1
Over de montage van de buitenunit
Wanneer
U moet de buitenunit en gasboiler monteren voordat u de
waterleidingen kunt aansluiten.
Typische werkstroom
Een typische montage van de buitenunit bestaat uit de volgende
stappen:
1
De installatiestructuur voorzien.
2
De buitenunit installeren.
3
Afvoer voorzien.
4
Ervoor zorgen dat de unit niet kan omvallen.
5
De unit beschermen tegen sneeuw en wind door een afdak
tegen de sneeuw en geleideplaten. Zie "De installatieplaats
voorbereiden" in
"8 Voorbereiding" op
9.3.2
Voorzorgsmaatregelen bij de montage
van de buitenunit
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
9.3.3
De installatiestructuur voorzien
Controleer de stevigheid en het vlak zijn van de grond waarop de
unit geïnstalleerd zal worden, zodat deze niet gaat trillen of lawaai
maken wanneer ze in bedrijf is.
Maak de unit stevig vast met ankerbouten zoals aangegeven op het
schema van de fundering.
Dit onderwerp toont verschillende installatiestructuren. Voor al die
structuren, gebruik 4 sets van M8 of M10 ankerbouten, moeren en
sluitringen. Voorzie in ieder geval minstens 300 mm vrije ruimte
onder de unit. Zorg daarbij ervoor dat de unit minstens 100 mm
boven de maximale sneeuwhoogte staat.
INFORMATIE
De maximumhoogte van het bovenste uitstekend deel van
de bouten bedraagt 15 mm.

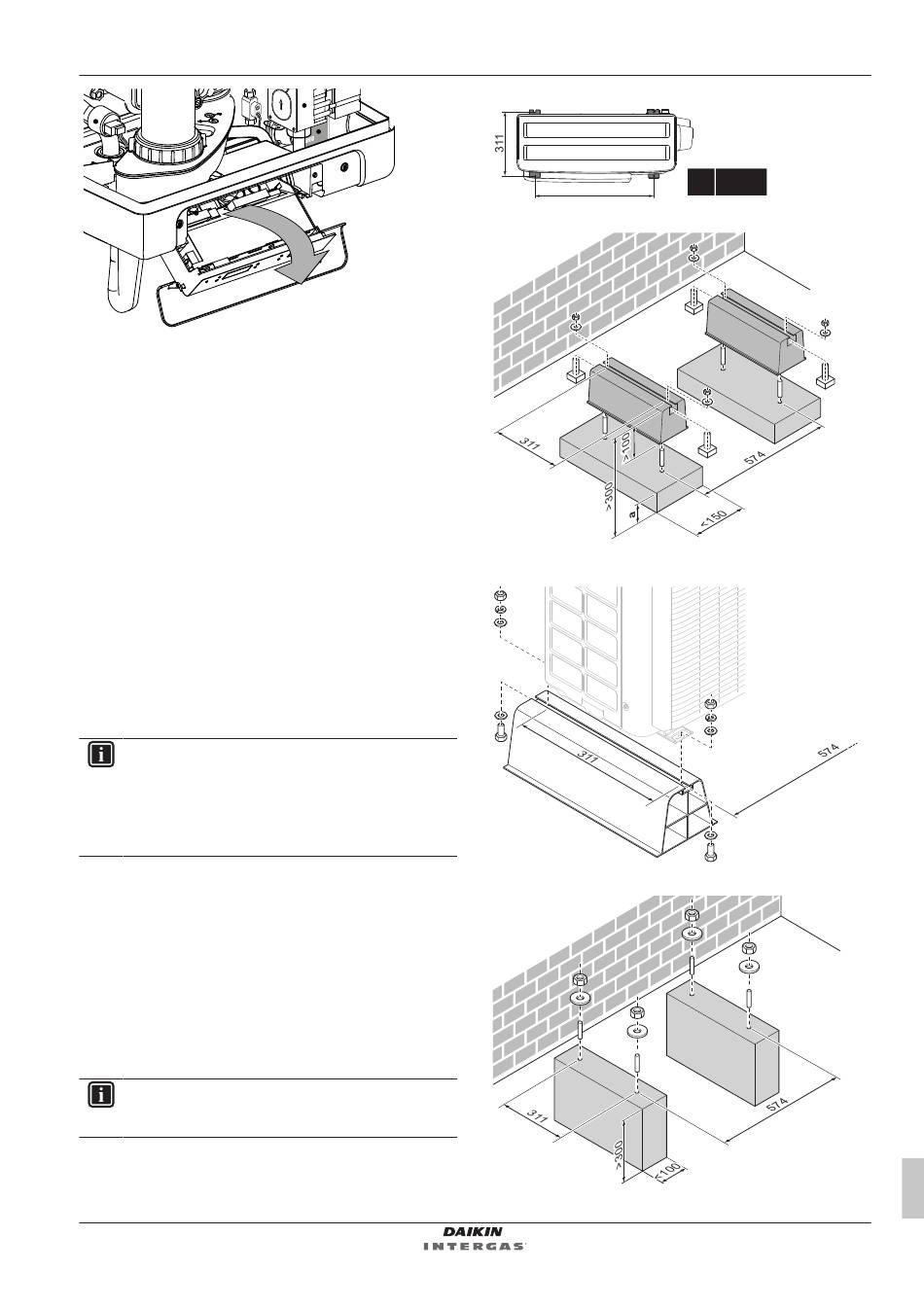

EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1A – 2019.05
pagina 25.
Verankeringspunten
(mm)
574
Optie 1: Op de bevestigingsvoeten "flexi-voet met steun"
(mm)
a
Maximale sneeuwhoogte
Optie 2: Op kunststofbevestigingsvoeten
Optie 3: Op een sokkel
(mm)
Uitgebreide handleiding voor de installateur
9 Installatie
4× M8/M10
