8.4.3
Overzicht van de elektrische verbindingen
voor de uitwendige en inwendige
stelmotoren
OPMERKING
Lokale bedrading – Temperatuur. Zorg dat alle lokale
bedrading bestand is tegen 90°C.
In geval van een systeem met NHY2KOMB28+32AA gasboiler

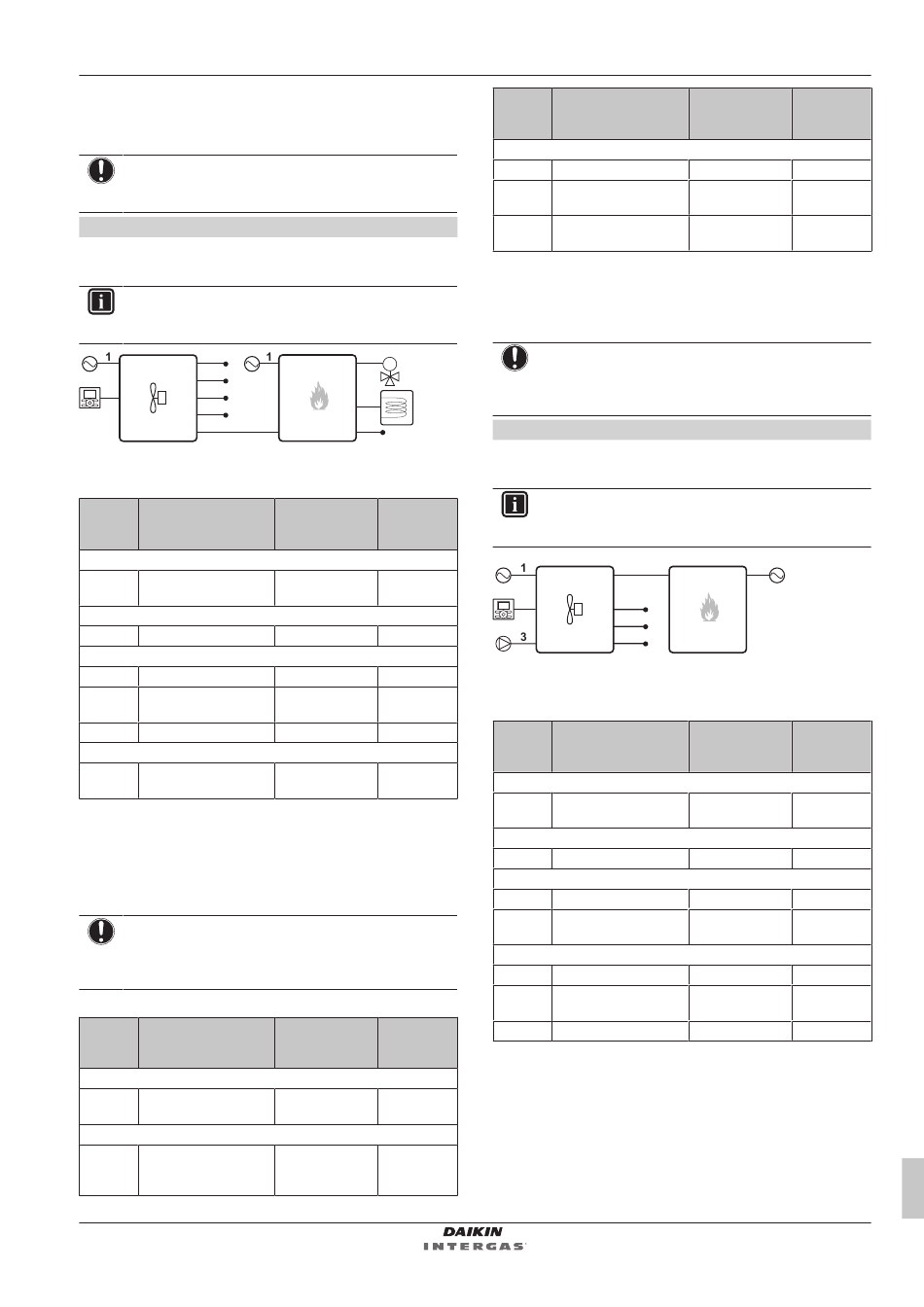

De volgende afbeelding illustreert de nodige ter plaatse te voorziene
bedrading.
INFORMATIE
De volgende afbeelding is een voorbeeld en stemt mogelijk
NIET overeen met de lay-out van uw installatie.
3
a
4
2
5
6
a
Buitenunit
b
NHY2KOMB28+32AA gasboiler
Aansluitingen op de buitenunit:
Onderde
Beschrijving
el
Elektrische voeding
1
Elektrische voeding
voor buitenunit
Gebruikersinterface
2
Gebruikersinterface
Optionele uitrustingen
3
Bodemplaatverwarming 2+GND
4
Buitenomgevingstempe
ratuursensor
5
LAN-adapter
Ter plaatse te voorziene onderdelen
6
Pomp voor warm
tapwater
(a)
Zie het naamplaatje op de buitenunit.
(b)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
200 m.
(c)
Onderdeel van optionele apparatuur
(d)
Minimum kabeldoorsnede 0,75 mm².
(e)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
200 m. Deze draden MOETEN ommanteld zijn.
Aanbevolen striplengte: 6 mm.
OPMERKING
Meer technische specificaties van de verschillende
verbindingen staan vermeld op de binnenzijde van de
buitenunit.
Aansluitingen op NHY2KOMB28+32AA gasboiler:
Onderde
Beschrijving
el
Elektrische voeding
1
Elektrische voeding
gasketel
Doorverbindingskabel
2
Doorverbindingskabel
tussen de buitenunit en
de gasboiler
EJHA04AAV3 + NHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P556861-1A – 2019.05
3
M
b
4
2
5
Draden
Maximumstr
oom in
functie
(a)
2+GND
(b)
2
(c)
(d)
2
(e)
2
(d)
2+GND
Draden
Maximumstr
oom in
functie
(a)
2+GND
(b)
2
Onderde
Beschrijving
el
Optionele uitrustingen
3
3‑wegsklep
4
Thermistortank voor
warm tapwater
5
Kamerthermostaat/
warmtepompconvector
(a)
Zie het naamplaatje op de gasboiler.
(b)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
200 m. Deze kabel is ter plaatse te voorzien.
(c)
Kabeldoorsnede 0,75 mm² tot 1,25 mm².
(d)
De thermistor- en verbindingsdraad (11 m) zijn beschikbaar
als optie (EKTH3 of EKTH4).
OPMERKING
Meer technische specificaties van de verschillende
verbindingen staan vermeld op de binnenzijde van de
gasboiler.
In geval van systeem met gasboiler van derden
De volgende afbeelding illustreert de nodige ter plaatse te voorziene
bedrading.
INFORMATIE
De volgende afbeelding is een voorbeeld en stemt mogelijk
NIET overeen met de lay-out van uw installatie.
4
a
2
5
6
7
a
Buitenunit
b
Gasboiler van derden
c
Elektrische voeding voor gasboiler
Aansluitingen op de buitenunit:
Onderde
Beschrijving
el
Elektrische voeding
1
Elektrische voeding
voor buitenunit
Gebruikersinterface
2
Gebruikersinterface
Externe pomp + bivalent signaal
3
Externe pomp
4
Bivalent signaal voor
gasboiler van derden
Optionele uitrustingen
5
Bodemplaatverwarming 2+GND
6
Buitenomgevingstempe
ratuursensor
7
LAN-adapter
(a)
Zie het naamplaatje op de buitenunit.
(b)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
200 m.
(c)
De externe pomp is een onderdeel van verplichte optie
EKADDONJH; de 2 externe pompkabels (PWM signaal en
voeding) zijn onderdeel van verplichte optie
EKADDONJH2.
(d)
Minimum kabeldoorsnede 0,75 mm².
(e)
Onderdeel van optionele apparatuur
(f)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
200 m. Deze draden MOETEN ommanteld zijn.
Aanbevolen striplengte: 6 mm.
Uitgebreide handleiding voor de installateur
8 Voorbereiding
Draden
Maximumstr
oom in
functie
(c)
3
100 mA
(d)
2
(c)
2
100 mA
c
b
Draden
Maximumstr
oom in
functie
(a)
2+GND
(b)
2
(c)
2 en 2+GND
(d)
2
(g)
(e)
(d)
2
(f)
2
31
