4.
Bekisting
5.
Bout
Procedures voor montage van grondplaat
De grondplaat voorbereiden voor montage
1.
Verwijder eerst de apparatuur die is bevestigd op de grondplaat.
2.
Maak de onderzijde van de grondplaat grondig schoon.
3.
Soms is het nodig de onderzijde van de grondplaat te coaten met een epoxyprimer.
Gebruik een alleen een epoxy primer als u ook mortel op basis van epoxy hebt gebruikt.
4.
Verwijder de roestbestendige coating van de bewerkte montageblokken met een daarvoor geschikt
middel.
5.
Verwijder water en vuil uit de gaten van de funderingsbouten.
De grondplaat installeren met pasringen of wiggen
Benodigd gereedschap:
• Twee sets pasringen of wiggen voor elke funderingsbout
• Twee precisiewaterpassen
• Werkblad voor waterpas zetten van grondplaat
Deze procedure is van toepassing op gietijzeren en bewerkte stalen grondplaten.
1.
Verwijder water en vuil van de ankerboutgaten en moffen.
2.
Wanneer u bouten met een mantelbuis gebruikt, vult u de mantelbuis met verpakkingsmateriaal of
lappen om te voorkomen dat mortel binnendringt.
3.
Plaats de wig- of pasringsets aan beide zijden van elke funderingsbout.
Zorg ervoor dat de wiggen 19 mm (0,75 inch) tot 38 mm (1,5 inch) boven de fundering uitsteken
zodat er voldoende plaats is voor het ingieten van mortel. De wiggen geven voldoende steun voor de
grondplaat nadat het behandeld is met mortel.
1.

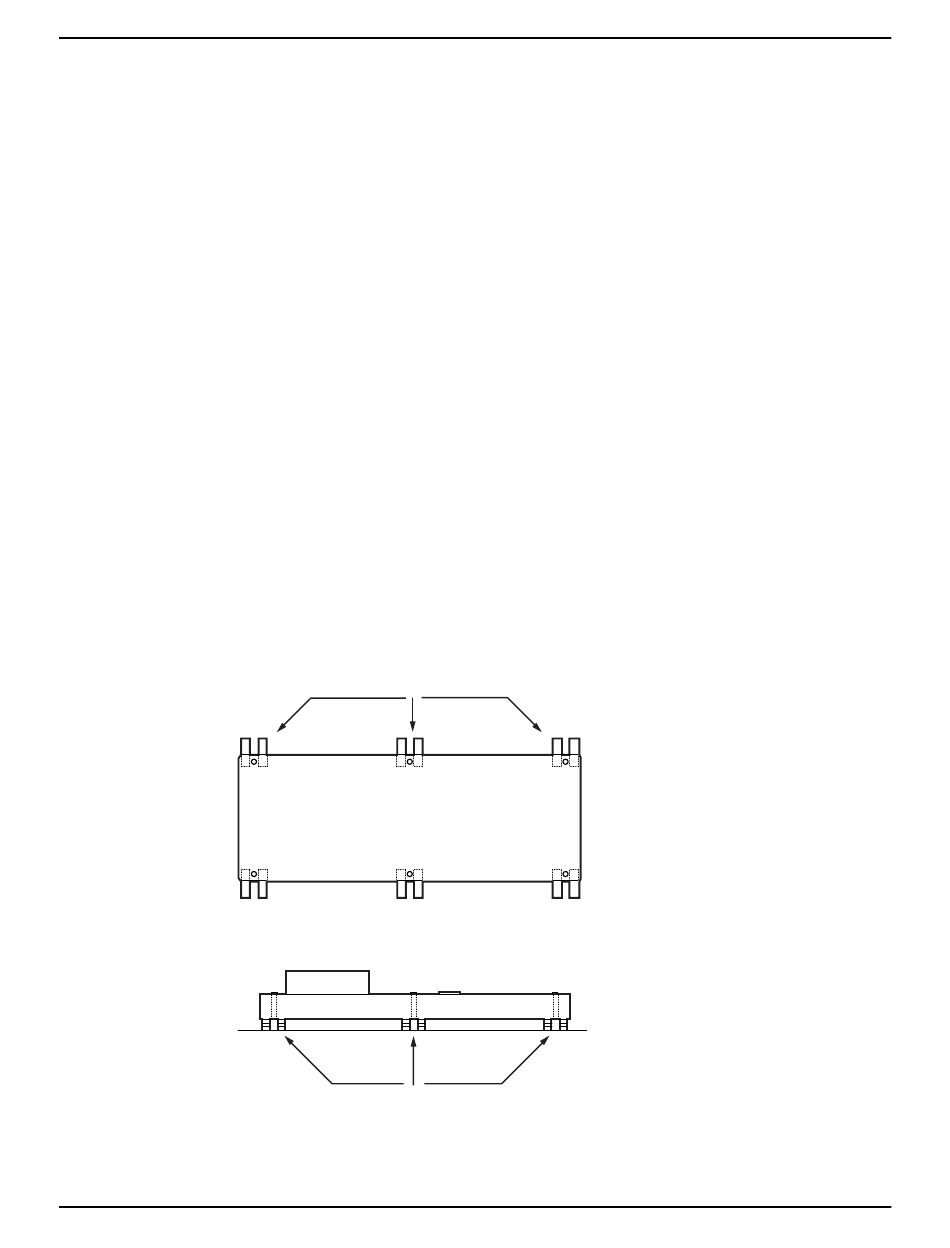

Afbeelding 6: Bovenweergave
1.
Afbeelding 7: Zijweergave
4.
Laat de grondplaat voorzichtig op de funderingsbouten zakken.
3298 Family Handleiding voor installatie, bediening en onderhoud
1
Pasringen of wiggen
1
Pasringen of wiggen
Installatie
21
