4.
Schuif de behuizing in de C-vormige steun en het lagerframe.
5.
Vastzetten met vier zeskantige tapbouten (370B) en vastdraaien.
Montagereferenties
Aanhaalmomenten van bouten
Locatie
Zeskantige moer – 355A
Klemringschroeven – 356A
3298 Family Handleiding voor installatie, bediening en onderhoud
1
2
1.
Behuizing
2.
Geleidestangen

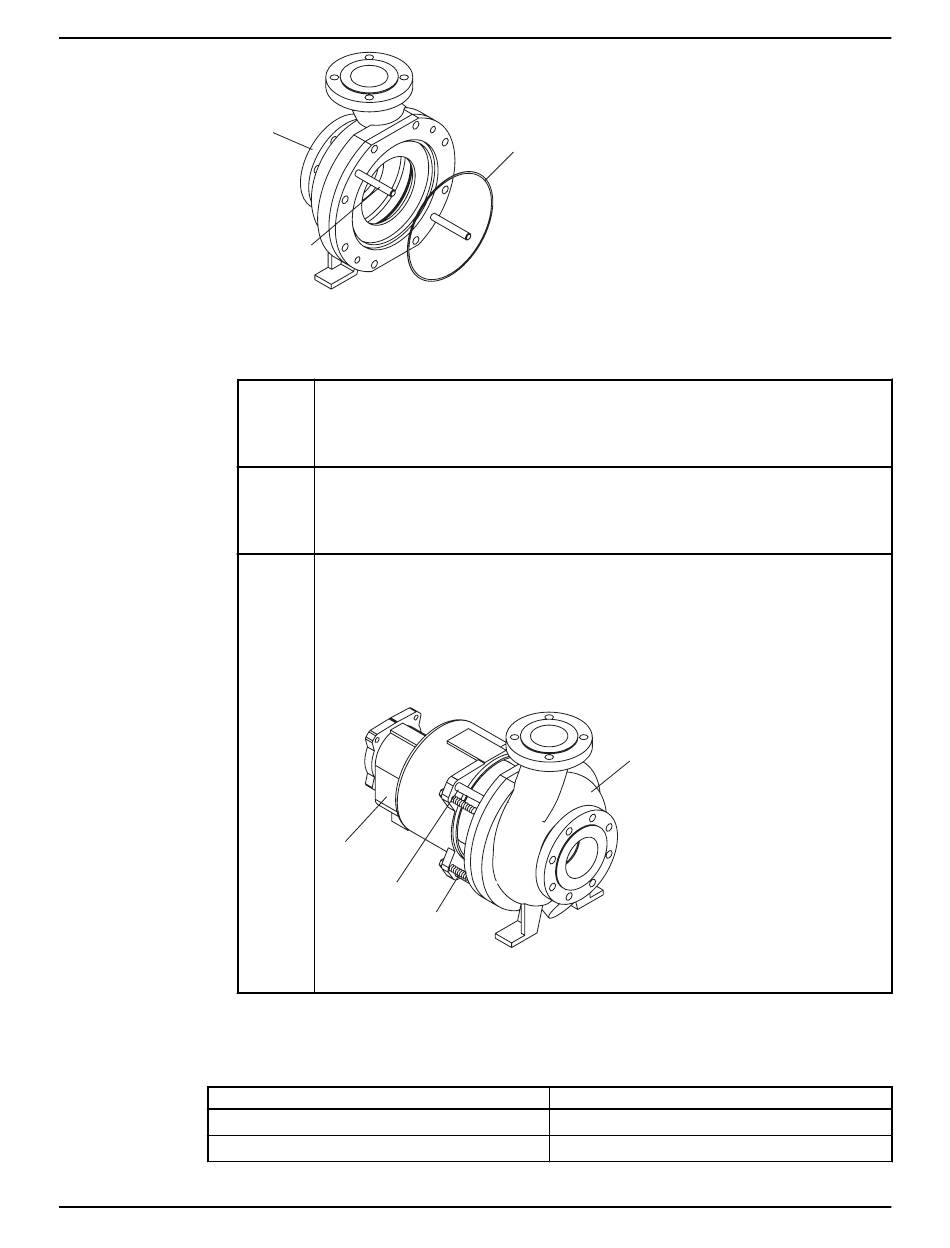

Afbeelding 72: Behuizing met geleidestangen
Als de
dan....
groep van
uw pomp
gelijk is
aan ...
XS of S
1.
Houd de behuizing stevig vast met de aanzuigflens en zuigkant van de afvoerflens.
Houd handen uit de buurt van de klemring om beknelling van vingers te
voorkomen.
2.
Plaats de behuizing langzaam om beschadigingen te voorkomen.
M of L
1.
Plaats de behuizing zo dat de twee geleidestangen in twee van de tapboutgaten van
de C-vormige steun en frame, en de stelschroeven (418) contact maken met de
klemring (141C) van de behuizing.
2.
Draai de stelschroeven (418) los en trek de behuizing langzaam in de C-vormige
steun en het lagerframe.
Houd handen uit de buurt van de klemring om beknelling van vingers te
voorkomen.
228
2
418
1.
Behuizing
2.
Geleidestangen
360W
1
Droge schroefkoppel in ft-lbs (Nm)
30 (40)
30 (40)
Onderhoud
79
