332A

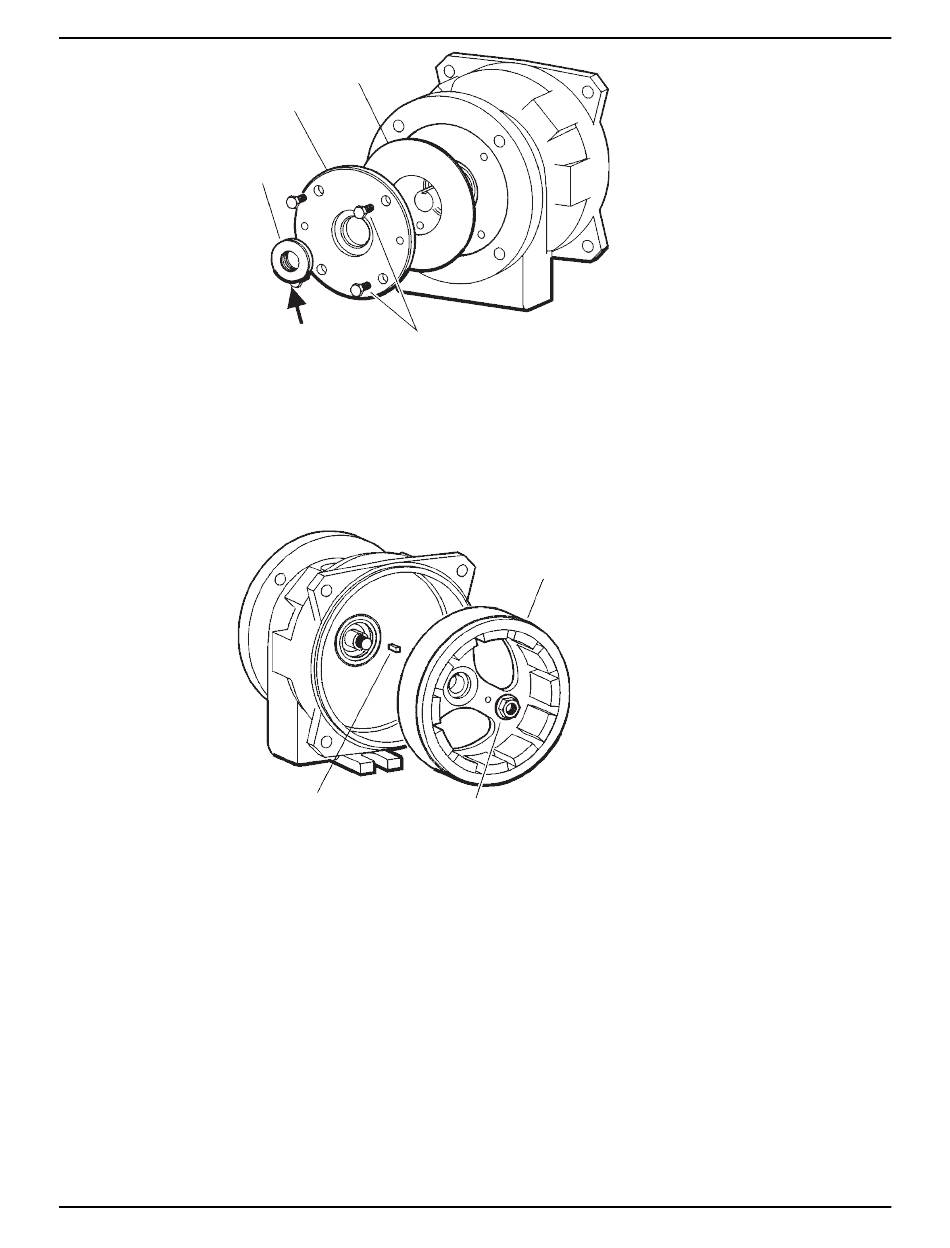

Afbeelding 68: Lagerframe
7.
Druk de labyrint afsluiting (332A) in de eindkap (109A):
a) Zorg dat de O-ringen in de gleuven van de labyrint afsluiting zitten.
b) Richt de expulsiepoorten op 6 uur en druk de afsluiting in de eindlagerkap (109A) totdat het
8.
Plaats de spie (178Y) op de as (122B).
Afbeelding 69: Magneetaandrijving
9.
Plaats het magneetgedeelte (740B) op de as (122B).
10. Plaats een assleutel op de aandrijfas (122B). Plaats een zeskantige moer (355A) en draai de moer
volgens de tabel voor boutkoppelwaarden in de paragraaf Opnieuw monteren van hoofdstuk
Onderhoud.
11. Voor de M- en L-groepen, voer de volgende stappen uit:
a) Plaats de rubberen ring (144A) in het lagerframe (228).
b) Zorg dat het gat in de rubberen ring gelijk komt met het boorgat in het frame (228) door het
c) Tik zachtjes met een rubberen hamer op de rubberen ring (144A) totdat deze goed in het
d) Voor de M- en L-groepen, plaats een 5/16 inch zeskantige tapbout (372Y) in de onderkant van
3298 Family Handleiding voor installatie, bediening en onderhoud
360A
109A
370C
steunt tegen de eindkap.
Geen aanpassing nodig.
178Y
schrijfmerk op de rubberen ring ter verwijzing naar het boorgat in het frame.
lagerframe rust (228).
het frame (228).
Deze tapbout voorkomt dat de rubberen ring (144A) tijdens het pompen gaat draaien.
740B
355A
Onderhoud
77
