Onderhoud
VOORZICHTIG:
• De magneten in deze eenheid zijn extreem krachtig. Vermijd ernstig letsel aan vingers en handen.
Houd de magnetische onderdelen van de aandrijving en de magnetisch gereedschap minstens 1 m ( 3
ft) uit elkaar.
• Gebruik een niet-magnetisch stopcontact en sleutel.
Opmerking:
• Wees voorzichtig wanneer u een hydraulische pers gebruikt, omdat u niet kunt voelen wanneer het
lager de onderzijde van het boorgat raakt.
• Sla de magneetconstructie niet op de as. Dit veroorzaakt schade aan de ballagers.
• ETFE kan losraken wanneer u de radiale lagers in de waaier drukt. Als dit gebeurt, drukt u de lagers
eruit, verwijdert u het ETFE-vijlsel en drukt u de lagers terug in de waaier.
• Er zijn meerdere methoden die u kunt gebruiken voor het installeren van lagers. De aanbevolen
methode is om een inductieverwarmer te gebruiken die de lagers verwarmt en demagnetiseert.
• Het kan zijn dat u de as met de lagers zachtjes in het lagerframe moet drukken. Het is belangrijk dat u
de lagers erin drukt door een bus op de binnenring van het buitenkogellager.
• Zorg dat de O-ring van de as, gleuven, de spiebanen van de as, en de spiebanen in het frame geen
oneffenheden bevatten.
Omdat het patroon van de bout voor de lagereindkap (109A) niet symmetrisch is, kunnen de pakking
(360A) van de lagereindkap en lagereindkap (109A) slechts één kant op. Dit zorgt ervoor dat de
retourgleuf voor de olie altijd naar beneden wijst.
Het draaigedeelte opnieuw monteren
1.
Voor de L-groep, voer de volgende stappen uit:
a) Plaats de O-ring (496G) in het gedeelte van de magneetaandrijving (740A).
b) Smeer de O-ring (496G) met Parker O-ring smeerolie of een vergelijkbare smeerolie.
c) Druk de magneetaandrijving (740A) op de waaier (101).
d) Plaats de vasthoudring (361H) in de gleuf van de waaier (101).
2.
Voor alle groepen behalve XS, plaatse de spie.
a) Schuif de spie (178S) in de waaier (101).
b) Gebruik een middenperforator om de waaier in te steken aan het einde van de spie om de spie op
66
361H 496G
203

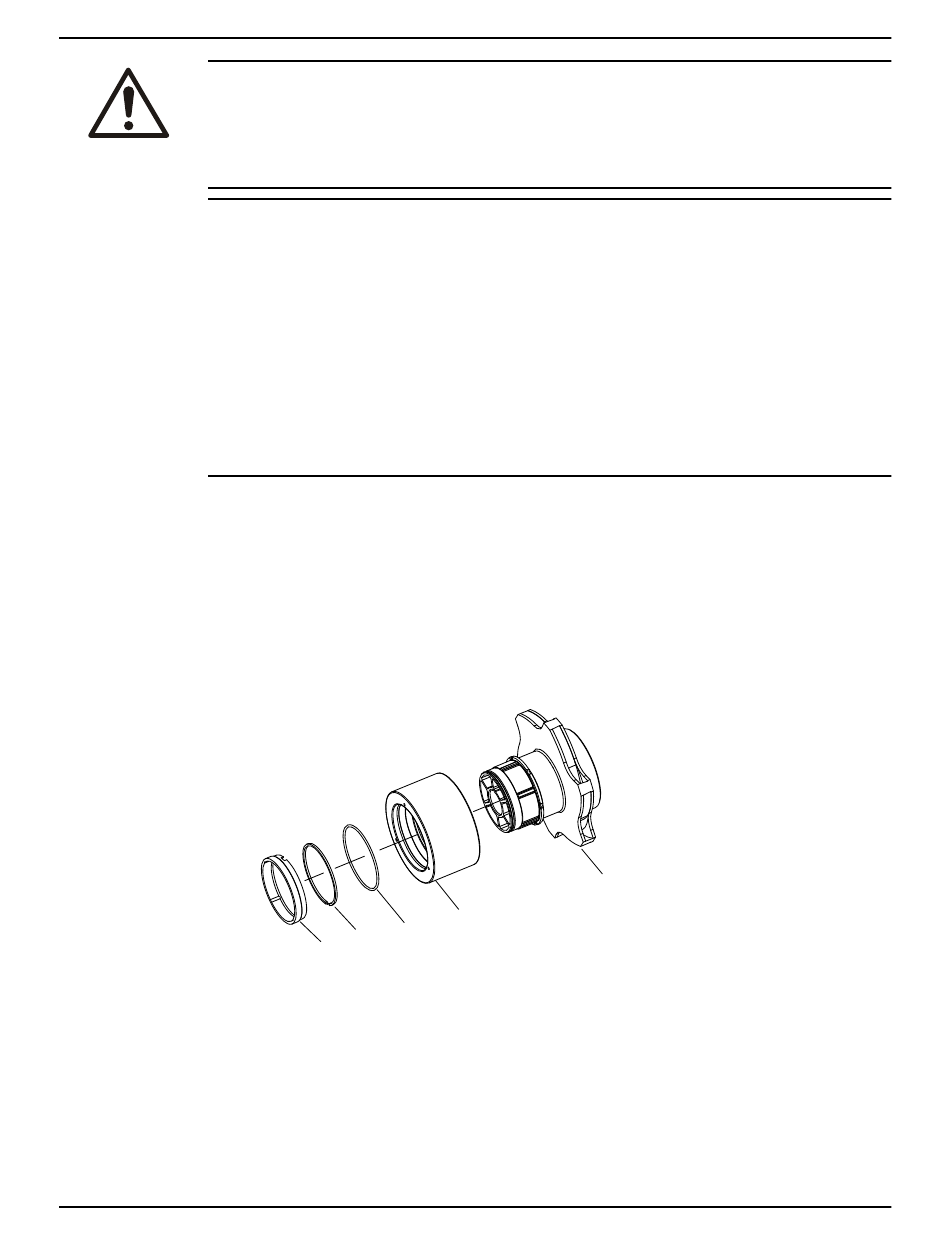

Afbeelding 37: 3298 L-groep waaier
zijn plaats te houden.
101
740A
3298 Family Handleiding voor installatie, bediening en onderhoud
