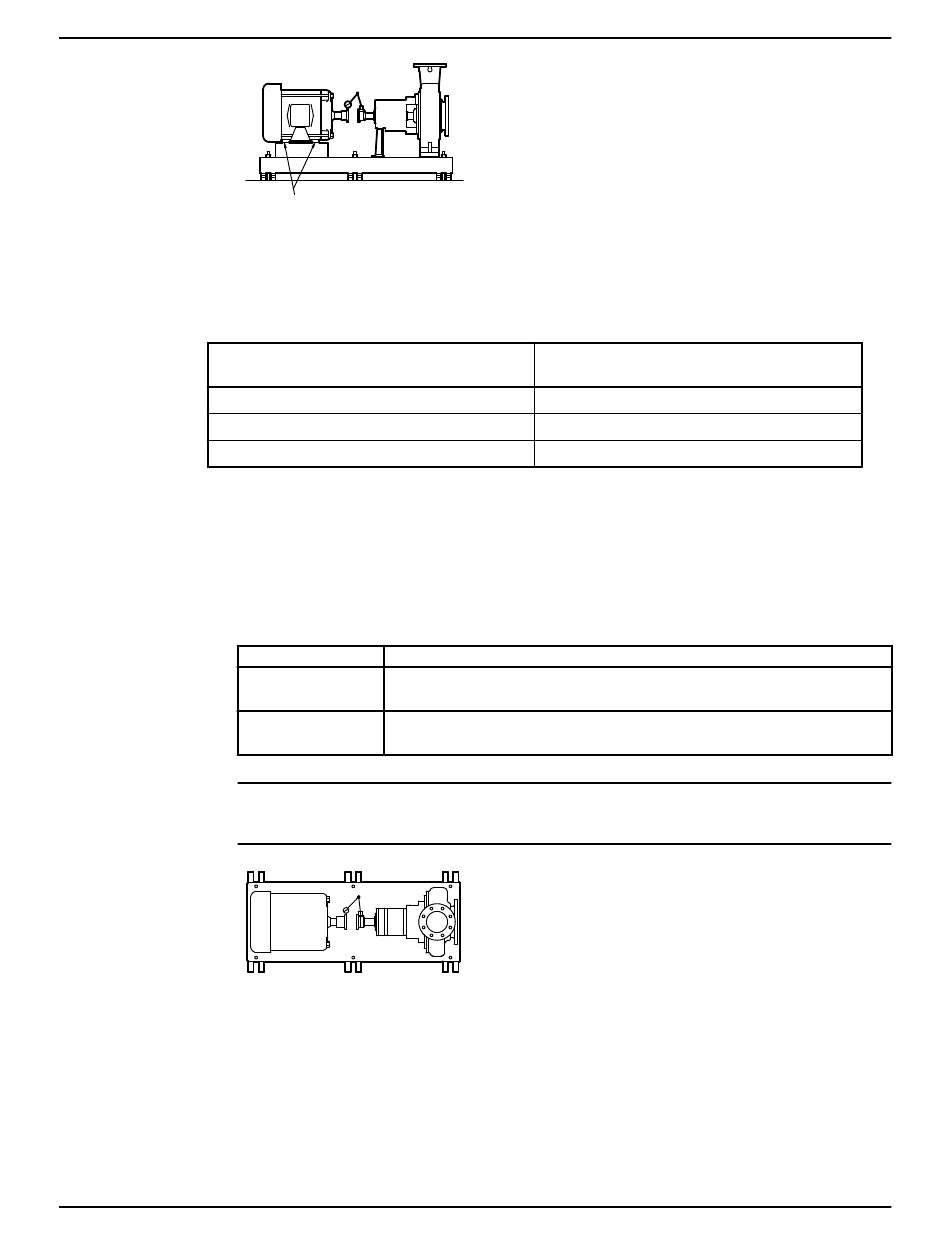

Afbeelding 10: Zij-aanzicht van een onjuiste verticale uitlijning
4.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
Tijdens de installatie, wanneer de pomp koud is, moet u de paralllele verticale uitlijning aanpassen tot
een instelling die expansiewaarden van de pomp en aandrijving bij bedrijfstemperatuur toelaat:
Tabel 6: Koude instellingen voor parallelle verticale uitlijning
Als de bedrijfstemperatuur van de opgepompte
vloestof .... is
50°F (10°C)
150°F (65°C)
250°F (120°C)
Voer parallelle uitlijning uit voor een horizontale correctie
Een eenheid is parallel uitgelijnd wanneer de parallelle meetklok (P) met niet meer dan 0,02 mm (0,002
inch) verschilt zoals gemeten bij bedrijfstemperatuur op vier punten die 90° van elkaar zijn verwijderd.
1.
Stel de meetklok voor parallelle uitlijning in op nul links van het koppelingsgedeelte (Y) van de
aandrijving, 90° van de positie bovenaan in het midden (9 uur).
2.
Verstel de meetklok vanaf de beginpositie 180° naar rechts (op 3 uur).
3.
Registreer de afleeswaarde van de meetklok.
4.
Schuif de aandrijving voorzichtig in de juiste richting.
Opmerking: Zorg dat u de aandrijving gelijkmatig schuift. Wanneer u dat niet doet, kan dit de
horizontale hoekcorrectie verstoren.
Afbeelding 11: Bovenaanzicht van een onjuiste horizontale uitlijning
5.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
Maximale toegestane waarde voor parallelle uitlijning:
Voer een volledige uitlijning uit voor een verticale correctie
Een apparaat is volledig uitgelijnd wanneer zowel de hoekmeter (A) en de parallelle meter (P) niet meer
dan 0,05 mm verschillen, zoals gemeten op vier punten die 90° van elkaar liggen.
3298 Family Handleiding voor installatie, bediening en onderhoud
Y X
Pasringen
Is de afleeswaarde... Actie
Negatief
Het koppelinggedeelte van de aandrijving bevindt zich links van het
koppelinggedeelte van de pomp.
Positief
Het koppelinggedeelte van de aandrijving bevindt zich rechts van het
koppelinggedeelte van de pomp.
Y X
• (0,05 mm) totaalafwijking (TIR) bij bedrijfstemperatuur
Stel dan de parallelle verticale uitlijning van de
aandrijfas in...
0,05 mm (0,0002 inch) lager
0,03 mm (0,001 inch) hoger
0,12 mm (0,005 inch) hoger
Installatie
29
