2.
Draai het koppelingsgedeelte (X) van de pomp om te controleren dat de meetklokken in contact
komen met het koppelingsgedeelte van de aandrijving (Y) maar ga niet tot op het einde.
3.
Stel de meetklokken zo nodig af.
Instructies voor pomp-met-aandrijving uitlijning
Voer hoekuitlijning uit voor een verticale correctie
1.
Stel de meetklok voor hoekuitlijning in op nul op de positie bovenaan in het midden (12 uur) van het
koppelingsgedeelte (Y) van de aandrijving.
2.
Stel de meetklok nu in op de positie onderaan in het midden (6 uur).
3.
Registreer de afleeswaarde van de meetklok.

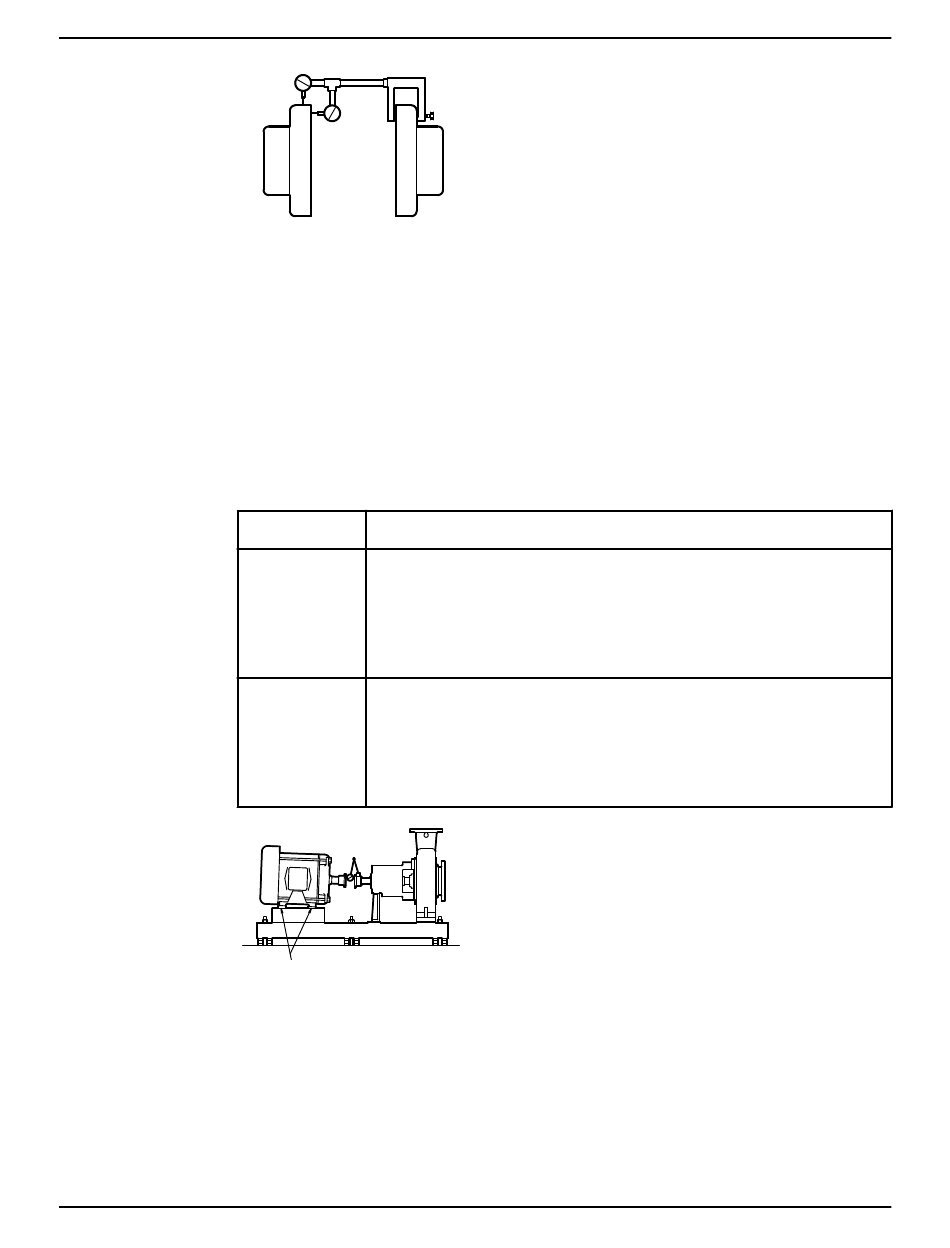

Afbeelding 8: Zij-aanzicht van een onjuiste verticale uitlijning
4.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
Maximale toegestane waarde voor hoekuitlijning:
Voer hoekuitlijning uit voor een horizontale correctie
1.
Stel de meetklok (A) voor hoekuitlijning in op nul links van het koppelingsgedeelte (Y) van de
aandrijving, 90° van de positie bovenaan in het midden (9 uur).
2.
Verstel de meetklok vanaf de beginpositie 180° naar rechts (op 3 uur).
3298 Family Handleiding voor installatie, bediening en onderhoud
P
A
Y
X
Is de
Actie
afleeswaarde...
Negatief
De koppelingsgedeelten zitten aan de onderkant verder uit elkaar dan aan de
bovenkant. Voer een van de volgende stappen uit:
• Voeg pasringen toe om de voet van de aandrijving aan het asuiteinde hoger in
te stellen.
• Verwijder pasringen om de voet van de aandrijving aan het andere uiteinde
lager in te stellen.
Positief
De koppelingsgedeelten zitten aan de onderkant dichter bij elkaar dan aan de
bovenkant. Voer een van de volgende stappen uit:
• Verwijder pasringen om de voet van de aandrijving aan het asuiteinde lager in
te stellen.
• Voeg pasringen toe om de voet van de aandrijving aan het andere uiteinde
hoger in te stellen.
X Y
Pasringen
• (0,05 mm) totaalafwijking (TIR) bij bedrijfstemperatuur
Installatie
27
