Onderhoud
5
1.
Stalen slijtagering met rubberen verband
2.
Inbuskoptapbout
3.
Waaier
4.
Papieren pakking
5.
Asgat

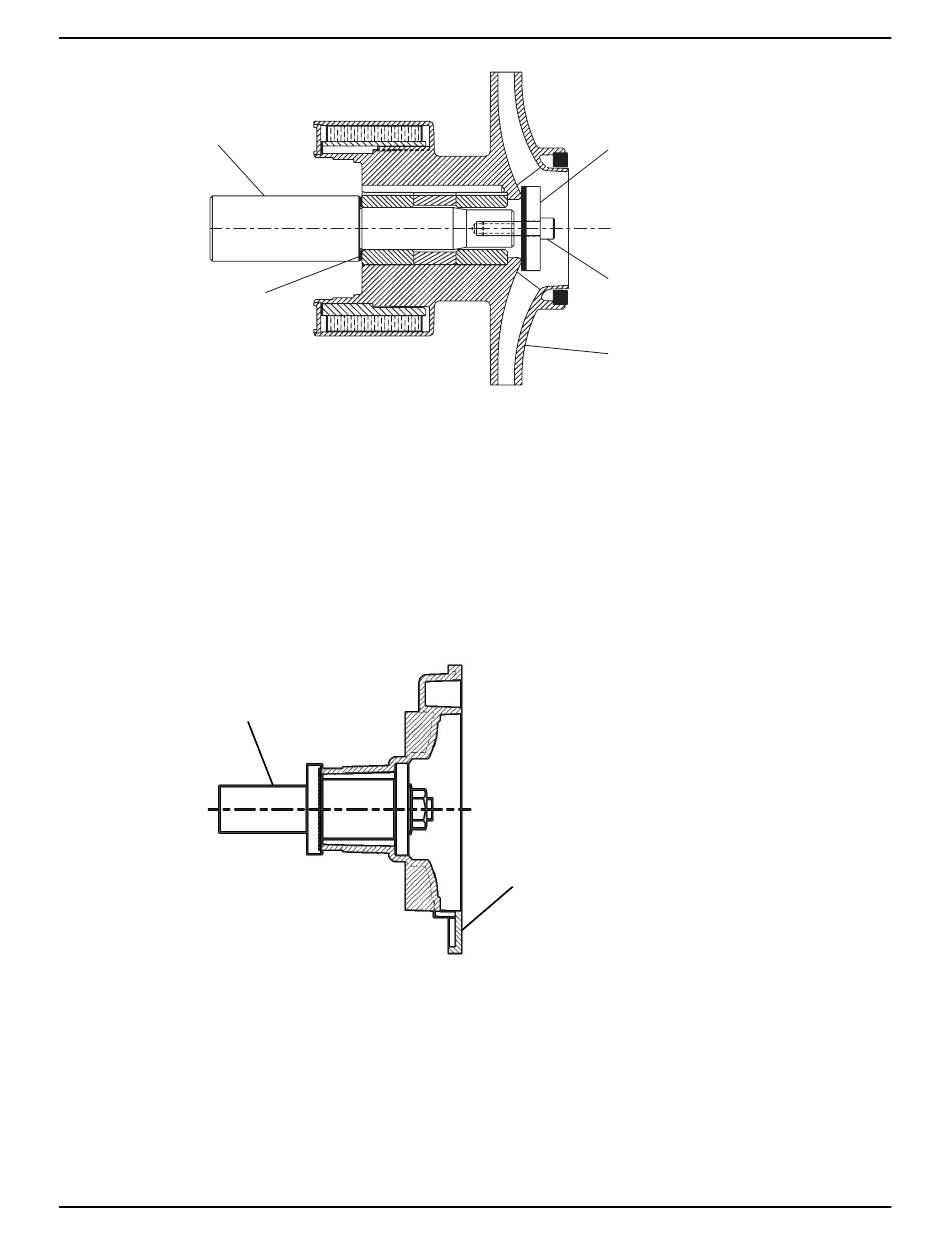

Afbeelding 76: L-groep
Richtlijnen voor het inkorten van SP3298 voluut inzetstuk
Richtlijnen voor het inkorten
Maak geen incisies die langer zijn dan 0,050 in (0,127 cm)
Gebruik het asgereedschap C06820A voor SP3298 afmeting 1x1,5-6 en C06821A voor SP3298 afmeting
2x3-6.
Zorg dat de as binnen de 0,002 in. (0,005 cm) TIR loopt.
1.
Voluut inzetstuk
2.
Asgat
Richtlijnen voor het inkorten van de pijlerpunt
Breng de pijlerpunt tot volledige diepte met de radiusafmeting "R", zoals afgebeeld in de pijlerpunt
radiustabel.
82
4
2
1
2
3
1
3298 Family Handleiding voor installatie, bediening en onderhoud
