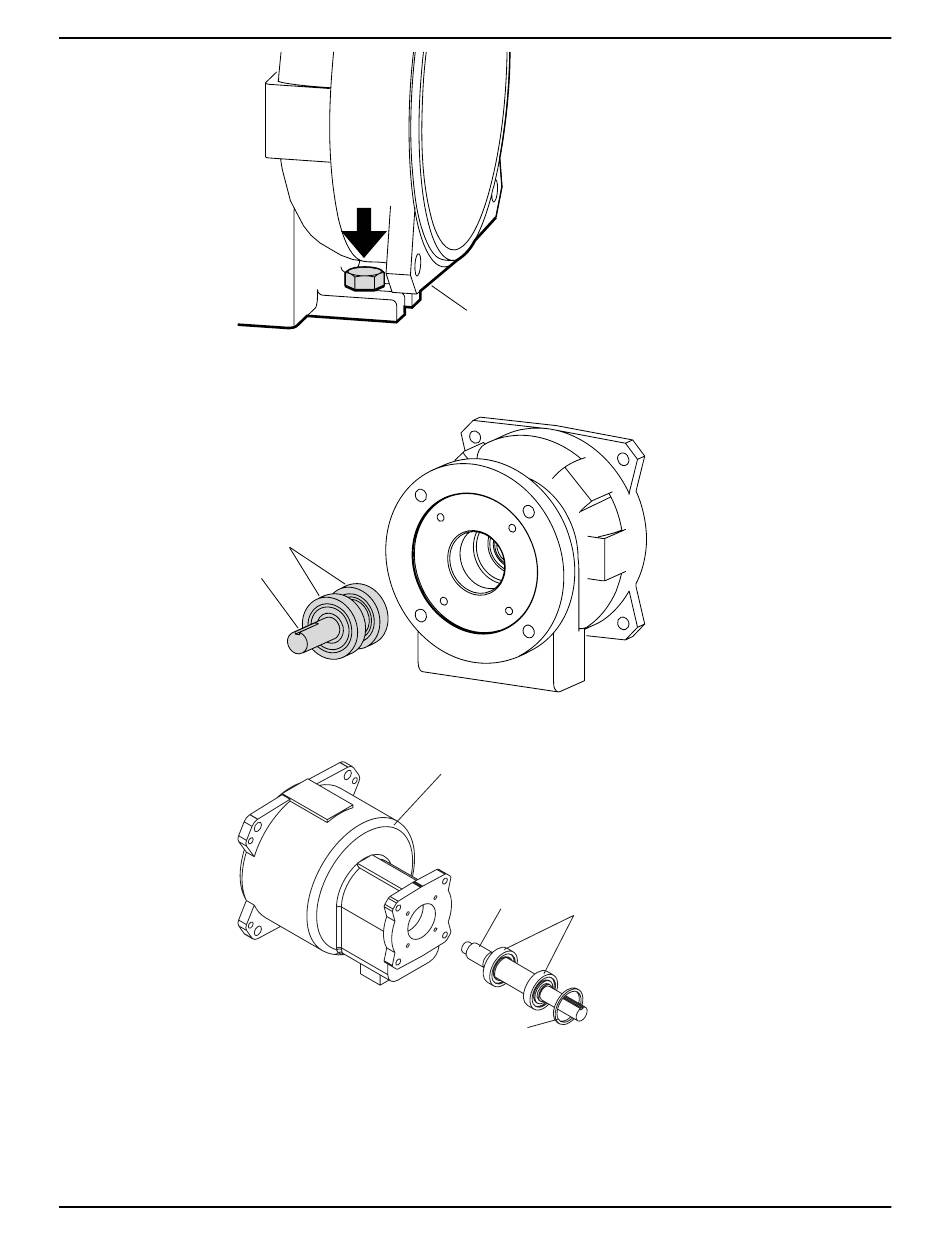

Afbeelding 65: Lagerframe vastgezet op stellage
4.
Plaats de as (122B) met kogellagers (112) in het lagerframe (228).
Richt het draadeinde van de as in de richting van de magneten.
122B
Afbeelding 66: Plaatsen van de S-groep lagers
5.
Voor de M- en L-groep, plaats de golfring
Afbeelding 67: Plaatsing van de M- en L-groep lagers
6.
Plaats de pakking van de eindlagerkap (360A) en eindlagerkap (109A) met zeskantige tapbouten
(370C).
76
112
228
228
122B
112
529
