Richtlijnen voor het inkorten
• Zorg dat het asgat loopt met 0,002 TIR.
• Draai de schroef net voldoende vast om de waaier te laten draaien zonder te slippen.
• De toegestane straalpijpring TIR aan de voorkant is 0,060 in. (0,152 cm)
• Kort voor de XS-waaier zowel de straalpijpringen aan de voor- en achterkant, en de schoepen van de
waaier in tot een minimumdiameter van 3,75 in. (9,53 cm).
• Kort bij het inkorten tussen de 3,00 in. (7,62 cm) en 3,75 in. (9,53 cm) alleen de schoepen van de
waaier en de straalpijpringen aan de voorkant in.

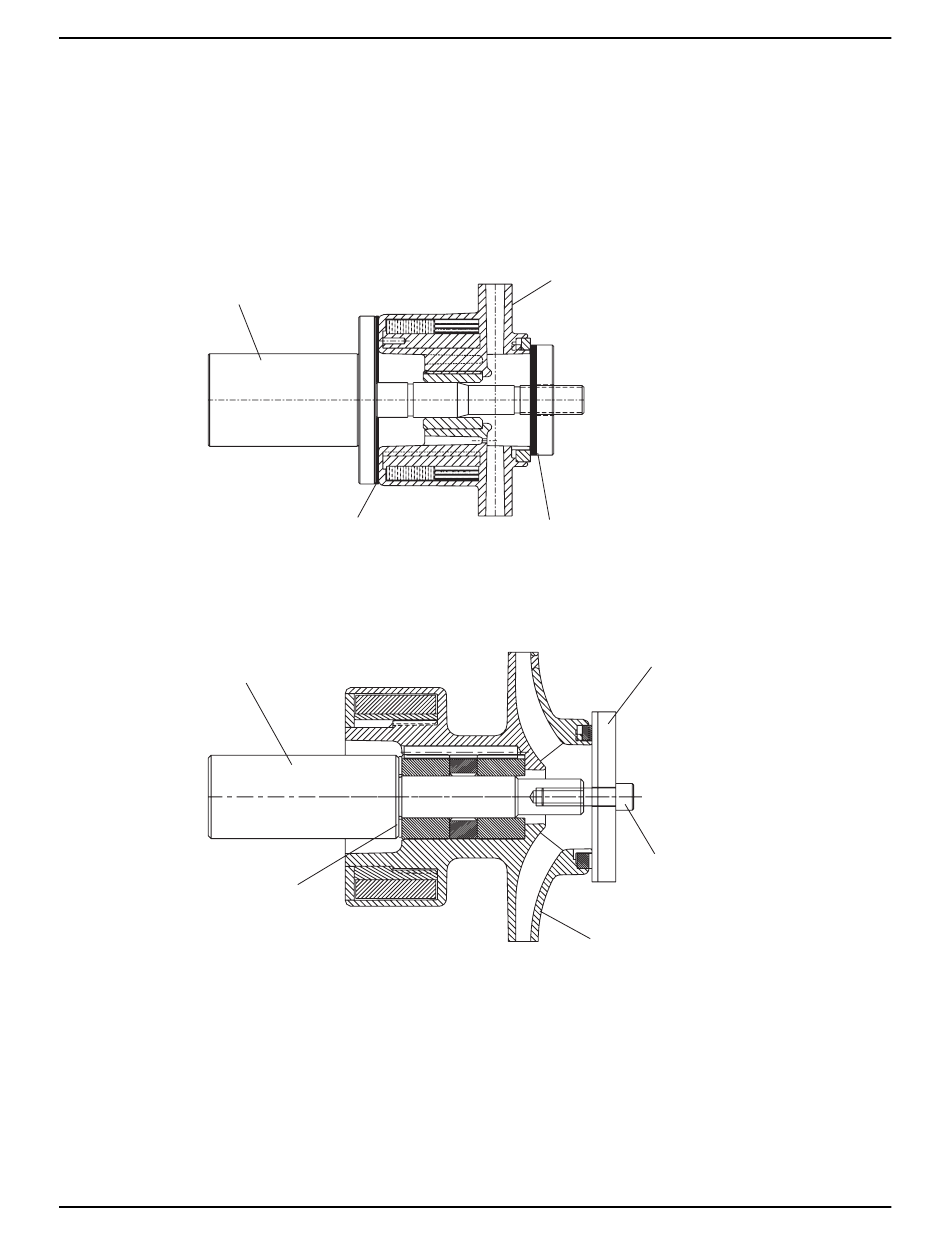

Voorbeelden van inkorten
4
1.
Waaier
2.
Stalen slijtagering met rubberen verband
3.
Papieren pakking
4.
Asgat
Afbeelding 74: XS-groep
5
1.
Stalen slijtagering met rubberen verband
2.
Inbuskoptapbout
3.
Waaier
4.
Papieren pakking
5.
Asgat
Afbeelding 75: S- en M-groepen
3298 Family Handleiding voor installatie, bediening en onderhoud
3
4
1
2
1
2
3
Onderhoud
81
