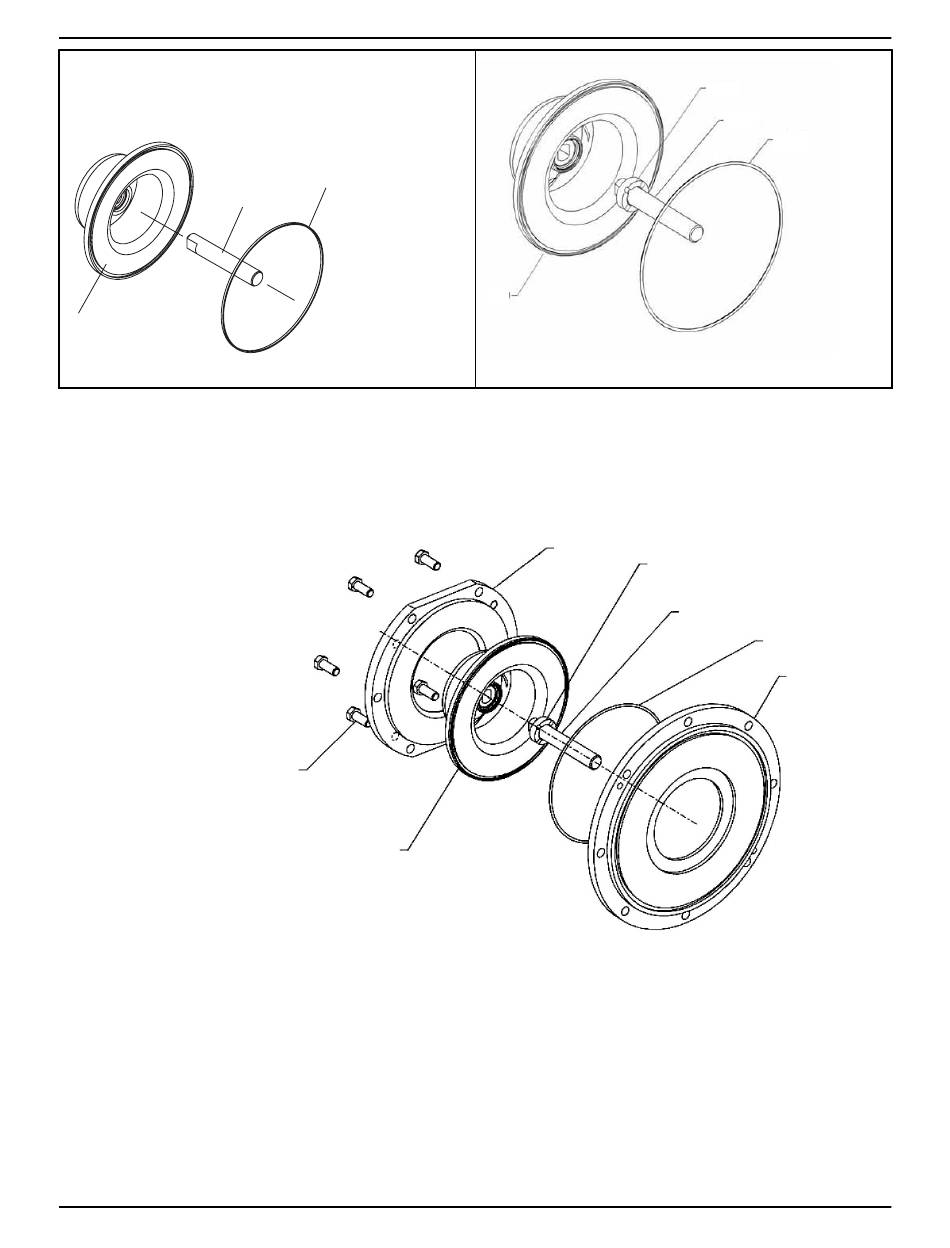

Afbeelding 44: XS-groep
10. Voer voor de SP3298 de volgende stappen uit:
a) Plaats de achterplaat (444) met de voorkant naar beneden op het werkvlak.
b) Plaats de afsluitdop met de omgekeerde druklagers in de achterplaat.
c) Plaats een klemring (141C) over de afsluitring en zet vast met klemringbouten (356A).
d) Smeer de O-ring (412V) in met een O-ringsmering. Plaats de O-ring in de achterplaat
11. Schuif de waaier (101) op de as.
3298 Family Handleiding voor installatie, bediening en onderhoud
412M
Het smeermiddel helpt de O-ring op zijn plaats te blijven.
356A
750
Afbeelding 46: SP3298
750
Afbeelding 45: 3298, SP3298, en V3298 S, M, en L-groepen
141C
197C
Onderhoud
197C
122A
412M
122A
412M
444
69
