Toepassingsvoorbeelden

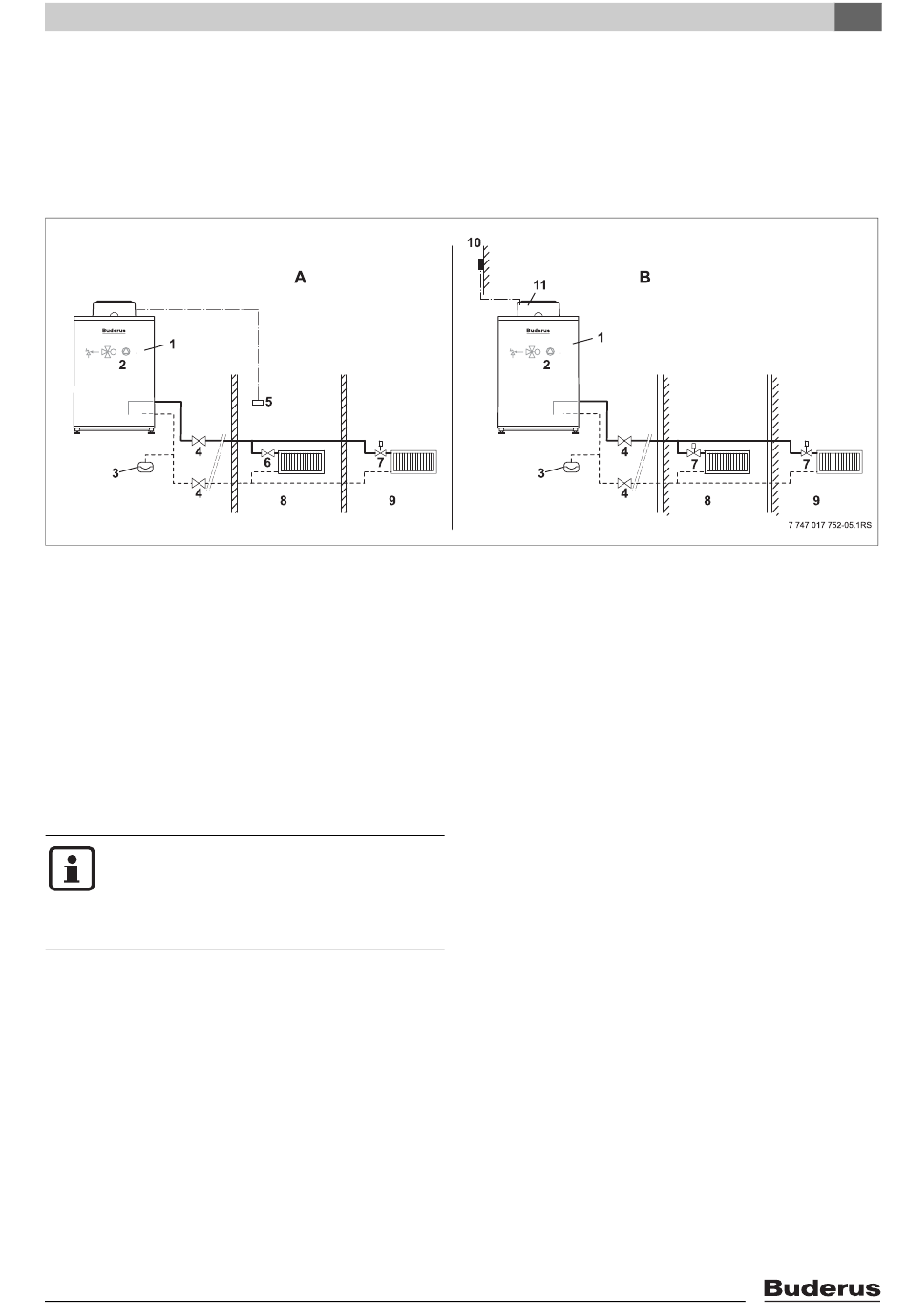

Toepassingsvoorbeeld voor een regeling in functie van de
kamertemperatuur (A) en een weersafhankelijke regeling
(B).
Afb. 9
Toepassingsvoorbeelden
A met regeling in functie van de kamertemperatuur
B met weersafhankelijke regeling
1
CV-ketel
2
Veiligheidsklep
3
Expansievat
4
Onderhoudskraan
5
Kamerthermostaat
6
Radiatorkraan
7
Thermostaatventiel
8
Referentieruimte (woonkamer)
9
Overige ruimten
10
Buitenvoeler
11
Weersafhankelijke regeling
Bij de installatie van het CV-circuit is geen by-
pass nodig. De regeling schakelt de brander
uit, zodra vanwege gesloten radiatorkranen
geen stroming meer door de CV-installatie
aanwezig is.
